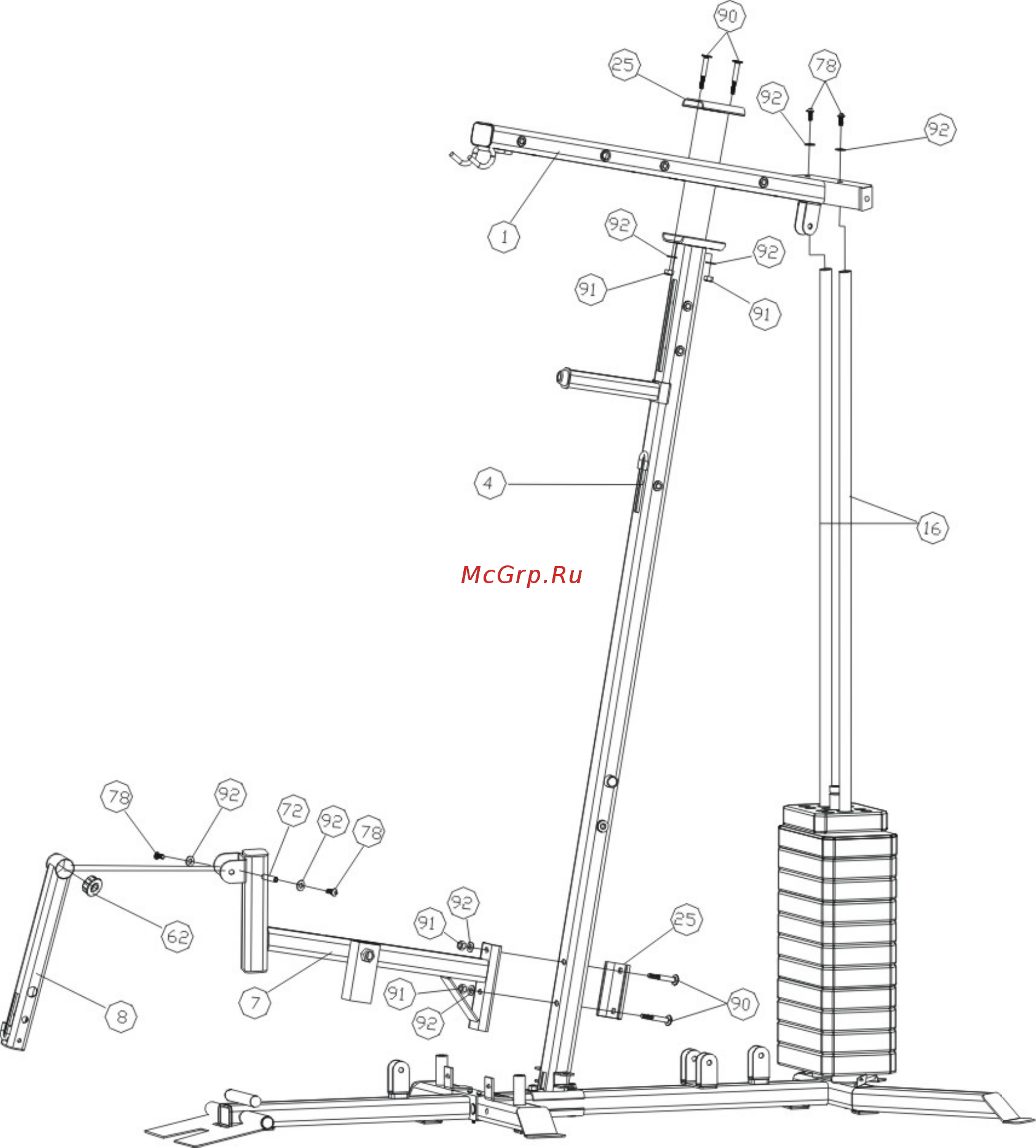

ШАГ 2 (см. Диаграмму 2)

А) Закрепите верхнюю раму (#1) на двух направляющих стержнях (#16) с помощью 2-ух

шестигранных болтов M10 x 3/4” (#78) и шайб 3/4” (#92). Не затягивайте полностью болты и

гайки, это необходимо сделать в конце сборки.

Б) Установите верхнюю раму (#1) на вертикальной стойке (#4). Закрепите с помощью 2-ух

несущих болтов M10 x 2 3/4” (#90), 1-ой скобы 4 3/4” x 2 3/4” (#25), 2-ух шайб Ф3/4” (#92) и

2-ух авиационных гаек M10 (#91).

В) Теперь можно плотно затяну

ть все болты и гайки.

Г) Установите основание подушки сидения (#7) на вертикальную стойку (#4). Закрепите с

помощью 2-ух несущих болтов M10 x 2 3/4” (#90), 1-ой скобы 4 3/4” x 2 3/4” (#25), 2-ух шайб

Ф3/4 ” (#92) и 2-ух авиационных гаек M10 (#91).

Д) Установите разгибатель ног в скобу крепления основания подушки сидения. Закрепите с

помощью 1-ой оси разгибателя ног (#72) , 2-ух шестигранных болтов M10 x 3/4” (#78) и 2-ух

шайб 3/4” (#92). Не затягивайте гайки слишком сильно. Убедитесь, что разгибатель ног

работает корректно.

Диаграмма 2
