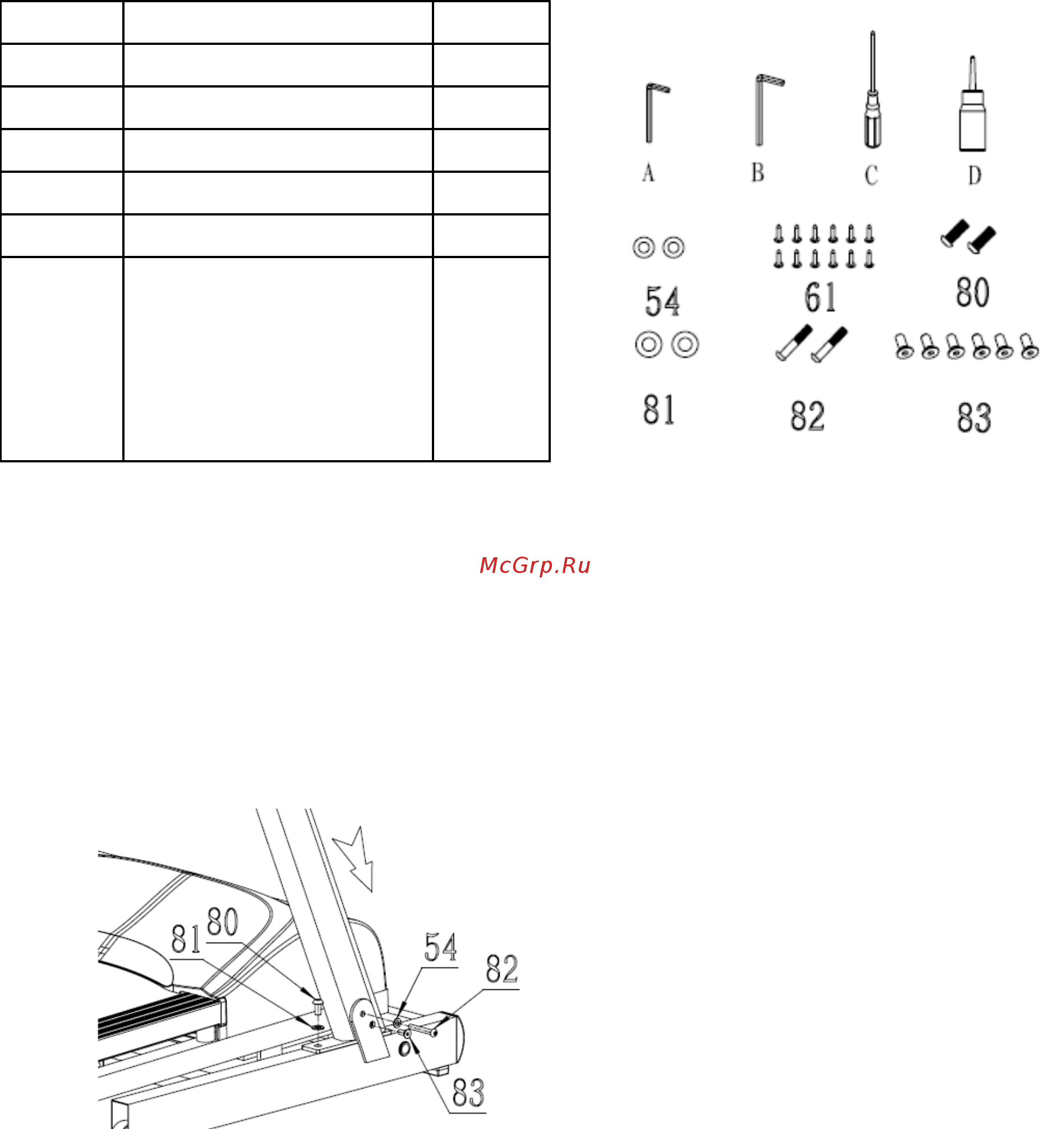

СБОРОЧНЫЙ КОМПЛЕКТ

Для удобства сборки, производитель выделил комплектующие детали.

Нижеприведенная схема поможет вам в сборке.

№ Описание Кол-во

50 Ø8 Шайба 2

61 ST64.2*15 Винт 12

80 M10*20mm Болт 2

81 Ø10 Шайба 2

82 M8*55mm Болт 2

83 M8*15mm Болт 6

A 5mm торцевой ключ 1

B 6mm торцевой ключ 1

C Отвертка 1

D Литиевая смазка 1

ИНСТРУКЦИИ ПО СБОРКЕ ТРЕНАЖЕРА

ВНИМАНИЕ! Убедитесь, что все болты, шайбы и винты на месте, прежде,

чем их затягивать.

Шаг 1:

Соедините провода, затем

зафиксируйте стойки консоли на

основе, используя болт M8*55

мм (82)Ø8 шайбу (50), M8*15мм

болт (83), M10*20мм болт (80) и

Ø10 шайбу (81).
