Подключение/установка
79РУССКИЙ

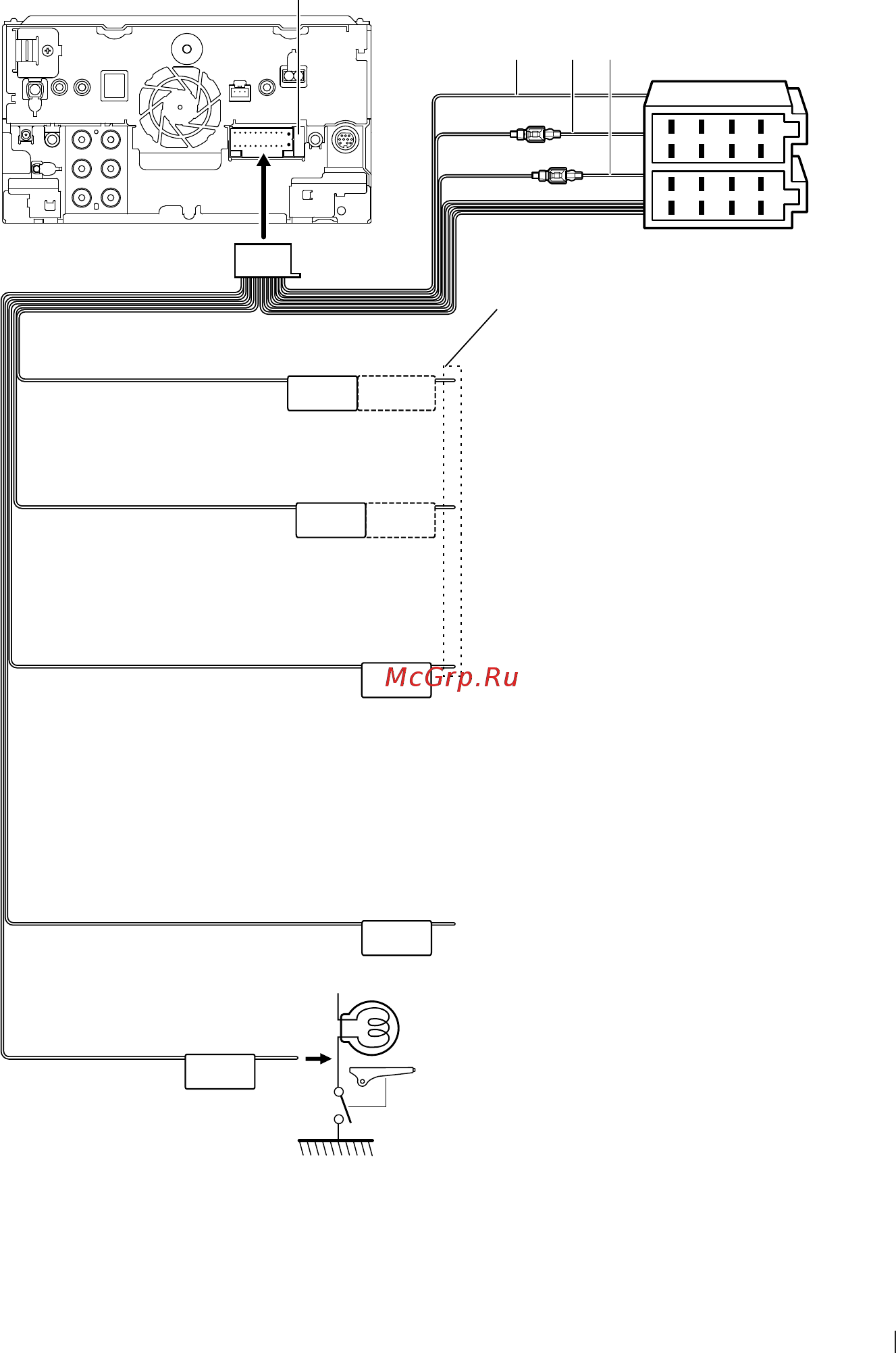

Ñ Подсоединение проводов к клеммам
MUTE
P. CONT
ANT CONT
STEERING WHEEL
REMOTE INPUT
REMOTE CONT
REVERSE
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
PRK SW
Предохранитель (15 А)
Подключите либо к разъему управления питанием
при использовании дополнительного усилителя
питания, либо к разъему питания для усилителя
антенны пленочного типа или типа с коротким
полюсом.
Синий/Белый
[1]
(Провод управления питанием/провод управления антенны)
Подсоедините к разъему, который заземляется при
звонке телефона или во время разговора.
Коричневый
(провод управления приглушением звука)
Фиолетовый/белый
(Провод датчика заднего хода) (2 м)
Голубой/Желтый
(провод дистанционного управления рулевым управлением)
При использовании камеры заднего вида (опция)
подсоедините к жгуту проводов фонаря заднего
хода.
Для дистанционного управления рулевым управлением
Для использования функции удаленного управления
рулевым колесом Вам потребуется эксклюзивный
дистанционный переходник (не входит в комплект
поставки), который соответствует Вашему автомобилю.
Если никаких соединений не
выполняется, не давайте кабелю
выходить из-под щитка.
Принадлежность 1
Подсоедините к жгуту проводов
детектора стояночного тормоза
автомобиля.
Светло-зеленый
(Провод датчика стояночного
тормоза) (2 м)
В целях безопасности
всегда подключайте датчик
стояночного тормоза.
A B C
A: Черный (провод заземления)
B: Желтый (провод батареи)
C: Красный (провод зажигания)
[1] [2]: Синий/белый провод имеется в двух проводах - [1] и [2]. Общий вывод синего/белого провода - ([1] + [2]):
12 В = 350 мА
Разъем В
Разъем А
