17
3.3 Установка видеорегистратора.
Для предотвращения повреждения поверхности убедитесь, что резиновые
подставки прочно установлены по четырем углам на нижней поверхности
блока. Положение блока должно обеспечивать достаточное пространство для
кабелей на задней панели. Убедитесь, что обеспечивается достаточная
циркуляция воздуха. Следует избегать перегрева, влажных и пыльных мест.
3.4 Подключение устройств
3.4.1 Подключение к видеовходам
Видео сигнал подключается к разъемам типа BNC. Формат видео входа имеет
следующие характеристики: PAL, BNC-разъем 1.0VBP- P B75Ω. См. рисунок
3.4.1-1

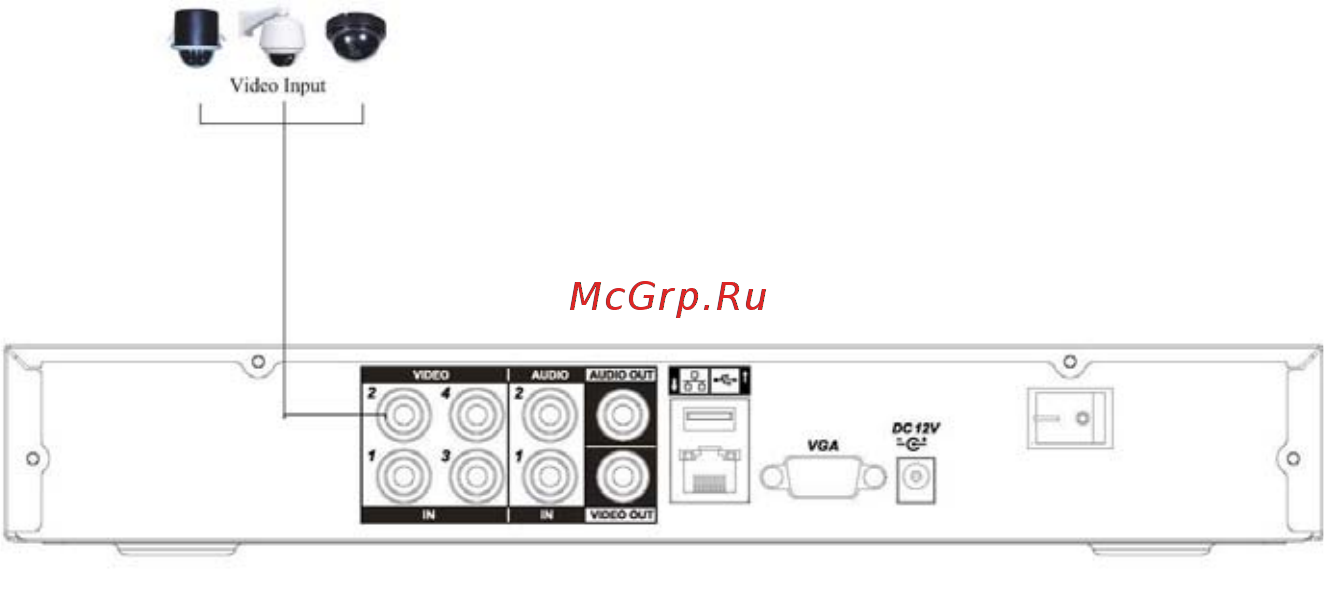

Рис. 3.4.1.-1
Подключите коаксиальный кабель к камере или другому источнику
аналогового видео.
Подключите коаксиальный кабель к видео входу на задней панели.
Вам понадобится BNC разъем для подключения коаксиального кабеля к
задней панели.
Примечание:
Если Вы используете устройства усиления видеосигнала (между
видеокамерой и DVR), уровень видеосигнала не должен быть выше 1 Vp-p.
