18

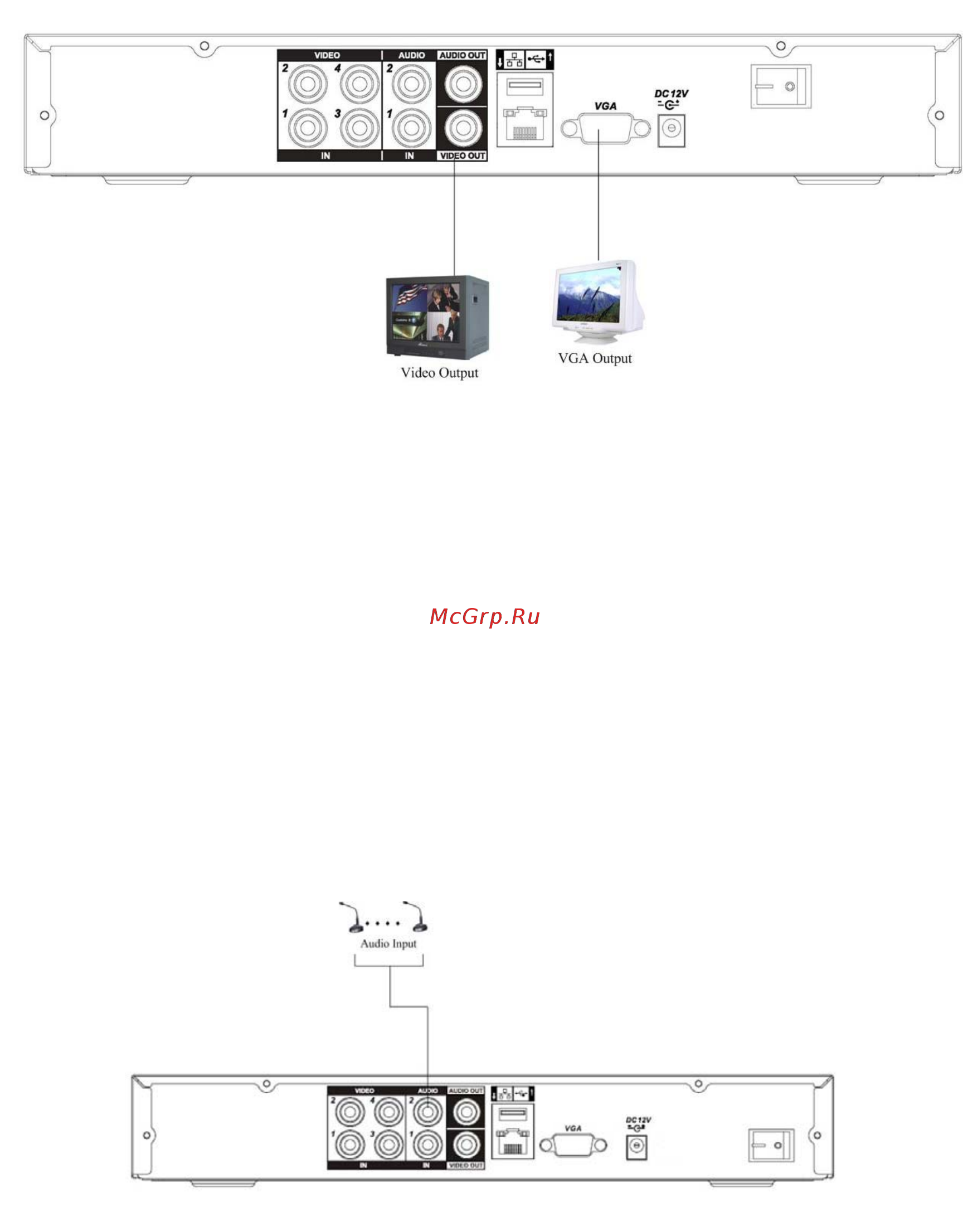

3.4.2 Подключение к видеовыходам
Рис 3.4.2-1
Видеорегистратор автоматически определяет тип подключенного монитора
(TV, VGA).
Примечание:
Видео выходы BNC,VGA, HDMI могут работать одновременно.
3.5 Подключение аудио устройств.
3.5.1 Аудиовходы
Видеорегистратор кодирует аудио и видео сигналы одновременно и накладывает друг на
друга. Убедитесь, что устройство ввода аудио соответствует входному уровню BNC.
Рис. 3.5.1-1
