38

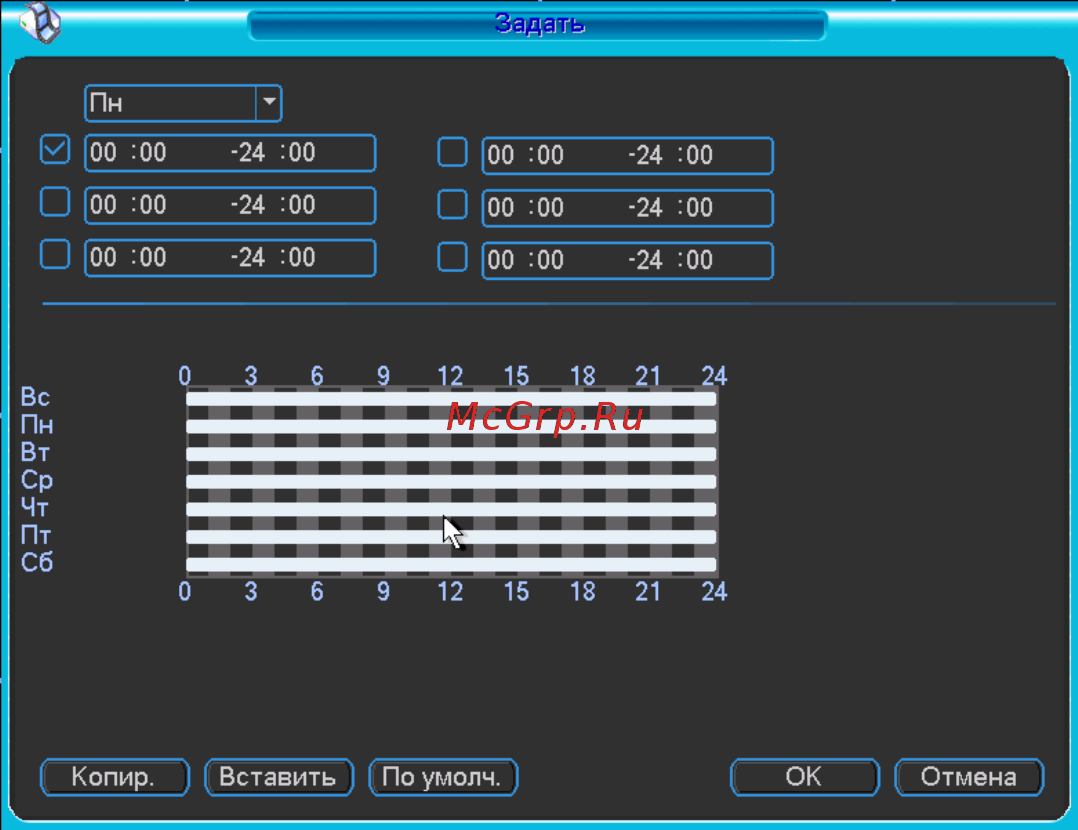

Рис. 4.5.2-4
4.5.3 Потеря видеоизображения
См. рисунок 4.5.2-1. Выберите в типе события потерю видеосигнала. Данная
функция позволяет получать информацию о потере видеосигнала при
возникновении такой ситуации. Можно активировать тревожный выход
нужного канала, а затем включить функцию показа сообщения о событии.
Рекомендация:
Можно включить предварительно запрограммированный алгоритм
реагирования системы при потере видео сигнала
. Более детальную
информацию Вы найдете в главе 4.5.2 Обнаружение движения.
4.5.4 Закрытие камеры
При злонамеренной попытке перекрыть обзор камеры (путем наложения
постороннего предмета на объектив) система может подать сигнал тревоги,
чтобы обеспечить непрерывность передачи видео изображения.
4.6 Тревожные установки и активация тревоги
Перед началом настроек убедитесь, что к видеорегистратору корректно
подключены
внешние устройства тревоги, такие как сирена.
4.6.1 Переход к интерфейсу настройки тревоги
Из главного меню, через пункты настроек и тревоги, можно войти в
настройки тревоги
4.6.2 Тревожные установки
Меню тревоги показано ниже. См. рисунок 4.6.2-1
