39

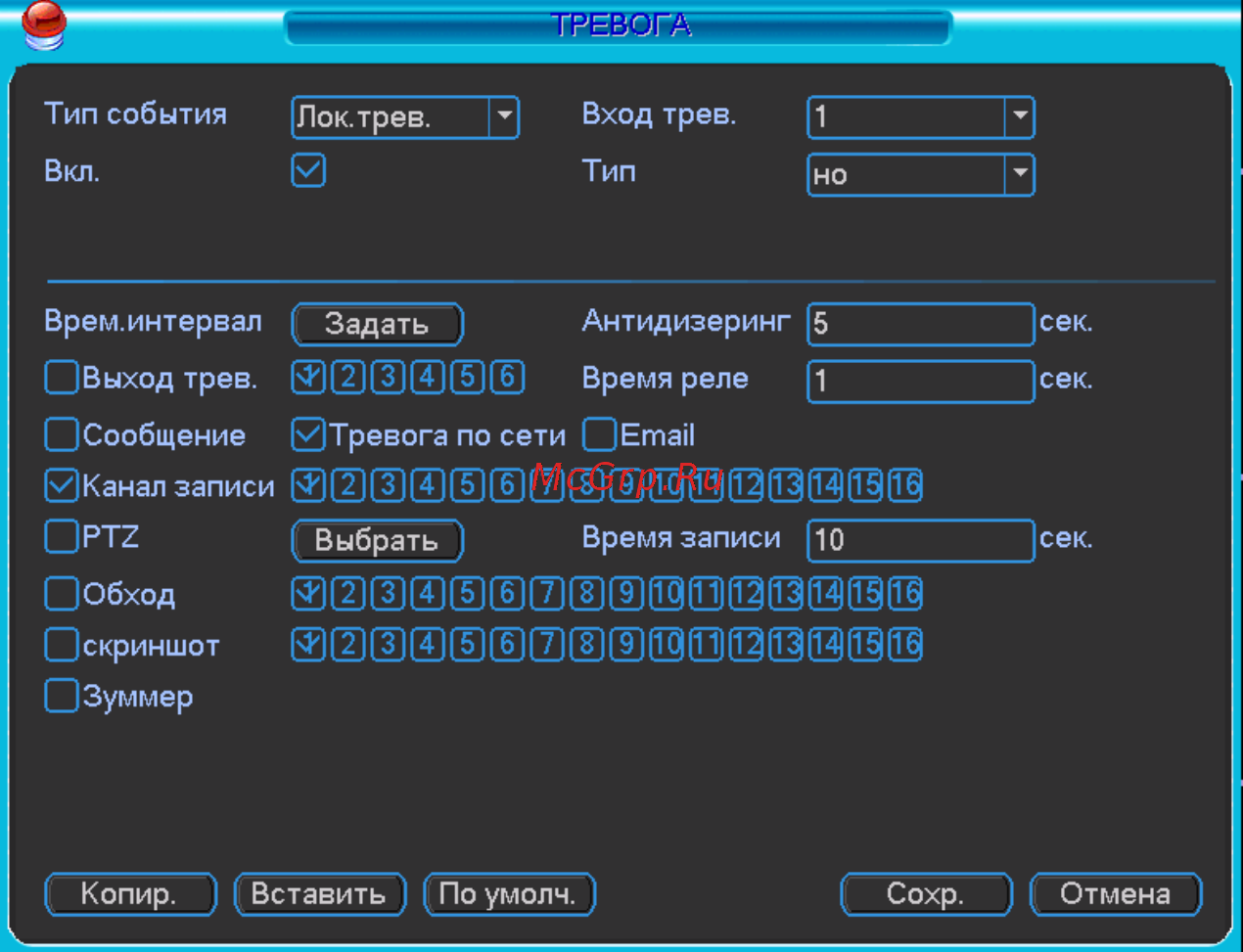

Рис. 4.6.2-1
• Тревожный вход: здесь нужно выбрать номер канала.
• Тип события: здесь представлены два типа событий. Первый тип –
локальный вход, второй тип – сетевой вход.
• Тип: норм.откр. (нормально открытый контакт) или норм.закр.
(нормально закрытый контакт).
• PTZ: здесь задается алгоритм реагирования поворотного устройства в
случае возникновения
тревоги. Алгоритм включает в себя
предустановку, обход и шаблон на случай тревоги.
• Врем. интервал: Здесь можно задать настройки для рабочих и выходных
дней и различных временных отрезков.
• Антидизеринг: здесь вводятся настройки времени повторного
срабатывания.
• Сообщение: если активировать данную функцию, система будет
оповещать о возникновении тревоги, выводя всплывающее сообщение
на локальном экране.
• Email: система может отправлять сообщение по электронной почте,
информируя о возникновении тревоги.
• Канал записи: этот пункт меню позволяет выбрать отдельный канал для
записи видео потока при тревоге (возможен выбор нескольких каналов).
Вместе с этим необходимо задать запись по тревоге в расписании
(интерфейс записи по расписанию) (
Главное меню -> Настройки ->
Расписание) и выбрать запись по расписанию в интерфейсе ручного
режима записи (Главное меню -> Расширенные настройки -> Ручной
режим записи).
• Время реле: здесь задается длительность задержки. Диапазон значений
лежит в пределах от 10 до 300 секунд. Система автоматически
