10
ШАГ 2
Сборочный комплект для шага 2
Шайба (D)
Ø 8.2
4шт.
Болт (B)
M8 x 20L
4шт.
Шайба (E)
Ø 8.2
4шт.

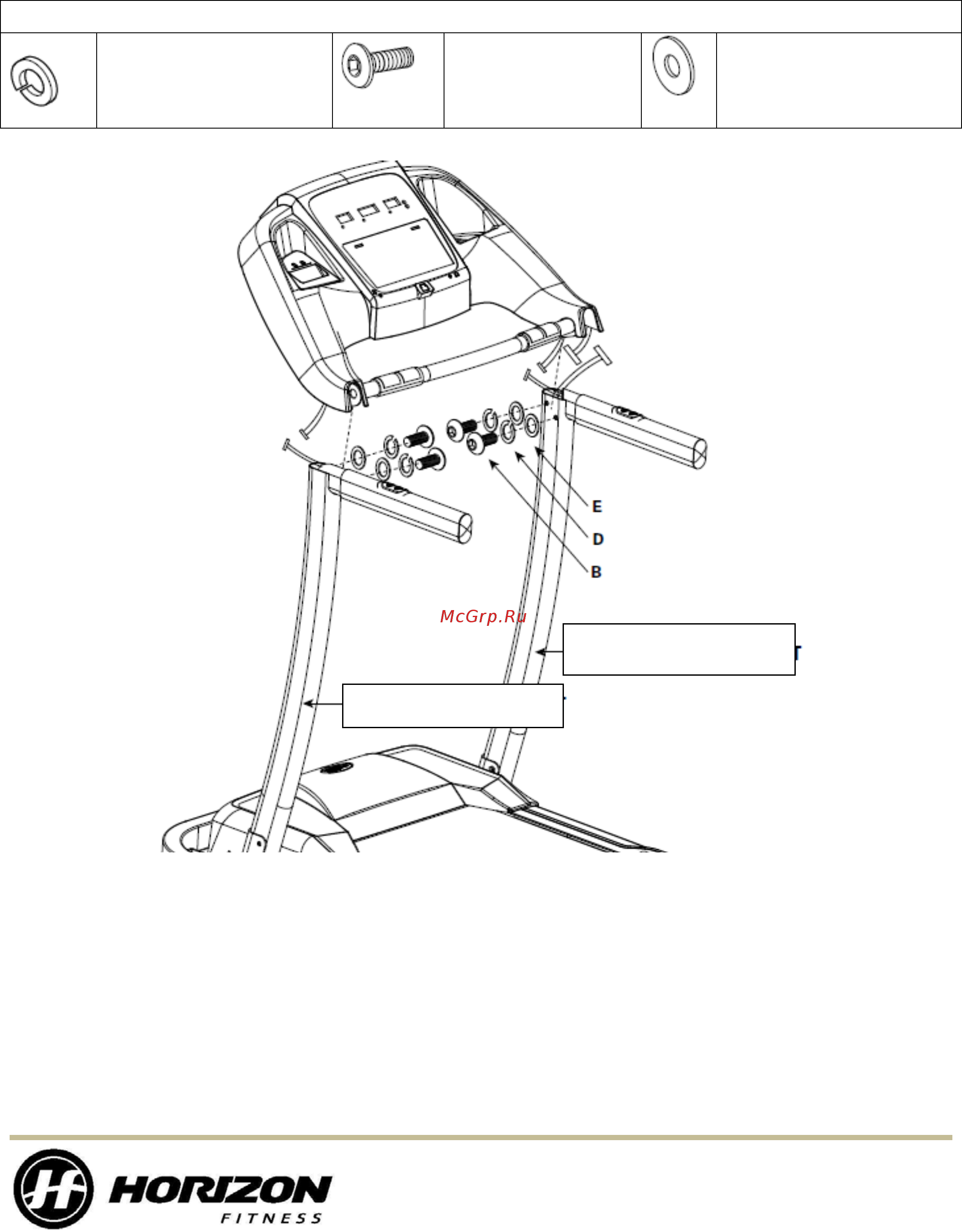

A. Откройте монтажный комплект для шага 2
B. Соедините кабель консоли с кабелем стойки консоли, будьте осторожны, не пережмите
провода.
C. Присоедините консоль к стойкам консоли используя 4 Болта (B), 4 Пружинные шайбы
(D) и 4 Шайбы (E).
Правая стойка консоли
Левая стойка консоли
