СБОРКА ТРЕНАЖЕРА

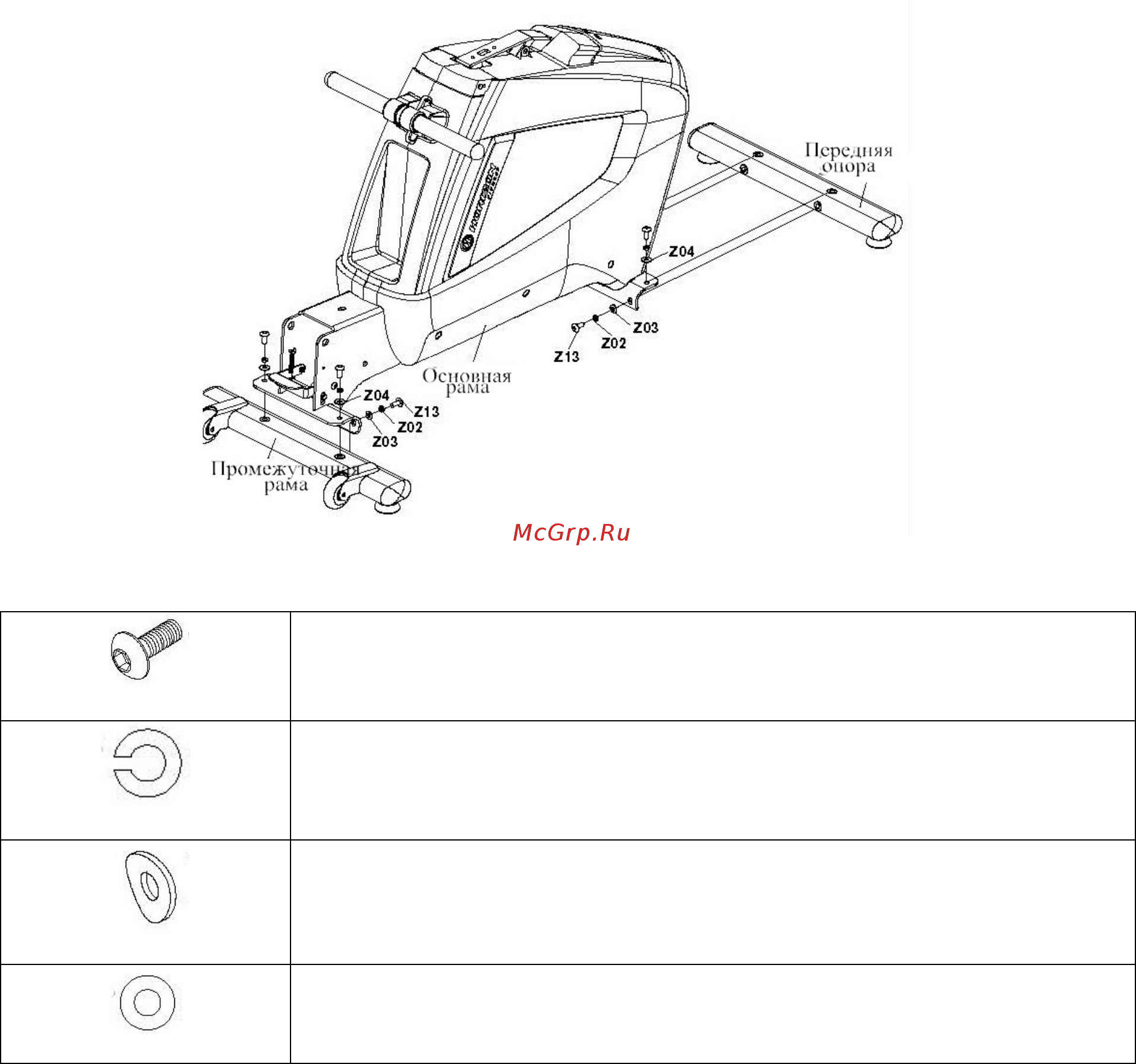

ШАГ 1

Комплектующие части:

Болт (Z13) M8*30L – 8 шт.

Пружинная шайба (Z02) 6.2*15.4*2.0N – 8 шт.

Волнистая шайба (Z03) 8,4*17*1,0Т – 4 шт.

Плоская шайба (Z04) 8.2*20*1.5T – 4 шт.

1. Закрепите переднюю опору на основной раме, используя 4 болт (Z13), 4 шайбы

(Z02), 2 шайбы (Z03), 2 шайбы (Z04).

2. Закрепите промежуточную раму на основной с помощью 4 болтов (Z13), 4 шайб

(Z02), 2 шайб (Z03), 2 шайб (Z04).

 8
