5.2. Регулировка для сжиженного нефтяного газа

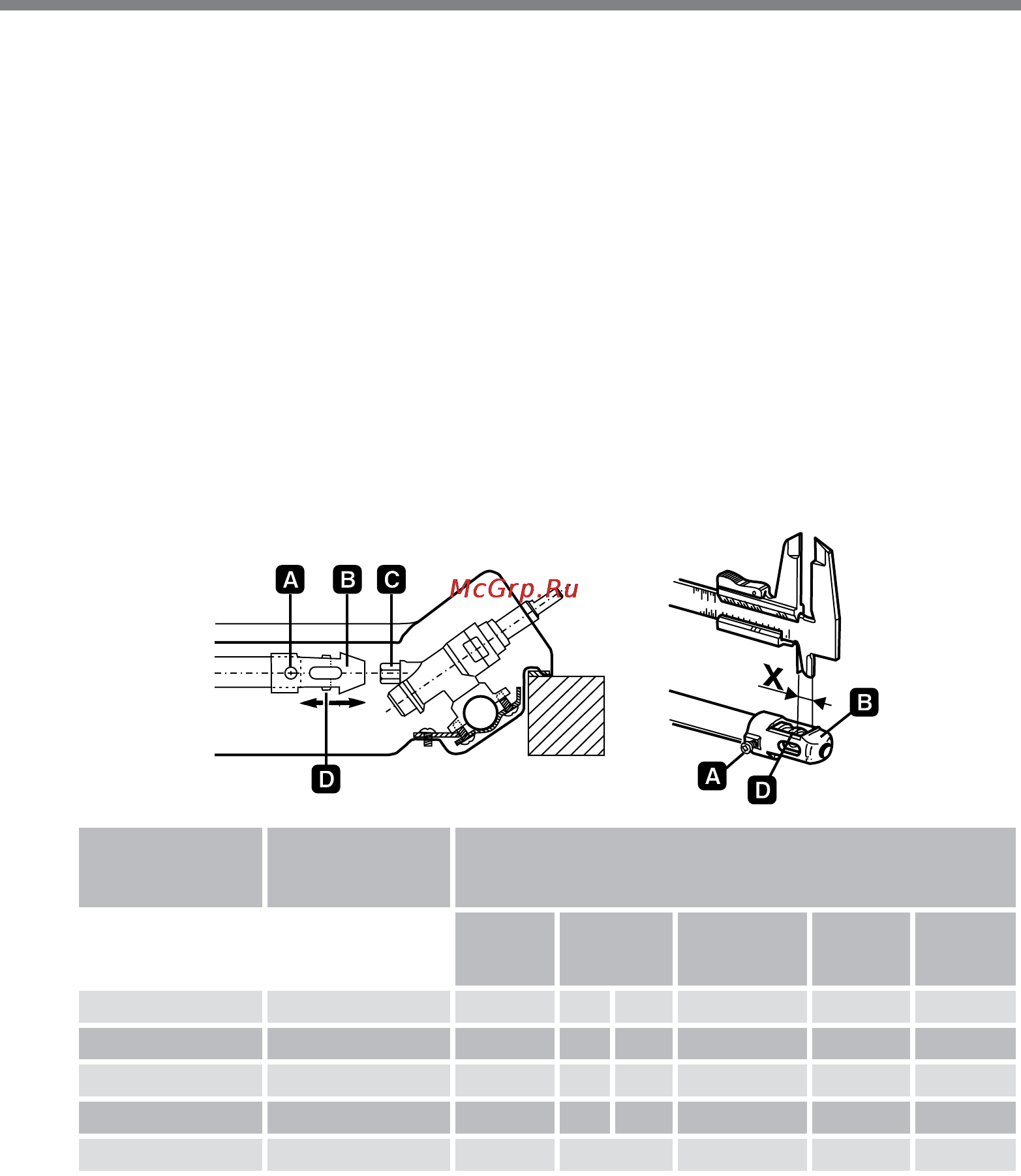

Ослабьте винт A и полностью вытолкните суппорт B. С помощью
двустороннего гаечного ключа извлеките сопло C и установите
подходящее сопло, следуя инструкциям, приведенным в ссылочных
таблицах для используемого типа газа. Крутящий момент при
затягивании сопла не должен превышать 3 Нм. Повторно установите
суппорт B таким образом, чтобы сопло C было полностью покрыто.
Перемещайте трубку Вентури D, чтобы отрегулировать подачу
воздуха, до достижения расстояния «X», указанного в таблице в
пункте 5.4. «Регулировка подачи первичного воздуха», а затем
закрепите трубку с помощью винта A. После завершения регулировки
восстановите пломбы с помощью сургуча или аналогичного
материала.
11
(*) Значение байпаса для бесклапанных приборов.
Горелка
Номинальная
производительность
по теплу (кВт)
СЖИЖЕННЫЙ ГАЗ - G30/G31 28/37 мбар
Диаметр
форсунки
1/100 мм
Обводная
труба
1/100 мм
Экономичный
расход
(Вт)
Расход
г/ч G30
Расход
г/ч G31
Вспомогательная (1) 1.05 48 30 33 (*) 380 76 75
Средняя (2) 1.65 62 30 33 (*) 380 120 118
Большая (3) 2.55 76 37 40 (*) 650 185 182
Большая (4) 3.1 85 43 45 (*) 750 225 222
Очень большая (5) 3.9 95 65 1600 283 279
