7
3. Подключение к сети электропитания
Убедитесь, что напряжение и нагрузка линии питания соответствуют
данным, указанным на табличке под обшивкой. Ни в коем случае не
удаляйте эту табличку.
Вилка на конце шнура питания и настенная розетка должны быть
одного типа и соответствовать действующим нормам относительно
электрических систем. Убедитесь, что линия питания заземлена
надлежащим образом.
На линии питания установите омниполярное отключающее
устройство с зазором между отключающими контактами как минимум
3 мм, которое должно располагаться в легкодоступном месте вблизи
прибора.
Не используйте трансформаторы, адаптеры или шунты.
В случае замены шнура питания сечение провода нового кабеля
должно быть как минимум 1,5 мм
2
(кабель 3x1,5). Следует
помнить, что конец, подсоединяемый к плите, должен иметь
провод заземления (желто-зеленый) как минимум на 20 мм
длиннее. Используйте только кабель H05V2V2-F или его аналог,
максимальная температура которого составляет 90 °C. Любая
необходимая замена должна проводиться соответствующим
специалистом, который должен выполнять соединения

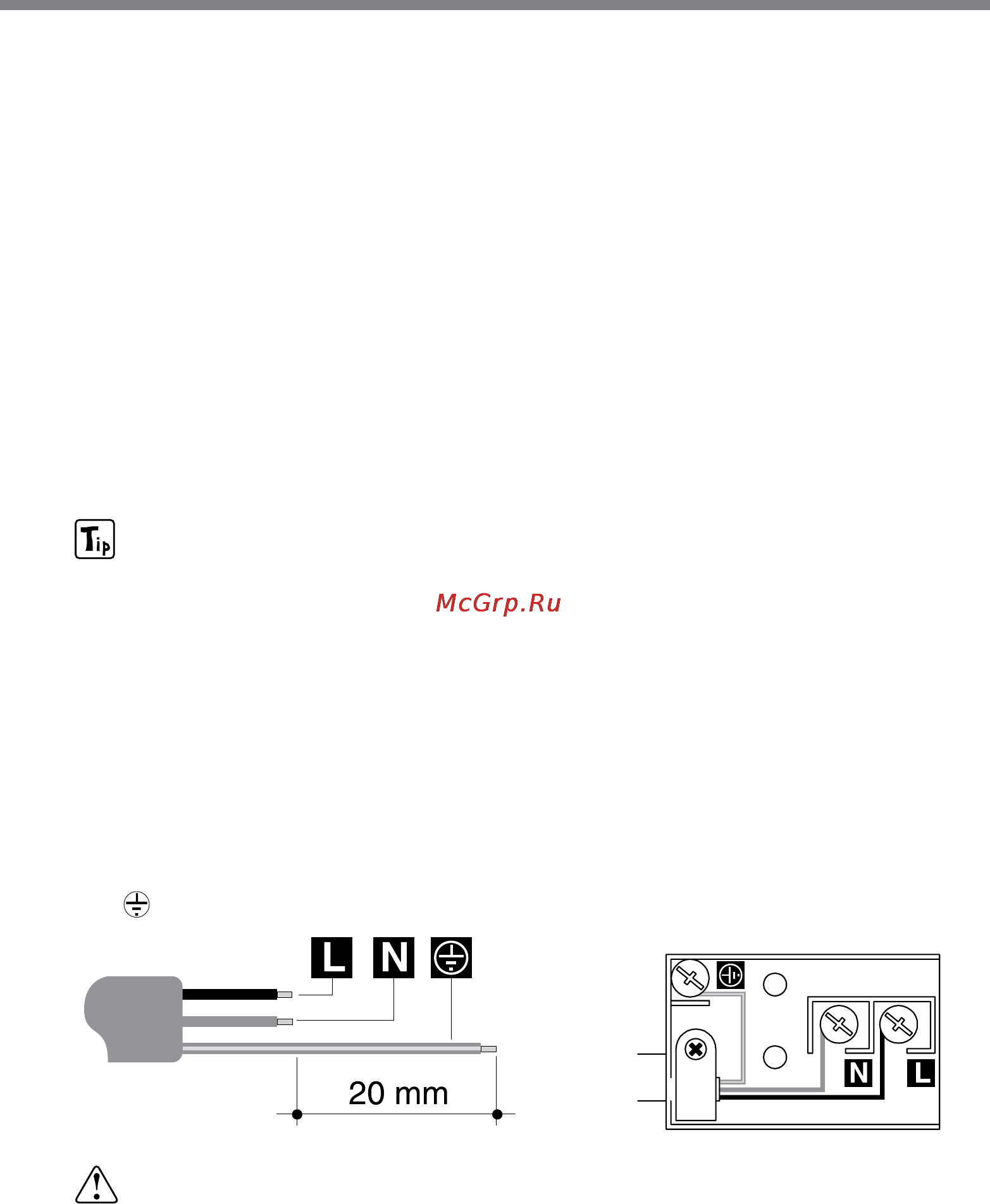

электросети согласно следующей диаграмме.
L = коричневый
N = синий
= желто-зеленый
Производитель не несет ответственности за любые травмы или
повреждение имущества, вызванные несоблюдением вышеприведенных
инструкций или вмешательством даже в какую-либо одну часть плиты.
