![Freemotion T8.7 (VMTL29814-INT) [7/40] Сборка](/img/pdf.png)
Freemotion T8.7 (VMTL29814-INT) [7/40] Сборка

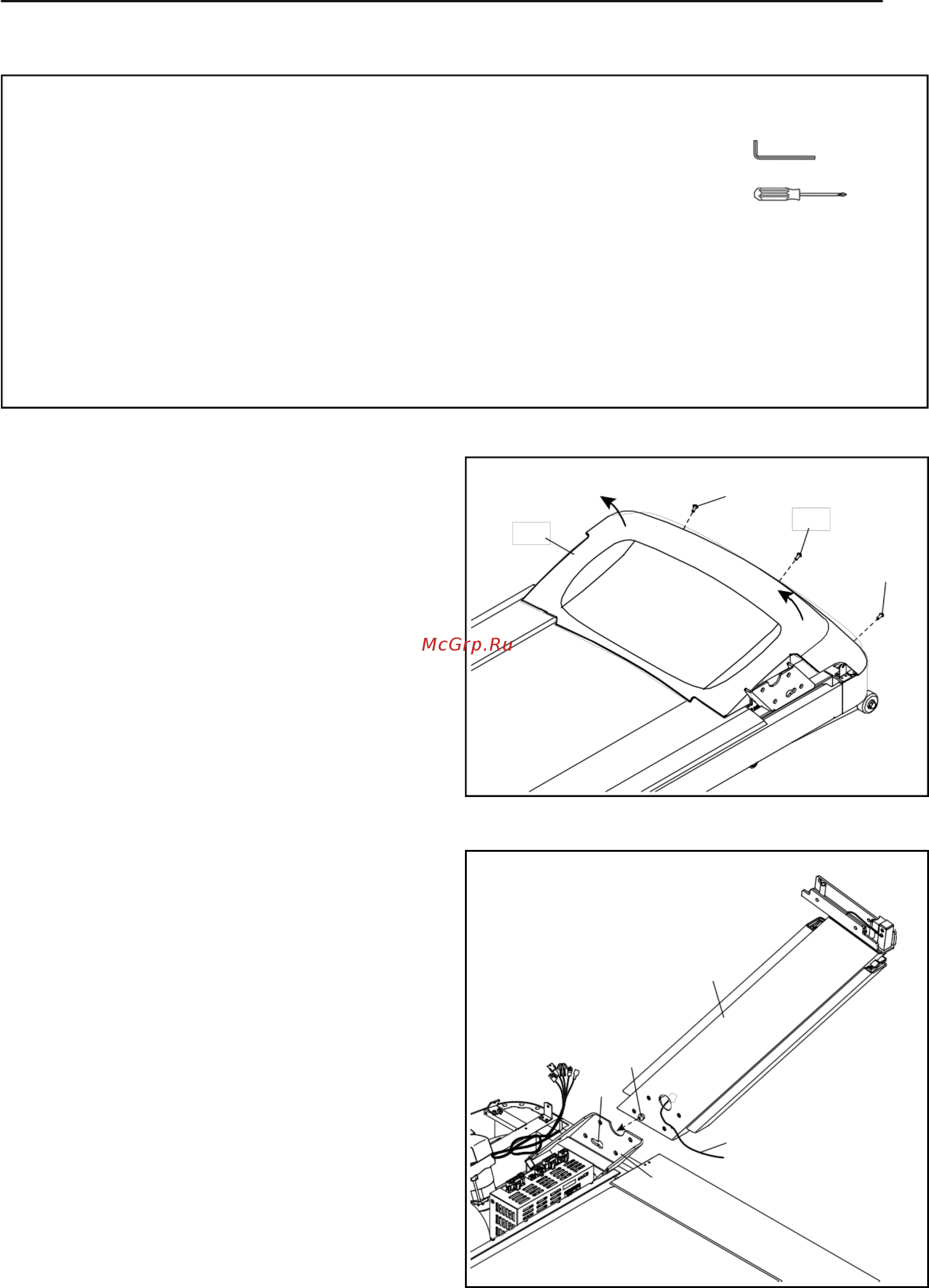

![Freemotion T8.7 (VMTL29814-INT) [7/40] Сборка](/views2/1378224/page7/bg7.png)
7
• Расположите все сборочные единицы на
свободной поверхности и удалите
упаковочный материал. Не выбрасывайте
упаковку, пока не соберете тренажёр
полностью.
• Для определения мелких деталей см. стр. 6.
Чтобы не повредит крепёж, не используйте
электрические инструменты.
СБОРКА
1. Убедитесь, что беговая дорожка обесточена.
Открутите и отложите в сторону три винта
M5 x 15мм, указанных на рисунке справа (141).
Затем снимите кожух двигателя (167). Совет:
Вам может потребоваться повернуть кожух, когда
вы будете снимать его с беговой дорожки.
2. Найдите правую стойку тренажёра (83).
Удерживайте правую стойку напротив рамы
(107) таким образом, чтобы головка
обозначенного болта (A) в правой стойке
была вставлена в указанное отверстие (B).
Убедитесь, что кабель (C) не зажат.
• Сборка осуществляется вдвоём.
• Для сборки требуются следующие инструменты:
Шестигранники
Отвертка крестовая
• To identify small parts,
see page 6.
• После транспортировки на беговой дорожке
могут остаться масляные пятна. Это
нормально. Протрите беговую дорожку
мягкой тканью и мягким неабразивным
моющим средством, чтобы удалить
загрязнения.
1
141
167
141
141
2
83
A
B
C
107
