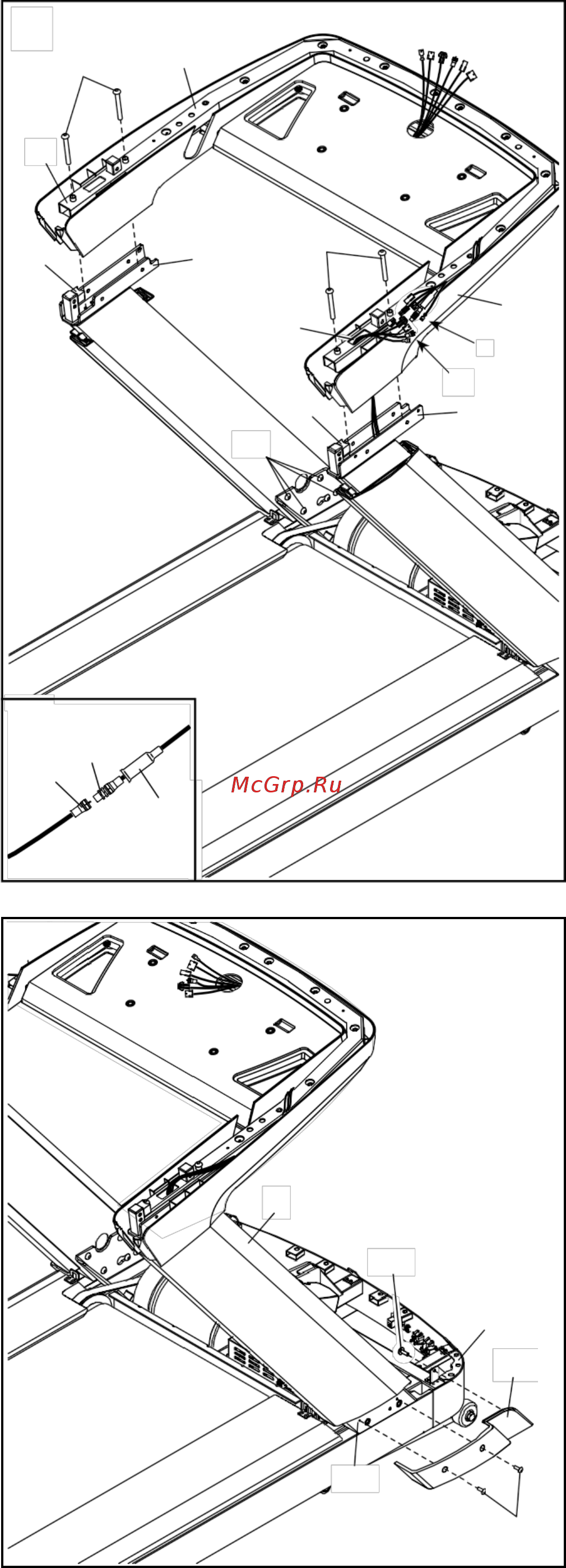

5. С помощью второго человека удерживайте

сборку поручня (E) между вертикальными

стойками

(82, 83). Протяните провода (D) с

правой стойки вверх через указанное отверстие

в сборке поручня

Затем установите поручень (E) на

вертикальные стойки (82, 83). Убедитесь, что

рама поручня свободно двигается по

небольшим кронштейнам по бокам (F).

Закрепите сборку поручня (E) при помощи

винтов M8 x 70мм (66); Сначала

установите все винты перед тем, как

закручивать их. Убедитесь, что вы не

пережали провода.

Отверстие

Далее соедините провода (D) правого

поручня, (83) с определёнными винтами (G)

(E). См. приложенный рисунок. После

подключение телевизионных кабелей (103,

79), сдвиньте крышку (H) поверх соединения.

Затем вставьте провода (D, G) в сторону

нижней крышки поручня (70).

Затем затяните все восемь болтов

M10 x 25мм (155) (на рисунке показаны

только четыре).

103

F 83

155

6. Возьмите нижнюю правую вертикальную

крышку (102). Закрепите нижнюю правую

вертикальную крышку тремя винтами

M5 x 15мм (141). Примечание: Возможно,

вам понадобиться поднять правую

крышку стойки (88) для доступа к

отверстиям правой стойки (83).

Аналогичным образом установите

нижнюю левую крышки (не показана).

141

107

102

141
