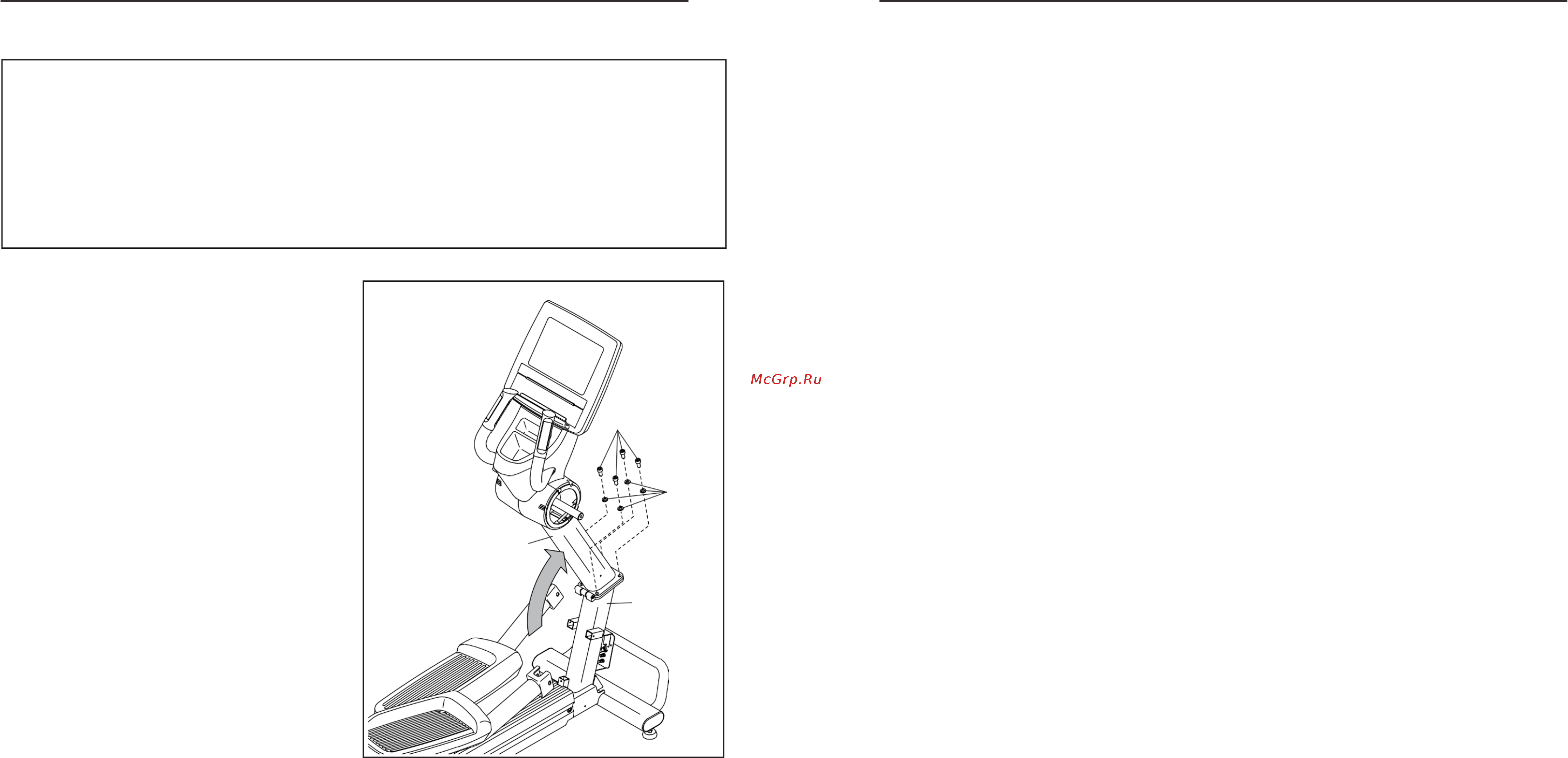

СБОРКА
ПЕРЕЧЕНЬ ДЕТАЛЕЙ Модель No. VMEL81914.0 R0415A
1. Совет: Не зажимайте провода внутри
стойки (2).
Поднимите стойку (2) в показанное
положение. Прикрепите стойку к раме (1)
четырьмя винтами M10 x 20 мм (111) и
четырьмя шайбами M10 x 16 мм (123);
наживите все винты, а затем затяните их.
• Левые детали промаркированы значком “L”
или “Left”, а правые детали соответственно
промаркированы значком “R” или “Right.”
•
• Сборка осуществляется вдвоём.
• Для определения мелких деталей см. стр. 5.
• Расположите все сборочные единицы на
свободной поверхности и удалите
упаковочный материал. Не выбрасывайте
упаковку, пока не соберете тренажёр
полностью.
Все необходимые для сборки инструменты
прилагаются.
1
111
123
2
1
Кол-во
Наименование
№
Кол-во
Наименование
1
Рама
51
2
Наружная крышка вращающегося
механизма
1
Стойка
52
2
Крышка вращающегося механизма
1
Консольная сборка
53
1
Защитное покрытие от попадания одежды
1
Батарея
54
1
Защитная крышка
1
Панель управления
55
3
Винтовая крышка
1
Консоль управления
56
1
Левая педаль
1
Генератор
57
1
Левая крышка рамы
1
Рым-болт
58
1
Верхняя крышка рамы
1
Кронштейн натяжителя
59
1
Центральная крышка рамы
2
Короткая рукоятка
60
1
Правая крышка рамы
2
Рукоятка пульсометра
61
2
Крышка с левого вращающегося
механизма
2
Ручная накладка пульсометра
62
2
Крышка с правого вращающегося
механизма
2
Пальцевая накладка пульсометра
63
2
Кольцевое покрытие
1
Поворотный валик
64
1
Правый щиток
4
Крышка рамы
65
1
Левый щиток
1
Приводной ремень
66
2
Щитовая крепь
4
Регулирующие ножки
67
1
Провод питания
2
Колесо
68
32
Крепежный винт M5 x 12мм
1
Правая верхняя рукоятка
69
3
Крепежный винт M5 x 15мм
2
Длинная рукоятка
70
1
Провод питания/Розетка
2
Зажимная пластина
71
29
Винт M5 x 12мм
2
Ручка управления
72
1
Провод от правого ключа A
2
Переключатель управления
73
9
Крепежный винт M5 x 10мм
2
Контрольная пластина
74
2
Зажимная гайка
1
Правая верхняя педаль
75
12
Амортизатор
1
Правая подставка
76
8
Винт с плоской головкой M5 x 30мм
2
Установочная гайка
77
4
Винт с плоской головкой M5 x 15мм
2
Шарнирная опора
78
8
Винт M5 x 10мм
1
Правая нижняя педаль
79
8
Винт M10 x 15мм
4
Стопорное кольцо 47мм
80
12
Пружинная шайба M10
1
Ручка от правой педали
81
2
Винт M2 x 5мм
1
Левая верхняя рукоятка
82
8
Винт M3 x 25мм
4
Торцовый ключ
83
4
Фланцевый винт M6 x 15мм
1
Левая подставка
84
2
Винт M6 x 35мм
1
Левая верхняя педаль
85
1
Провод от левого ключа A
2
Волнистая шайба
86
2
Шайба M6
1
Ручка от левой педали
87
4
Гайка M10
2
Внутренняя крышка пусковой
рукоятки
88
2
Болт M10 x 90мм
2
Пусковая рукоятка
89
2
Болт M8 x 50мм
2
Внешняя крышка пусковой
рукоятки
90
3
Контргайка M8
2
Разделитель
91
4
Гайка M8
8
Подшипник 6005ZZ
92
1
Провод от рукоятки
2
Крышка рукоятки
93
6
Шайба M10
2
Подшипник скольжения
94
6
Шестиугольный винт M10 x 15мм
1
Крышка консоли
95
8
Шайба M10 x 20мм x 2мм
1
Левая крышка стойки
96
10
Контргайка M10
1
Правая крышка стойки
97
2
Болт M10 x 80мм
1
Задняя крышка стойки
98
3
Стопорное кольцо 25мм
1
Лоток
99
4
Болт M10 x 100мм
2
Внутренняя крышка
вращающегося механизма
100
4
Толстая шайба M10
Использование набора гаечных ключей
упрощает процесс сборки. Во избежание
повреждения деталей не используйте
электроинструменты.
•
