Freemotion R12.4 (FMEX82614) [9/18] Техническое обслуживание и устранение неисправностей

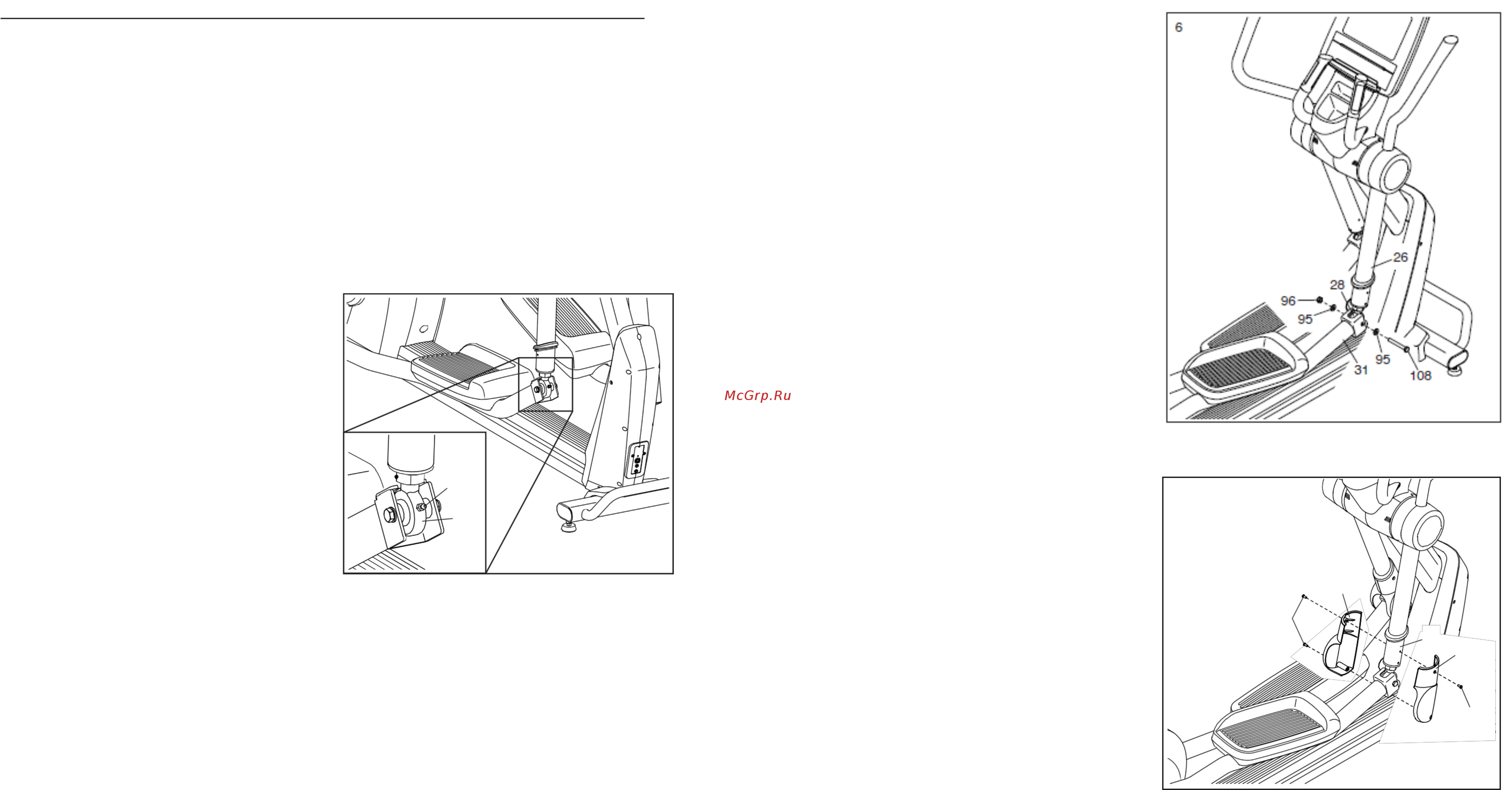

![Freemotion R12.4 (FMEX82614) [9/18] Техническое обслуживание и устранение неисправностей](/views2/1378221/page9/bg9.png)
28
9
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
6. Подсоедините подшипник (28) с нижнего края
правого поручня (26) к правому поручню (31)
при помощи болта M10 x 75 мм (108), двух
шайб M10 x 20 мм x 2 мм (95) и контргайки M10
(96).
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Регулярно проверяйте и затягивайте все детали
эллиптического тренажёра. Немедленно
заменяйте любую изношенную деталь.
Для очистки эллиптического тренажера
используйте влажную ткань и немного мыла.
ВАЖНО: Во избежание повреждения консоли
держите любые жидкости вдали от консоли и
не допускайте попадания на неё прямого
солнечного света.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ КОНСОЛИ
Если на консоли не отображается частота
сердечных сокращений, когда вы держитесь за
датчик пульса на рукоятке, или же частота
сердечных сокращений кажется слишком
высокой или слишком низкой, см. пункт 5
на стр. 16.
Если требуется замена адаптера питания,
обратитесь в сервисный центр (см. заднюю
обложку данного руководства). ВАЖНО:
Чтобы избежать повреждения консоли,
используйте в работе сетевой адаптер,
поставляемый производителем.
ЗАРЯДКА ГЕНЕРАТОРА
См. СБОРОЧНЫЙ ЧЕРТЁЖ A на стр. 33. Для
достижения лучших результатов заряжайте
внутреннюю батарею (4), которая питает
генератор (7), каждую неделю. Чтобы зарядить
батарею, подключите адаптер питания (134) к
розетке, расположенной на раме тренажёра.
СМАЗКА ПОДШИПНИКОВ
Для корректной работы тренажера смазку
подшипников необходимо осуществлять
каждые три месяца.
Перед смазкой подшипников отсоедините
адаптер питания.
См. в разделе «Сборка» пункт 7 на стр. 9. Снимите
левую и правую крышку (61, 62) с педалей (26, 34).
Затем заправьте смазочный пистолет (не входит в
комплект поставки) высококачественной смазкой
сверхвысокого давления (не входит в комплект).
Затем закрепите смазочный пистолет в положение А
и заполняйте подшипники смазкой до тех пор, пока
она не начнет вытекать наружу.
A
28
Поле этого уберите смазочный пистолет.
Повторите те же самые действия для смазки
второго подшипника (28). Затем сотрите остатки
смазки при помощи тряпки, и заново установите
детали тренажёра.
Повторите процедуру с левой стороны
тренажёра.
7. Возьмите левую и правую крышки вращающего
механизма (61, 62) и расположите их таким
образом, как показано на рисунке.
Удерживайте крышки (61, 62) с двух сторон от
верхней части правой педали тренажёра (26),
как показано на рисунке.
Закрепите левую и правую крышки (61, 62)
тремя винтами M5 x 12 мм (71); наживите все
винты, а затем затяните их.
Повторите процедуру с левой стороны
тренажёра.
8. Убедитесь, что все крепежи достаточно затянуты, перед тем как начать использовать тренажер.
Замечание: в наборе могут находиться дополнительные детали. Чтобы защитить пол или ковёр,
положите коврик под тренажёр.
7
61
71
26
62
71
