Винт M10 x 120мм (44)–2

ВинтM10 x 20мм

(60)–4

Винт M10 x 96мм (110)–2

Винт M8 x 13м

(94)–6

Винт M8 x 40мм

(56)–4

Винт M6 x 30мм

(51)–4

Винт M6 x 20мм

(67)–4

Винт M4 x 15мм

(63)–6

Контргайка M8

(102)–2

Болт M8 x 50мм (49)–2

Шайба M6

(112)–8

Винт M6 x 50мм

(42)–1

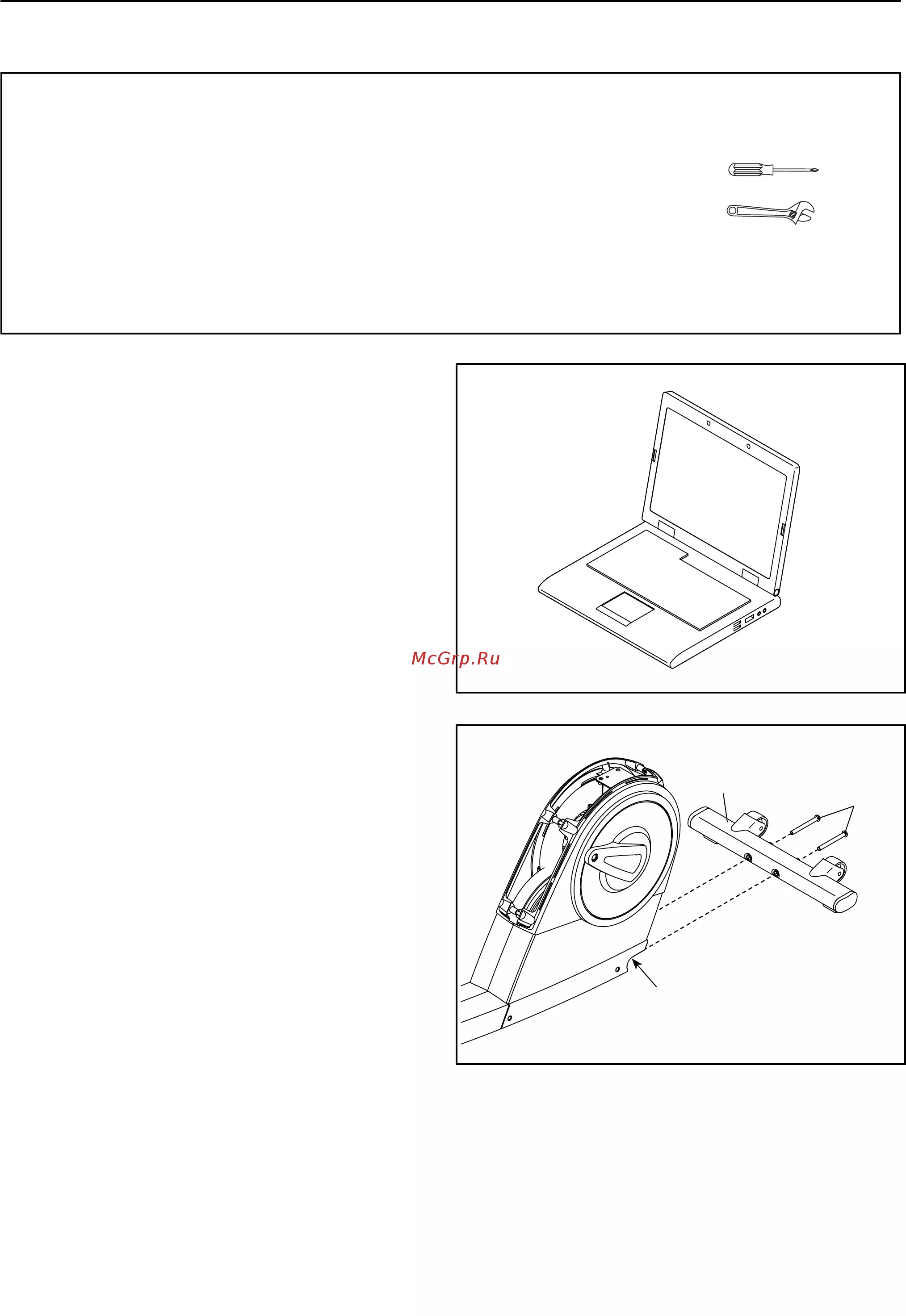

СПЕЦИФИКАЦИЯ

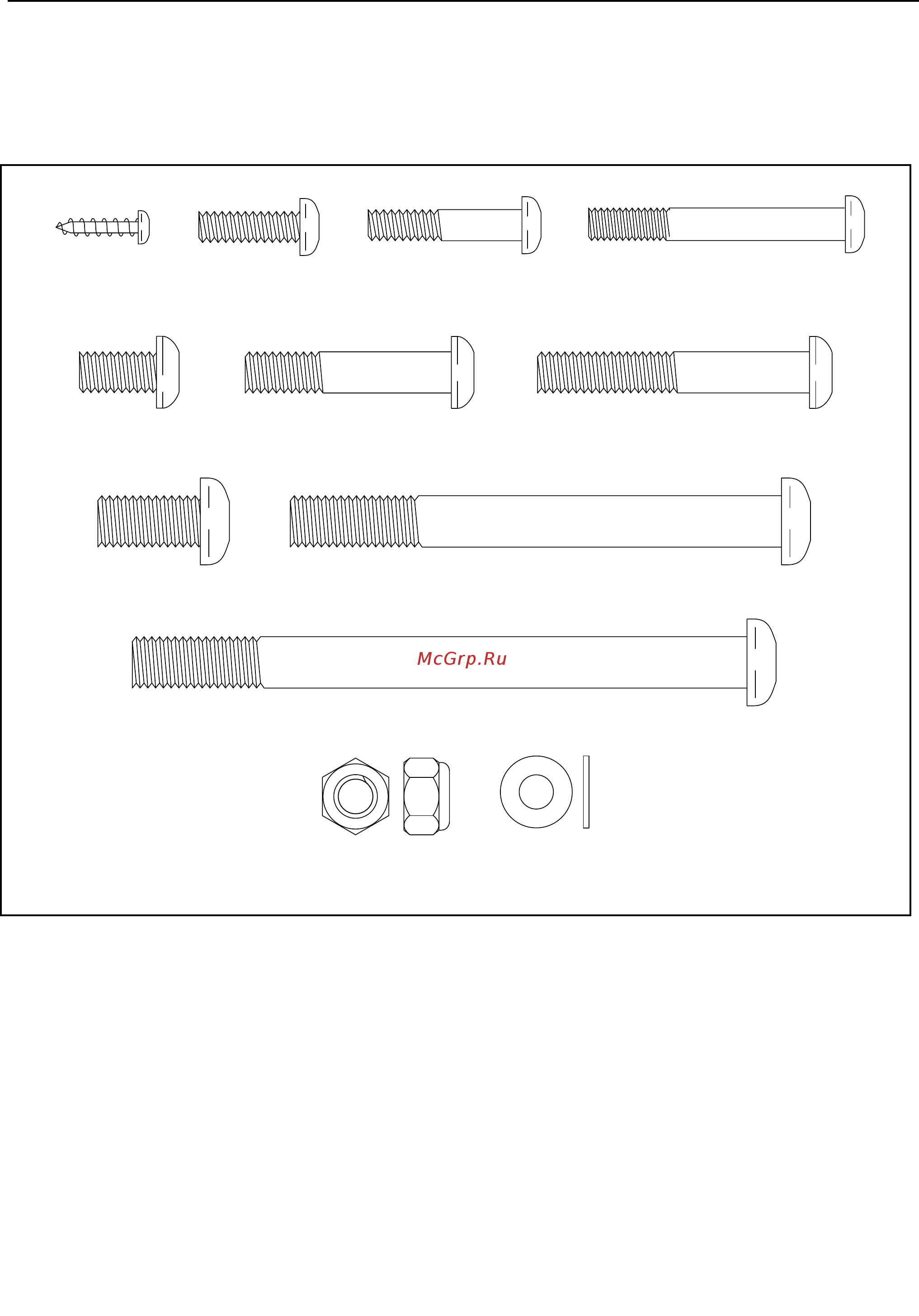

Используйте рисунок ниже для идентификации крепёжных деталей. Число в скобках под каждым изобра-

жением — это порядковый номер детали в списке СОСТАВНЫХ ЧАСТЕЙ в конце данного руководства.

Число после скобок — это количество деталей, требуемое для сборки. Примечание: Если деталь

отсутствует в комплекте крепежа, проверьте, не установлена ли она на своё место.
