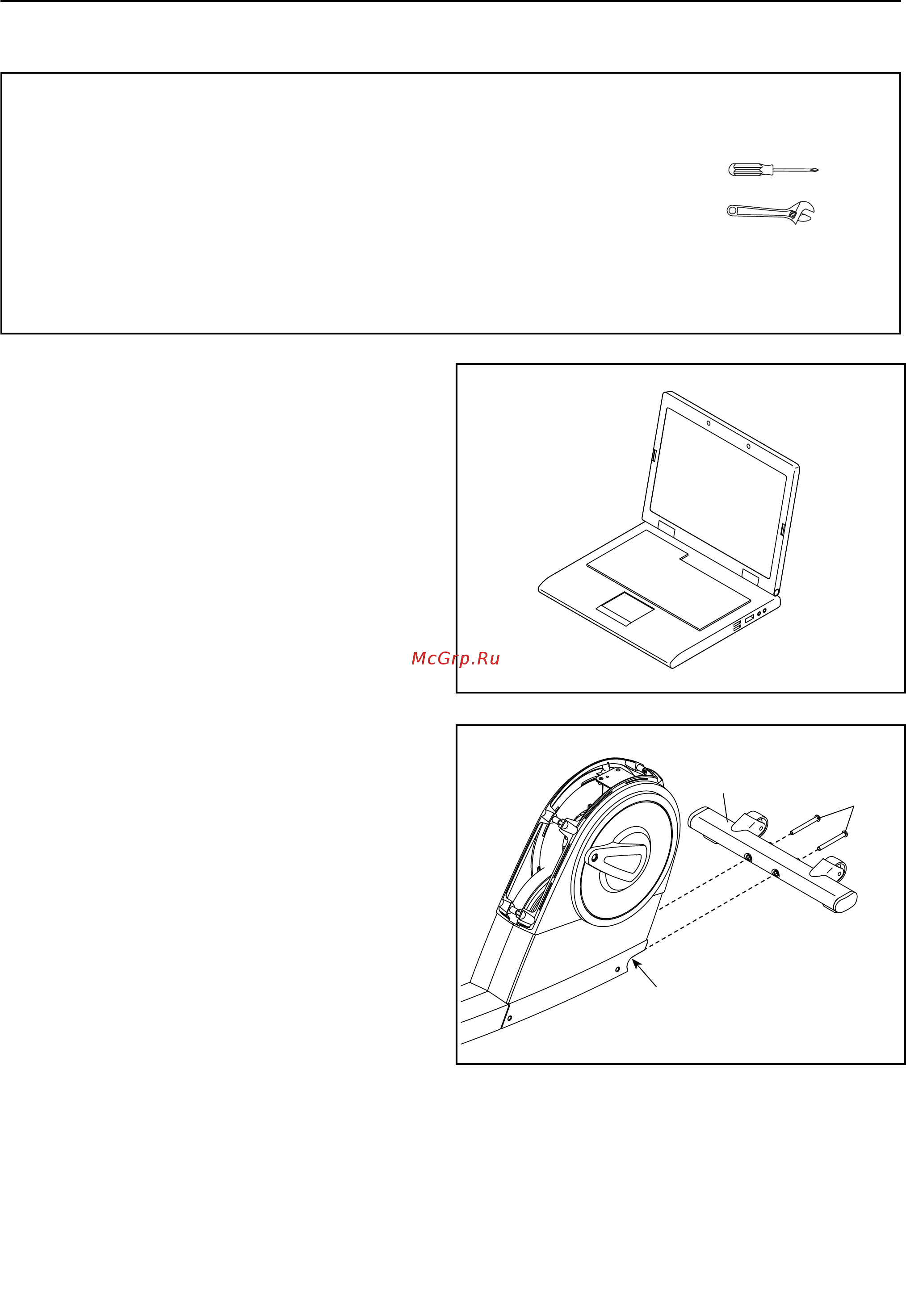

![NordicTrack Commercial VR21 (NTEVEX76017) [6/32] Сборка](/views2/1355962/page6/bg6.png)
6
2
1

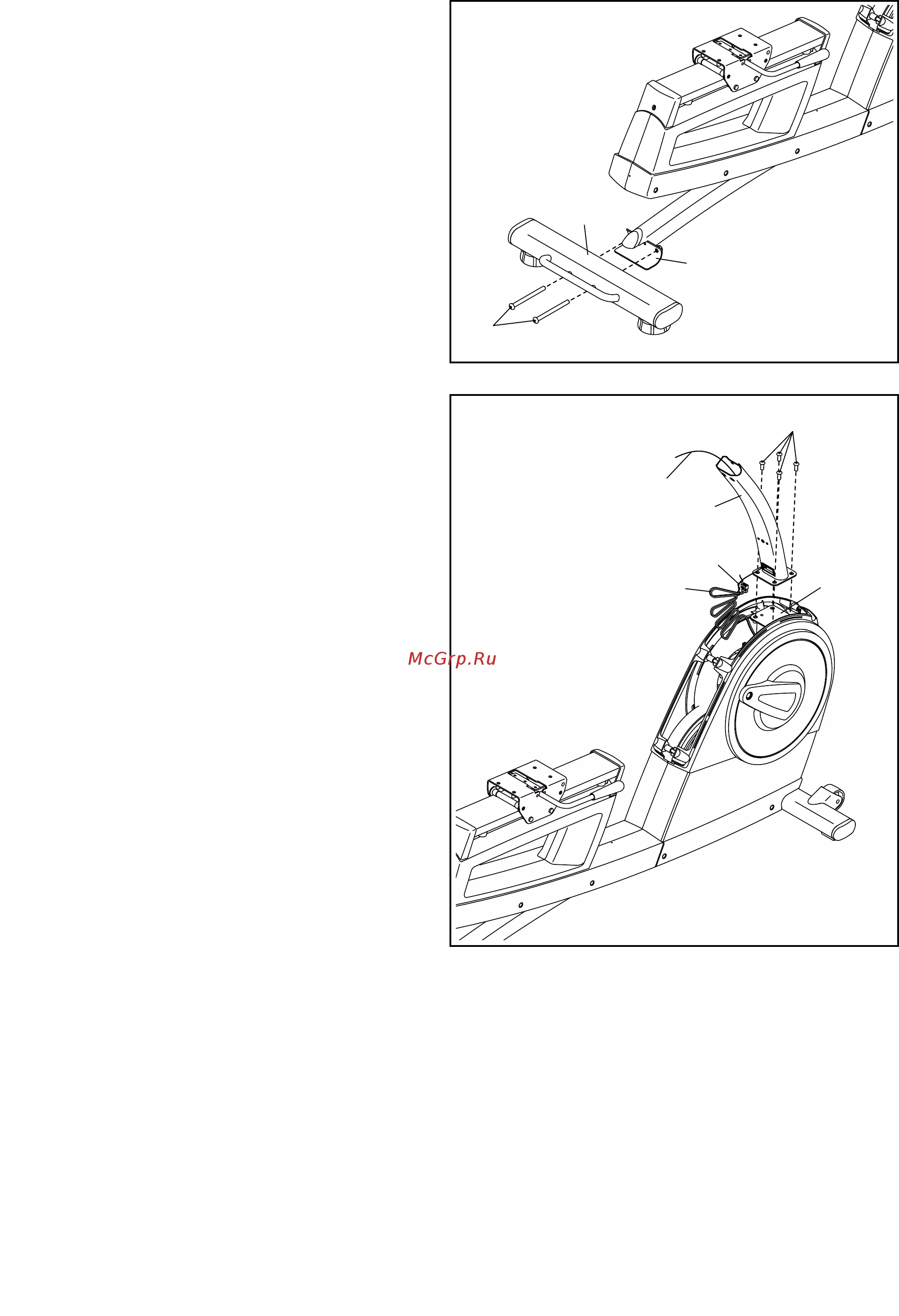

2. Если имеется транспортировочная скоба на
передней части рамы (1), удалите винты из
транспортировочной скобы, выбросьте винты
и транспортировочную скобу.
С помощью второго человека, расположите
упаковочный материал (не показано) под
переднюю часть рамы (1).
Прикрепите передний стабилизатор (2) к
раме (1) двумя винтами M10 x 96mm (110);
вставьте винты, затем затяните их.
После удалите упаковочный материал из-
под рамы (1).
110
2
1
•
вам Помимо инструментов из комплекта,
потребуется:
Крестовая отвертка
Гаечный ключ
СБОРКА
•
Собирать тренажёр следует вдвоём.
•
Разложите все части на свободное простран-
ство и удалите упаковку, но не выбрасывайте
её до завершения сборки.
•
Детали левой стороны имеют пометку «L»
или «Left», правой — «R» или «Right».
•
Для определения мелких частей см. стр. 5.
Будет удобнее, если у вас найдётся набор
гаечных ключей. Дабы не повредить крепёж,
не используйте электроинструмент.
1.
Зайдите на www.iconsupport.eu и зарегист-
рируйте свой тренажёр. Это позволит:
•
активировать гарантию
•
не тратить время на звонки в клиентскую
службу
•
быть в курсе новых предложений
и обновлений ПО
Примечание: Если у вас нет выхода в Интер-
нет, обратитесь в организацию, в которой
вы приобрели данное изделие, и зарегистри-
руйте свой тренажёр через неё.
