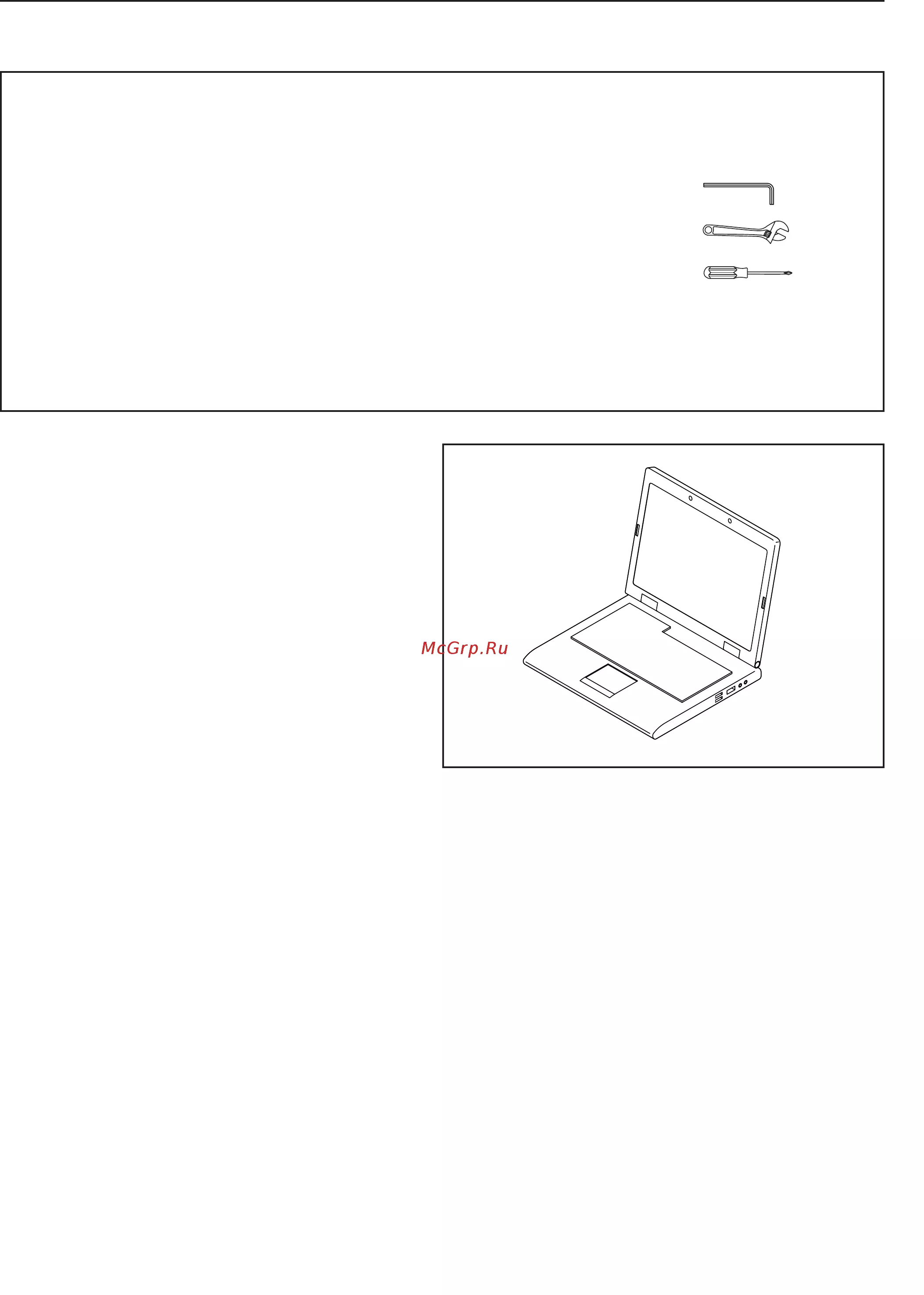

СПЕЦИФИКАЦИЯ

Используйте рисунок ниже для идентификации крепёжных деталей. Число в скобках под каждым изобра-

жением — это порядковый номер детали в списке СОСТАВНЫХ ЧАСТЕЙ в конце данного руководства.

Число после скобок — это количество деталей, требуемое для сборки. Примечание: Если деталь отсутст-

вует в комплекте крепежа, проверьте, не установлена ли она на своё место.

Винт #8 x 5/8"

(108)–4

Зубчатая шайба

3/8" (25)–8

Зубчатая шайба

5/16" (8)–8

Винт #10 x 3/4"

(6)–2

Винт 5/16" x 2"

(2)–4

Винт 5/16" x 3/4"

(1)–4

Саморез #8 x 3/4"

(7)–16

Винт 3/8" x 2 3/4" (23)–4

Винт 3/8" x 1 1/4"

(20)–4

Серебр. винт

#8 x 1/2"

(13)–1
