11
9

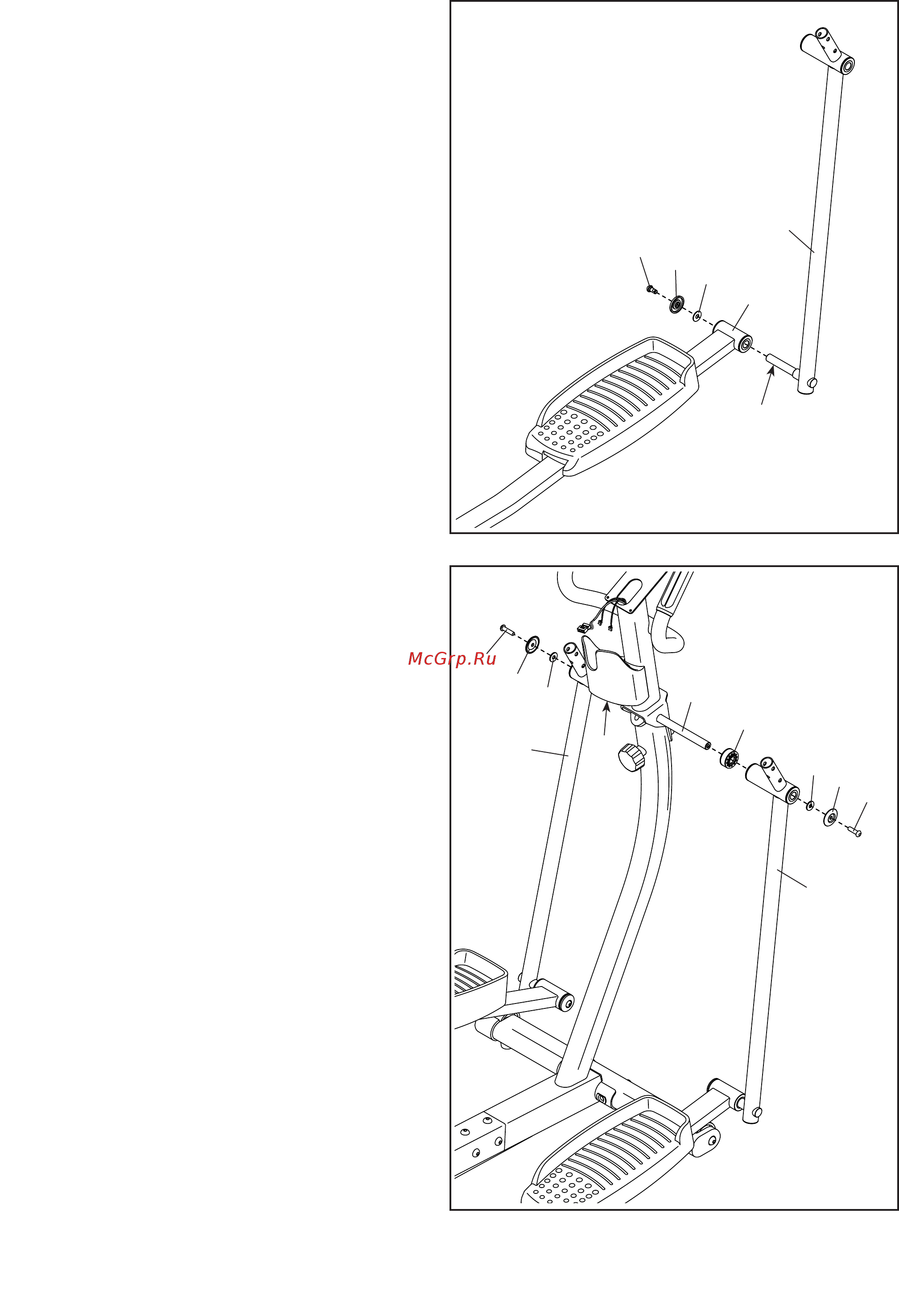

9.
Затем вставьте опорную ось (80) в опорный
кронштейн (3) и стойку (2). Отцентруйте
опорную ось.
Затем затяните ручку регулировки (13) на
опорном кронштейне.
Найдите правую опору педали (9) и правый
рычаг педали (8). Прикрепите опору педали с
помощью винта с буртиком M8 x 14мм (86),
опорной накладки (83) и шайбы М8 (87).
Повторите этот пункт с левой опорой
педали (не показано) и левым рычагом (не
показано).
86
83
87
8
11
8
9
10
79
79
80
87
87
86
86
83
83
10. Наденьте прокладку (79) с каждого конца
оси (80).
Затем наденьте правый и левый рычаги
(8,11) на опорную ось (80); убедитесь, что
рычаги корректно располагаются
относительно оси.
Затем, зафиксируйте винт с буртиком M8 x
14мм (86), опорную накладку (83) и шайбу М8
(87) с каждой стороны опорной оси (80)
одновременно.
Смазать
