Proform Hybrid Trainer (PFEVEL03815) [7/32] Сборка
![Proform Hybrid Trainer (PFEVEL03815) [7/32] Сборка](/views2/1378422/page7/bg7.png)
7
• Чтобы нанять мастера сервисного центра по
сборке гибридного тренажера, звоните
1-800-445-2480.
•
В дополнение к вложенным инструментам,
для сборки потребуется следующие
инструменты:
крестовая отвертка
гаечный ключ
резиновый молоток
Сборка будет проще, сли у вас найдется
набор гаечных ключей. Чтобы избежать
повреждения деталей, не используйте
электроинструмент
СБОРКА

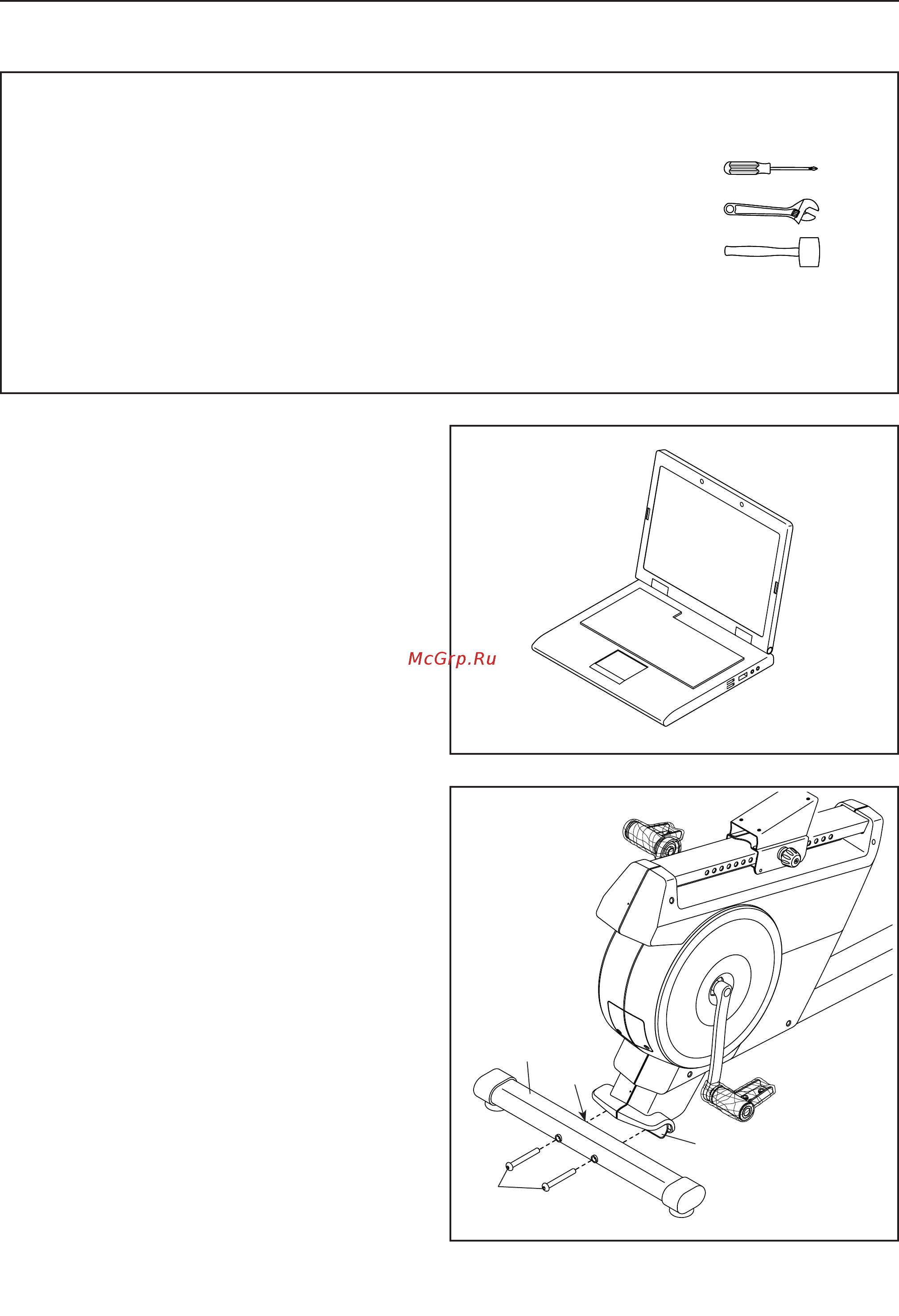

2. Попросите помощника расположите
небольшой кусок упаковочного материала
(не показано) под рамой (1).
Расположите задний стабилизатор (6) так,
чтобы большие отверстия смотрели на раму
(1). Прикрепите задний стабилизатор к раме
с помощью двух винтов M10 x 80мм (19).
Уберите упаковочный материал из-под рамы
(1).
2
19
1
6
Большие
отверстия
1
1.
Посетите www.iconsupport.eu и
зарегистрируйте этот продукт, чтобы:
•
активировать свою гарантию.
•
сохранить свое время, если Вам придется
обратиться в сервисный центр.
•
получать уведомления об обновлениях.
Замечание: Если у Вас нет доступа в Интер-
нет, позвоните в службу поддержки (см. ли-
цевую обложку данного руководства) и заре-
гистрируйте продукт.
•
•
•
•
Для определения мелких частей см. стр. 6.
Сборка осуществляется вдвоем.
Расположите все сборочные единицы на
свободной поверхности и удалите упаковоч-
ный материал. Не выбрасывайте упаковку
пока не соберете тренажер полностью.
Левые части промаркированы значком “L”
или “Left”,а правые - “R” или “Right.”
Содержание
- Активируйте вашу гарантию 1
- Оctopoжно 1
- Руководство пользователя 1
- Сервисный центр 1
- Внимание 2
- Расположение наклейки с предупреждением 2
- Содержание 2
- Внимание 3
- Меры предосторожности 3
- Перед тем как начать 5
- Спецификация 6
- Сборка 7
- Как использовать тренажер 16
- Audi elpf03815 18
- Pfel03815 18
- Информация fcc 23
- Обслуживание и устранение неполадок 24
- Внимание 26
- Рекомендации к занятиям 26
- Сборочные единицы 28
- Сборочный чертеж a 30
- Сборочный чертеж b 31
- Заказ запасных частей 32
