Внт ̀ M10 x 80мм (19)–4

Внт ̀ M10 x 20мм (76)–6

Контргайка M8

(68)–10

Шайба М8

(87)–6

Болт M8 x 38мм (95)–4

Винт M8 x 12мм

(106)–6

Винт с буртиком

M8 x 14мм (86)–6

Шестигр. болт

M8 x 38мм

.102)–6

Винт M4 x 16мм

(84)–6

Винт M6 x 35мм

(98)–4

Винт M6 x 18мм

(97)–4

СПЕЦИФИКАЦИЯ

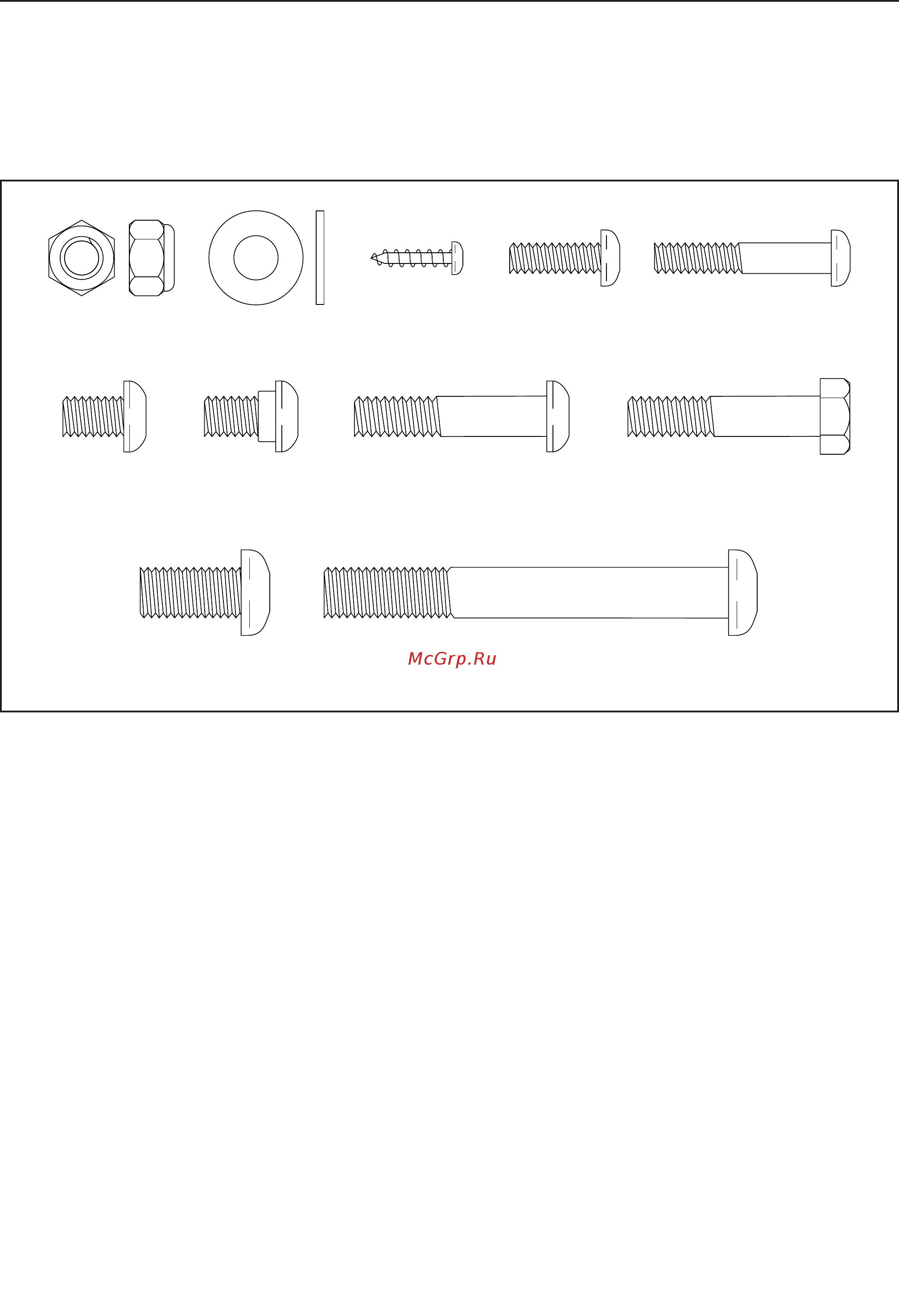

Используйте рисунок ниже для идентификации крепёжных деталей. Число в скобках под каждым изобра-

жением — это порядковый номер детали в списке СОСТАВНЫХ ЧАСТЕЙ в конце данного руководства.

Число после скобок — это количество деталей, требуемое для сборки. Примечание: Если деталь от-

сутствует в комплекте крепежа, проверьте, не установлена ли она на своё место.
