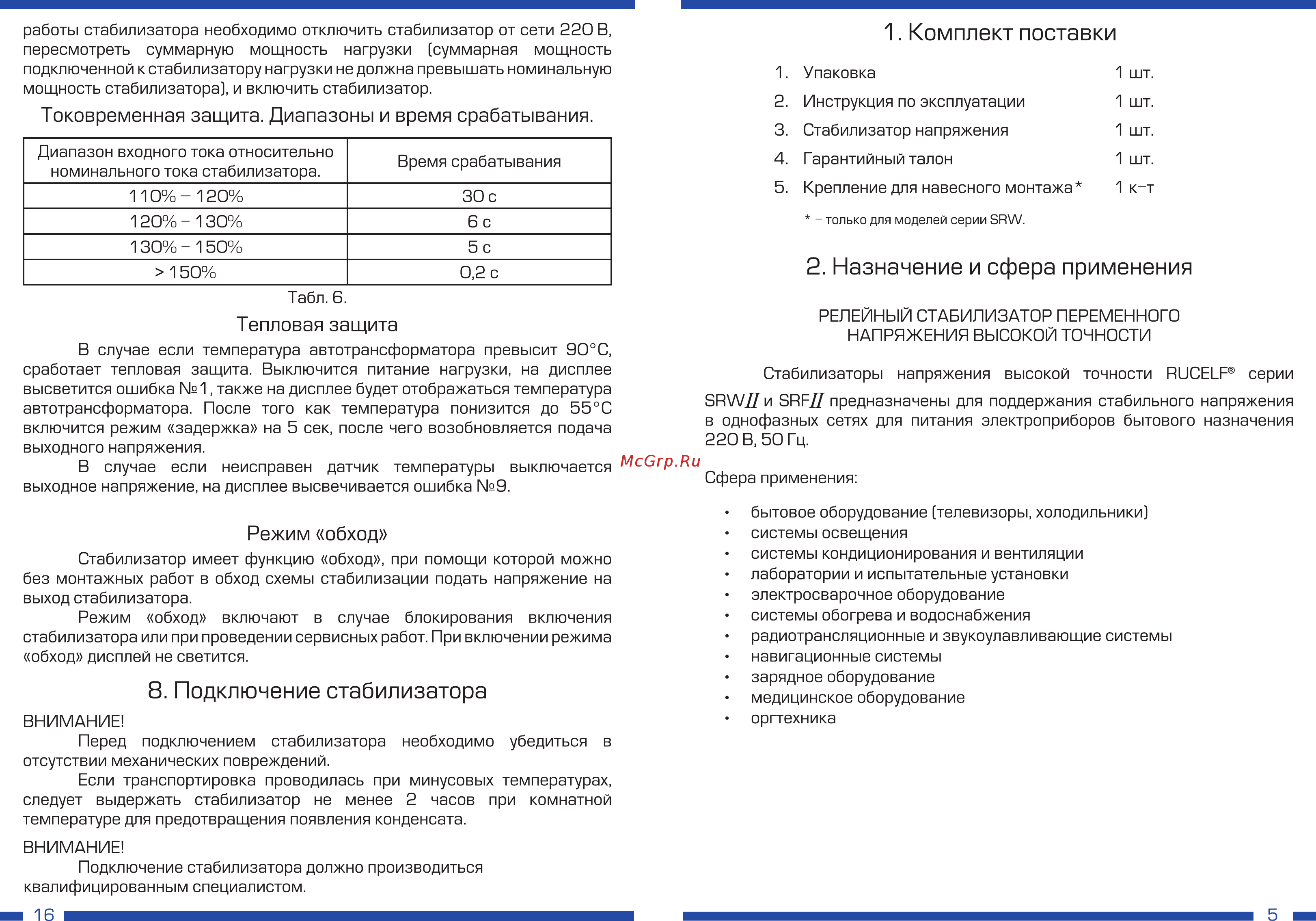

работы стабилизатора необходимо отключить стабилизатор от сети 220 В пересмотреть суммарную мощность нагрузки суммарная мощность подключенной к стабилизатору нагрузки не должна превышать номинальную мощность стабилизатора и включить стабилизатор Токовременная защита Диапазоны и время срабатывания Диапазон входного тока относительно номинального тока стабилизатора Время срабатывания 110 120 30 с 120 130 Вс 130 150 5с 150 0 2 с 1 Комплект поставки 1 Упаковка 1 шт 2 Инструкция по эксплуатации 1 шт 3 Стабилизатор напряжения 1 шт 4 Г арантийный талон 1 шт 5 Крепление для навесного монтажа 1 К Т только для моделей серии SRW 2 Назначение и сфера применения Табл 6 Тепловая защита В случае если температура автотрансформатора превысит 90 0 сработает тепловая защита Выключится питание нагрузки на дисплее высветится ошибка 1 также на дисплее будет отображаться температура автотрансформатора После того как температура понизится до 55 С включится режим задержка на 5 сек после чего возобновляется подача выходного напряжения В случае если неисправен датчик температуры выключается выходное напряжение на дисплее высвечивается ошибка 9 Режим обход Стабилизатор имеет функцию обход при помощи которой можно без монтажных работ в обход схемы стабилизации подать напряжение на выход стабилизатора Режим обход включают в случае блокирования включения стабилизатора или при проведении сервисных работ При включении режима обход дисплей не светится 8 Подключение стабилизатора ВНИМАНИЕ Перед подключением стабилизатора необходимо убедиться в отсутствии механических повреждений Если транспортировка проводилась при минусовых температурах следует выдержать стабилизатор не менее 2 часов при комнатной температуре для предотвращения появления конденсата ВНИМАНИЕ Подключение стабилизатора должно производиться квалифицированным специалистом РЕЛЕЙНЫЙ СТАБИЛИЗАТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ ВЫСОКОЙ ТОЧНОСТИ Стабилизаторы напряжения высокой точности RUCELF серии SRW и SRF Z предназначены для поддержания стабильного напряжения в однофазных сетях для питания электроприборов бытового назначения 220 В 50 Гц Сфера применения бытовое оборудование телевизоры холодильники системы освещения системы кондиционирования и вентиляции лаборатории и испытательные установки электросварочное оборудование системы обогрева и водоснабжения радиотрансляционные и звукоулавливающие системы навигационные системы зарядное оборудование медицинское оборудование оргтехника
