ШАГ 3

Сборочный комплект

Волнообразная шайба (H) 23 мм. Кол-во: 2 шт.

Болт (K) 20 мм. Кол-во: 2 шт.

Пружинная шайба (J) 15 мм. Кол-во: 2 шт.

Плоская шайба (I) 20 мм. Кол-во: 2 шт.

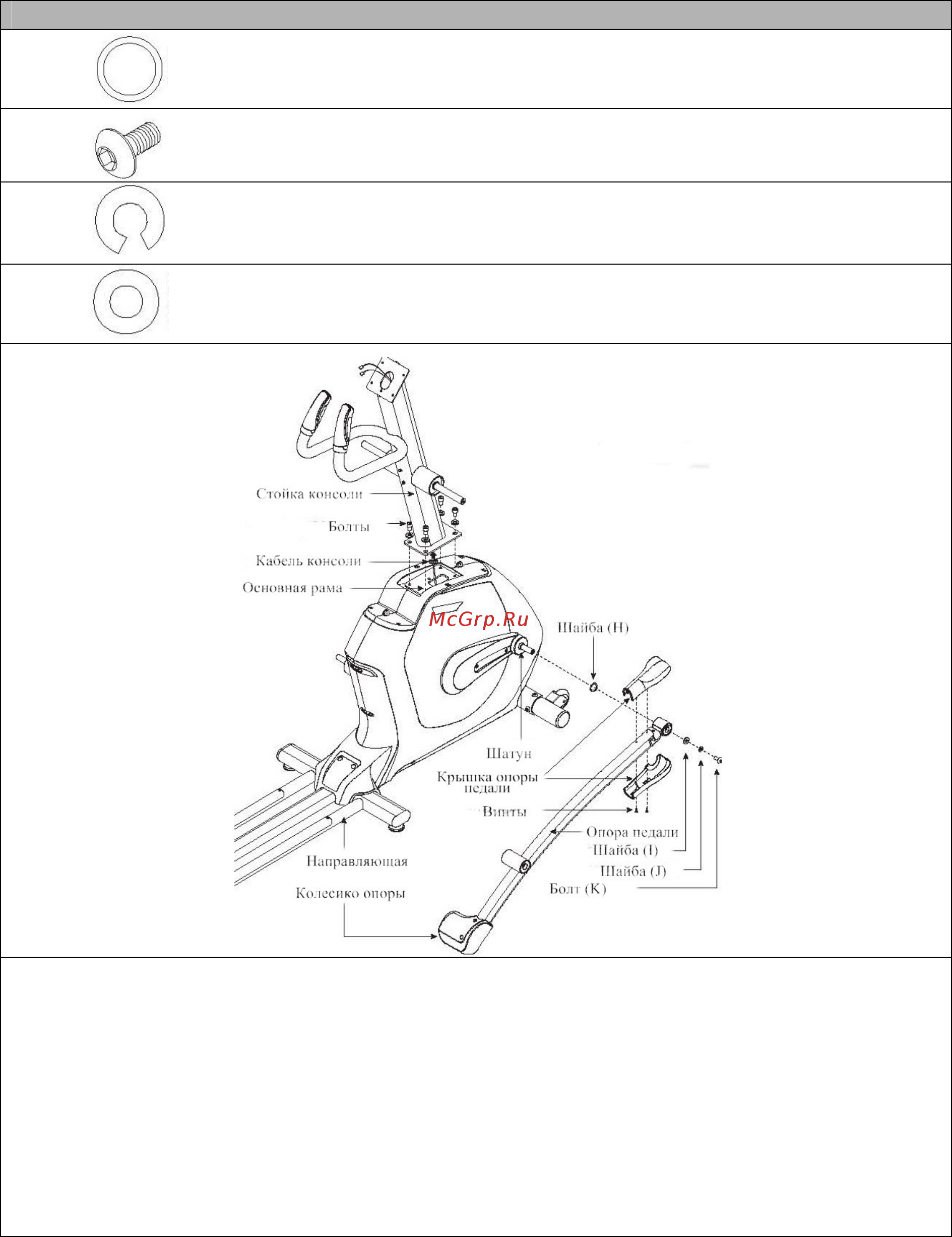

1. Откройте сборочный комплект №3;

2. Снимите болты и шайбы, закрепленные на основной раме и на опоре педали;

3. Аккуратно протяните кабель консоли через стойку;

4. Закрепите стойку консоли на основной раме и закрепите ранее снятыми

болтами и шайбами;

5. Закрепите волнообразную шайбу (Н) на шатуне, как показано на рисунке.

6. Закрепите опору пелали на шатуне с помощью 1 плоской шайбы (I), 1

пружинной шайбы (J) и 1 болта (K);

7. Зафиксируйте крышку опоры педали на опоре снятыми ранее болтами и

шайбами.
