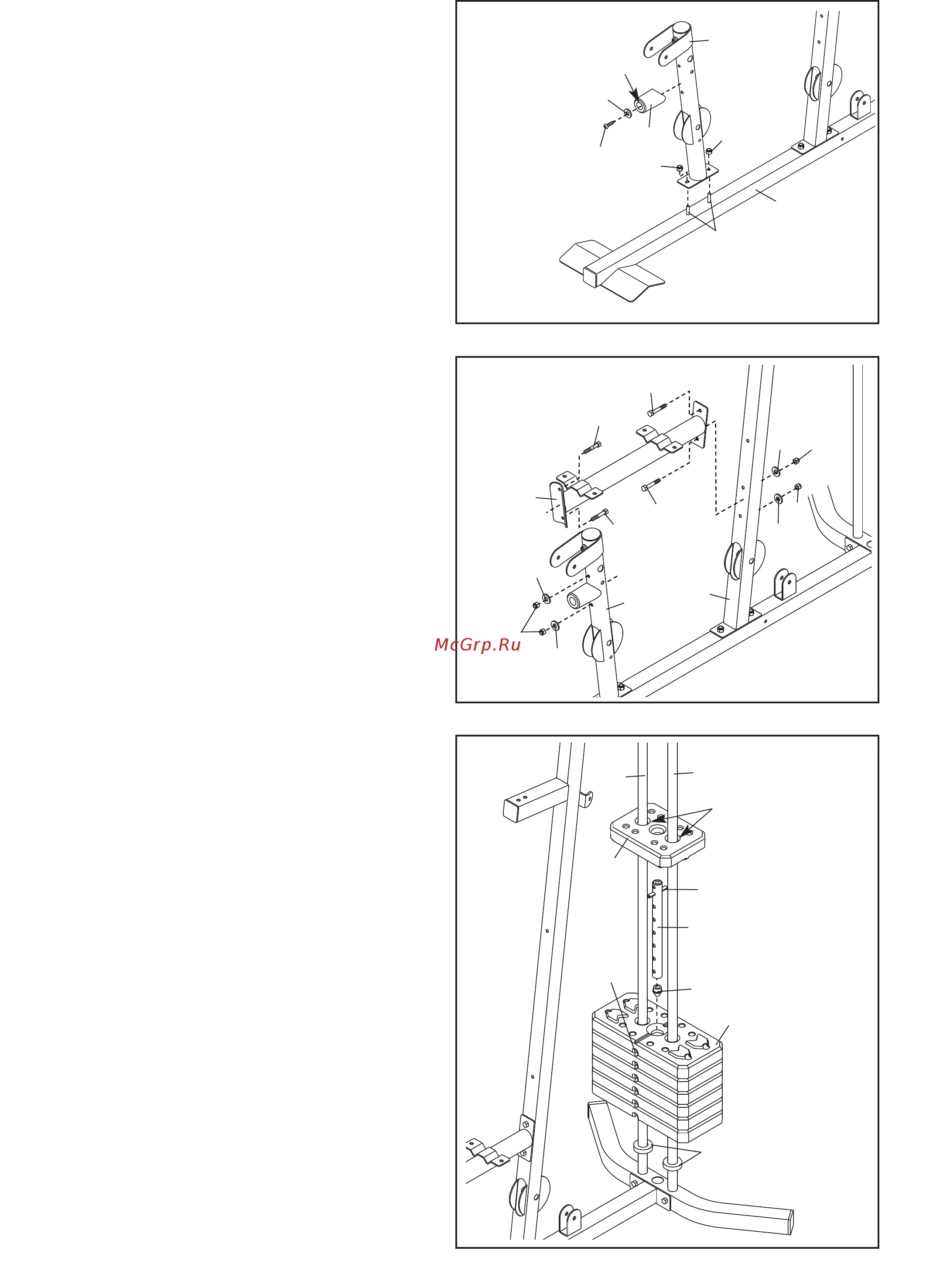

Прикрепите переднюю ножку (7) к основанию

(1) с помощью двух мебельных болтов M8 x

63мм (64) и двух контргаек M8 (58). Контргайки

пока не затягивайте.

Прикрепите амортизатор ножного рычага (60)

к передней ножке (7) с помощью самореза

M4 x 20мм (69) и шайбы M4 (33).

Убедитесь,

что торец амортизатора смотрит наверх.

Прикрепите раму сидения (6) к стойке (3) с

помощью двух болтов M8 x 65мм (68), двух

шайб M8 (59)и двух контргаек M8 (58).

Контргайки пока не затягивайте.

Прикрепите раму сидения (6) к передней

ножке (7) аналогичным способом.

Оденьте два амортизатора (27) на направл-

яющие грузов (21). Расположите шесть плит

(22) фиксирующими отверстиями вниз, как

показано на рисунке. Оденьте плиты на

направляющие.

Вставьте проставку селектора (23) в селектор

плит (24). Проденьте селектор через шесть

плит (22). Убедитесь, что штифт селектора

расположен, как показано.

Смажьте указанные отверстия верхней плиты

(25). Оденьте верхнюю плиту на направляю-

щие (21).

Штифт

Фиксир.

отв.

Смазать

Верх
