9

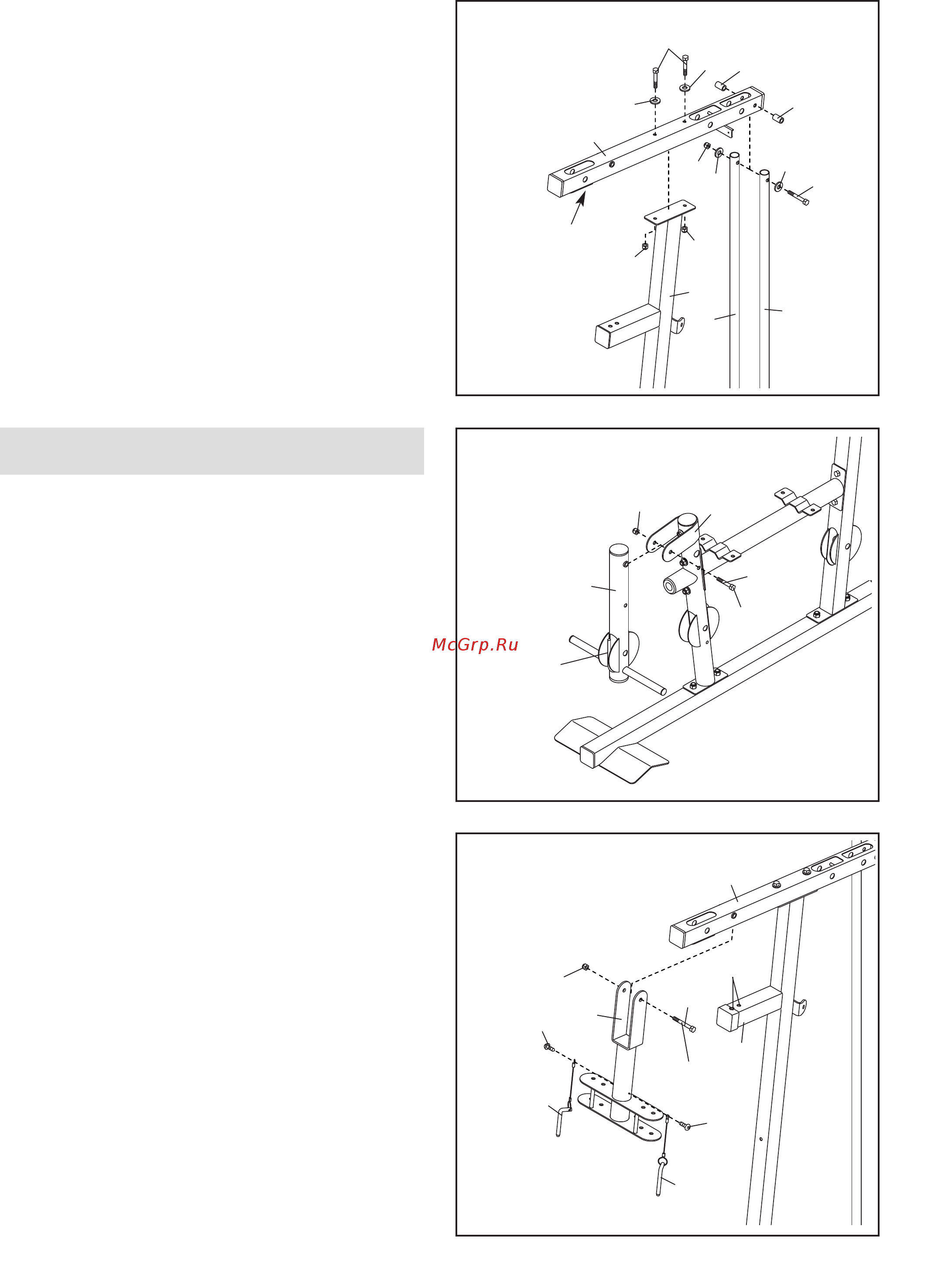

6.
Расположите верхнюю раму (4) сварной
конструкцией вниз.
Прикрепите верхнюю раму (4) к стойке (3) с
помощью двух болтов M8 x 65мм (68), двух
шайб M8 (59)и двух контргаек M8 (58).
Контргайки пока не затягивайте.
Прикрепите верхнюю раму (4) между направля-
ющими (21) с помощью болта M10 x 155мм
(74), двух шайб M10 (57), двух проставок 19мм
(76) и контргайки M10 (56).
См. пункты 2–4 и 6. Затяните контргайки M8
(58).
7.
Смажьте болт M10 x
77мм (79).
Расположите
рычаг для ног
(8)
со сварной конструкцией с
указаной стороны. Прикрепите рычаг к перед-
ней ножке (7) с помощью болта и контргайки
M10 (56). Контргайку пока не затягивайте;
рычаг должен свободно двигаться.
8.
Смажьте болт M10 x 77мм (79). Прикрепите
поворотный кронштейн (5) к верхней раме (4) с
помощью болта и контргайки M10 (56). Контр-
гайку пока не затягивайте; кронштейн должен
свободно двигаться.
Прикрепите два штифта от рукояток (40) к
поворотному кронштейну (5) с помощью двух
саморезов M4 x 20мм (69). Вставьте штифты в
два отверстия в стойке (3).
Установка рычагов
Смазать
Отв.
5
56
79
69
69
3
40
40
4
8
56
79
Смазать
Сварная
конструкция
7
8
7
4
Сварная
конструкция
3
58
56
74
21
21
59
57
57
59
76
76
68
58
6
