SONIC EXCITER SX3040

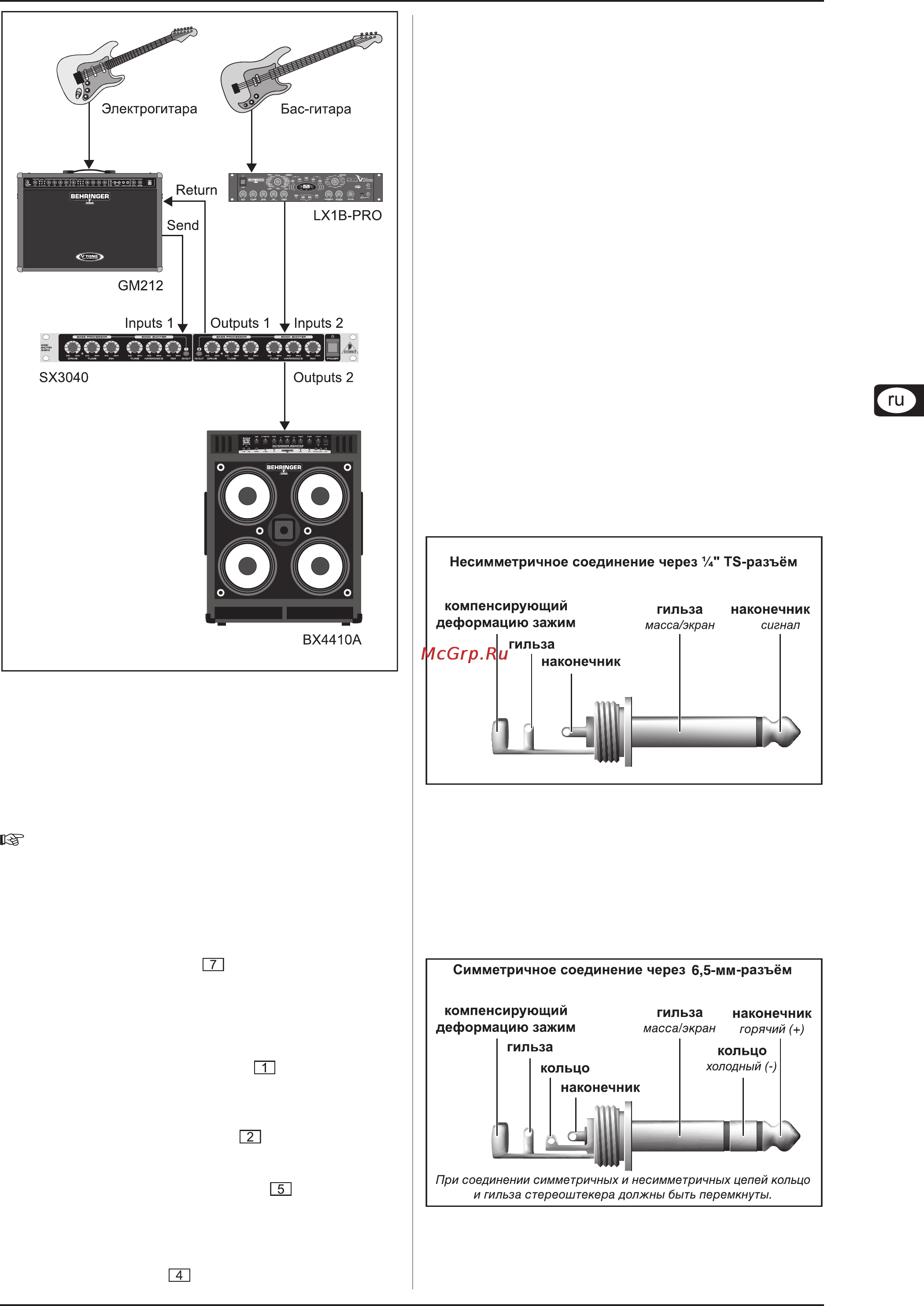

Рис. 3.3: Работа SX3040 с гитарными усилителями
3.3 Базовое обслуживание
Благодаря небольшому количеству элементов управления
Вы сможете легко освоить SX3040.
Выполните следующие шаги:
1) Подключите прибор как описано в гл. 3.2.
Выполните следующие настройки сначала для
одного канала (канал 1 или 2, в зависимости от
используемого входа). При работе со стерео
установите для второго канала такие же
настройки.
2) Включите все приборы (усилитель и акустические
системы в последнюю очередь) и удостоверьтесь, что
выключатель IN/OUT светится, т.е. SX3040
работает, а все регуляторы установлены в положение
MIN. Приведите регуляторы MIX при
последовательном подключении в среднее
положение, при параллельном подключении в
положение MAX (см. гл. 3.2.1 и 3.2.2).
3) Вращайте регулятор DRIVE до достижения
желаемого эффекта басового насыщения; при этом
зеленый светодиод регулярно вспыхивает на пиках
уровня.
4) Вращайте регулятор TUNE чтобы установить
полосу частот, в которой должна происходить
обработка.
5) Вращайте регулятор HARMONICS до достижения
желаемого эффекта улучшения звучания в ВЧ
диапазоне.
6) Для установки полосы частот, в которой должна
происходить обработка сигнала, воспользуйтесь
регулятором TUNE .
7) Нажимая на кнопку IN/OUT, Вы можете сравнивать
оригинал с обработанным сигналоми по желанию
настраивать баланс между оригинальным сигналом и
сигналом эффекта.
8) Повторяйте шаги 3) до 7) до достижения желаемого
результата.
4. ИНСТАЛЛџЦИџ
4.1 Установка в рэк
BEHRINGER SONIC ECXITER SX3040 устанавливается в
19'' рэк и занимает 1U. Для подключения разъемов
оставьте примерно 10 см глубины сзади прибора
свободными. Используйте для монтажа винты и гайки М6.
4.2 Аудиоподключения
Имеются различные возможности интегрирования SX3040
в Вашу установку. В зависимости от применения Вам
необходимы различные соединительные кабели, которые
будут приведены далее.
4.2.1 Соединение штекерными кабелями
Для работы SX3040 с другими устройствами Вам
понадобится обычные штекерные кабели, иногда
называемые также инструментальными или Patch-
кабелями. Эти кабели имеют штекеры на обоих концах.
Соедините входы приборов с соответствующими выходами
другого устройства.
Рис. 4.1: Асимметричный кабель с моноштекерами
На симметричных выходах SX3040 используйте
симметричный кабель с двумя стереоштекерами, если
остальные устройства имеют симметричные входы. Эти
кабели обеспечивают надежную защиту от помех, таких
как влияние переменного тока от электрических кабелей,
и должны обязательно применяться прежде всего при
длинной проводке.
Рис. 4.2: Симметричный кабель со стереоштекерами.
4. ИНСТАЛЛџЦИџ
06_DATA-MANSHRT_SX3040_582_RU_Rev_A.pmd 19.04.2007, 16:117
