РЕГУЛИРОВКА ПРИВОДНОГО РЕМНЯ

Если педали проскальзывают во время вращения,

даже если задано максимальное сопротивление,

может потребоваться регулировка приводного

ремня.

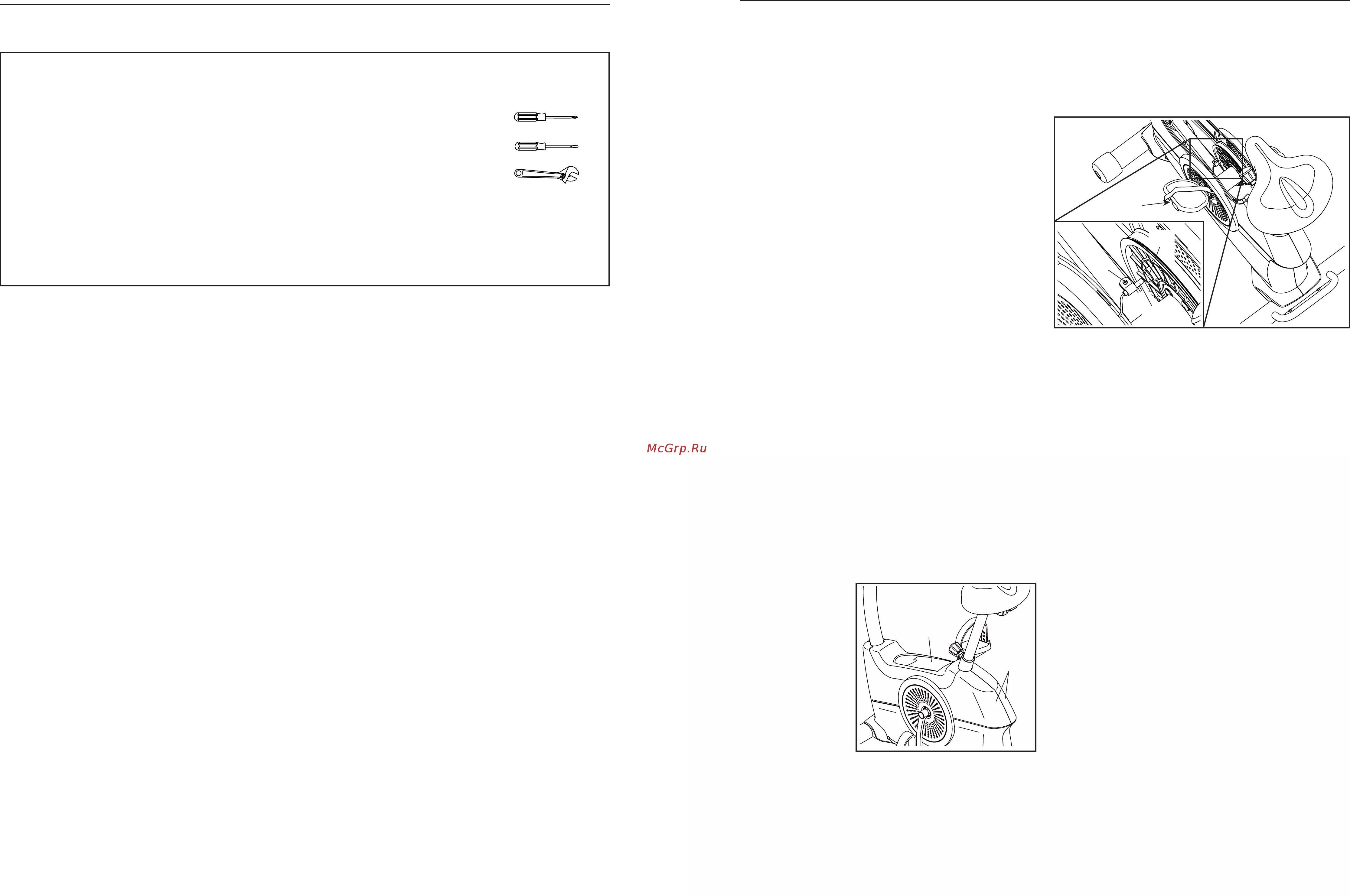

Перед регулировкой приводного ремня сначала

отключите адаптер питания. Затем осторожно

переверните велотренажер на левую сторону, как

показано на рисунке.

С помощью торцевого ключа M10 с удлиненной

рукояткой (не входит в комплект) дотянитесь

до отверстия в нижней части правого защитного

щитка (58) и затяните винт M10 x 50мм (49) так,

чтобы приводной ремень (не показан на рисунке)

был туго натянут; не натягивайте приводной

ремень слишком сильно.

Затем верните велотренажер в исходное положе-

ние. При необходимости повторяйте эти действия,

пока педали не перестанут проскальзывать.

ƛǁǆǋ0[ǅǅ

²

ƣǇǆǋǉƼƹǂǃƹ0

²

ƚǇǄǋ0[ǅǅ

²

ƛǁǆǋ0[ǅǅ

²

ƛǁǆǋ0[ǅǅ

²

ƛǁǆǋ[

²

CХЕМА ОБОЗНАЧЕНИЯ ДЕТАЛЕЙ

На рисунке ниже показаны мелкие детали, необходимые при сборке. Цифры в скобках под каждым

рисунком обозначают номер детали в ПЕРЕЧНЕ ДЕТАЛЕЙ, приведенном в конце данного руководства.

Цифра после номера детали обозначает количество деталей, необходимое для сборки. Примечание:

Если деталь отсутствует в комплекте крепежа, проверьте, нет ли ее среди уже собранных дета-

лей. В комплект поставки могут входить дополнительные детали.
