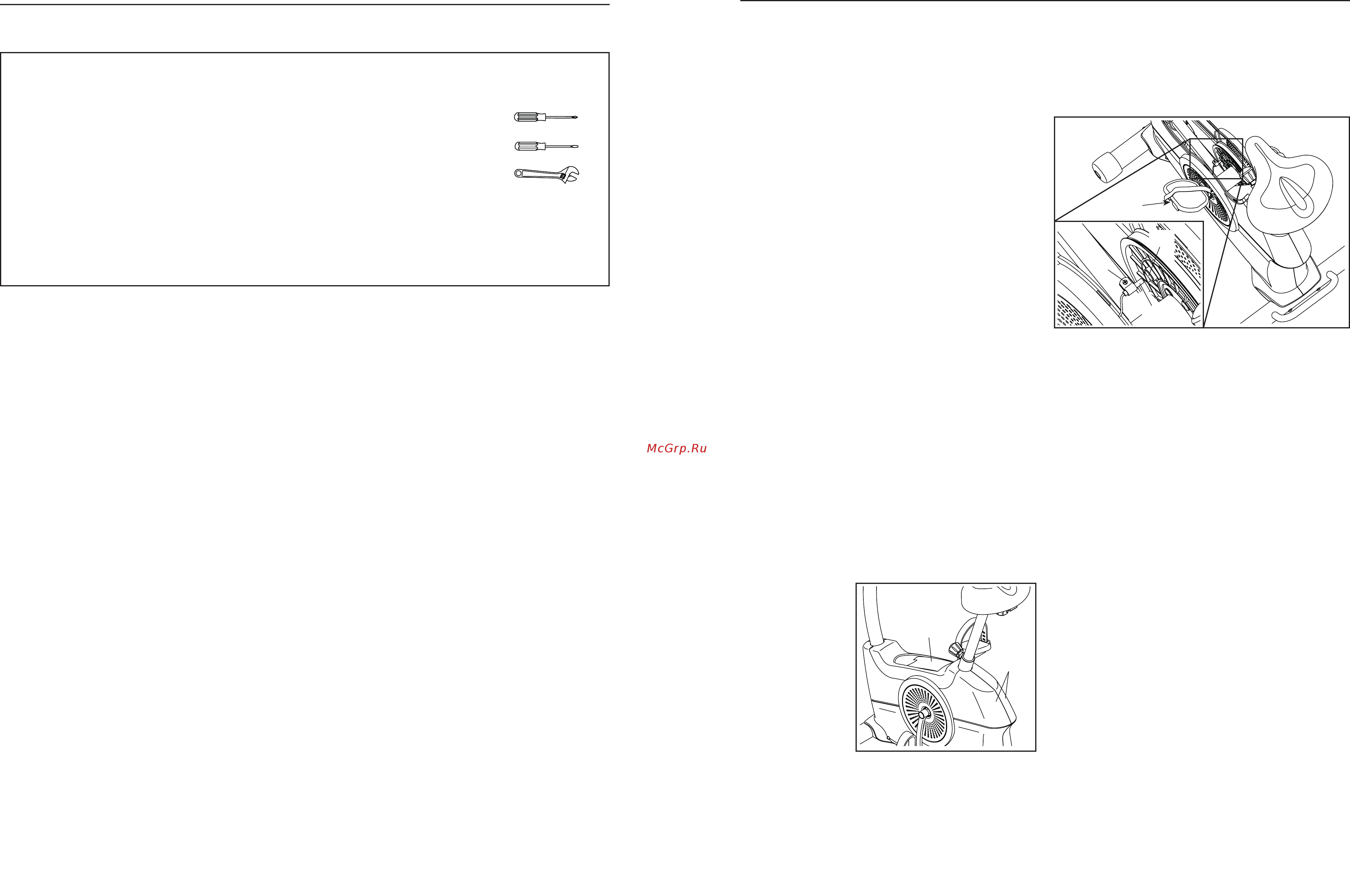

![NordicTrack Vx 450 [6/14] Сборка](/views2/1378673/page6/bg6.png)
6
• Сборку следует выполнять вдвоем.
• Разместите все детали на свободном месте
и снимите с них упаковку. Не выбрасывайте
упаковочные материалы до тех пор, пока пол-
ностью не завершите сборку.
• Детали для левой стороны имеют марки-
ровку L или Left, а детали для правой стороны
имеют маркировку R или Right.
• Для определения и поиска мелких деталей
воспользуйтесь инструкциями на стр. 5.
• Кроме входящего в комплект инструмента,
при сборке потребуется:
одна крестообразная отвертка
одна стандартная отвертка
один разводной ключ
Для большего удобства при сборке восполь-
зуйтесь собственным комплектом ключей.
Во избежание повреждения деталей, не
используйте для сборки электрические
инструменты.
СБОРКА

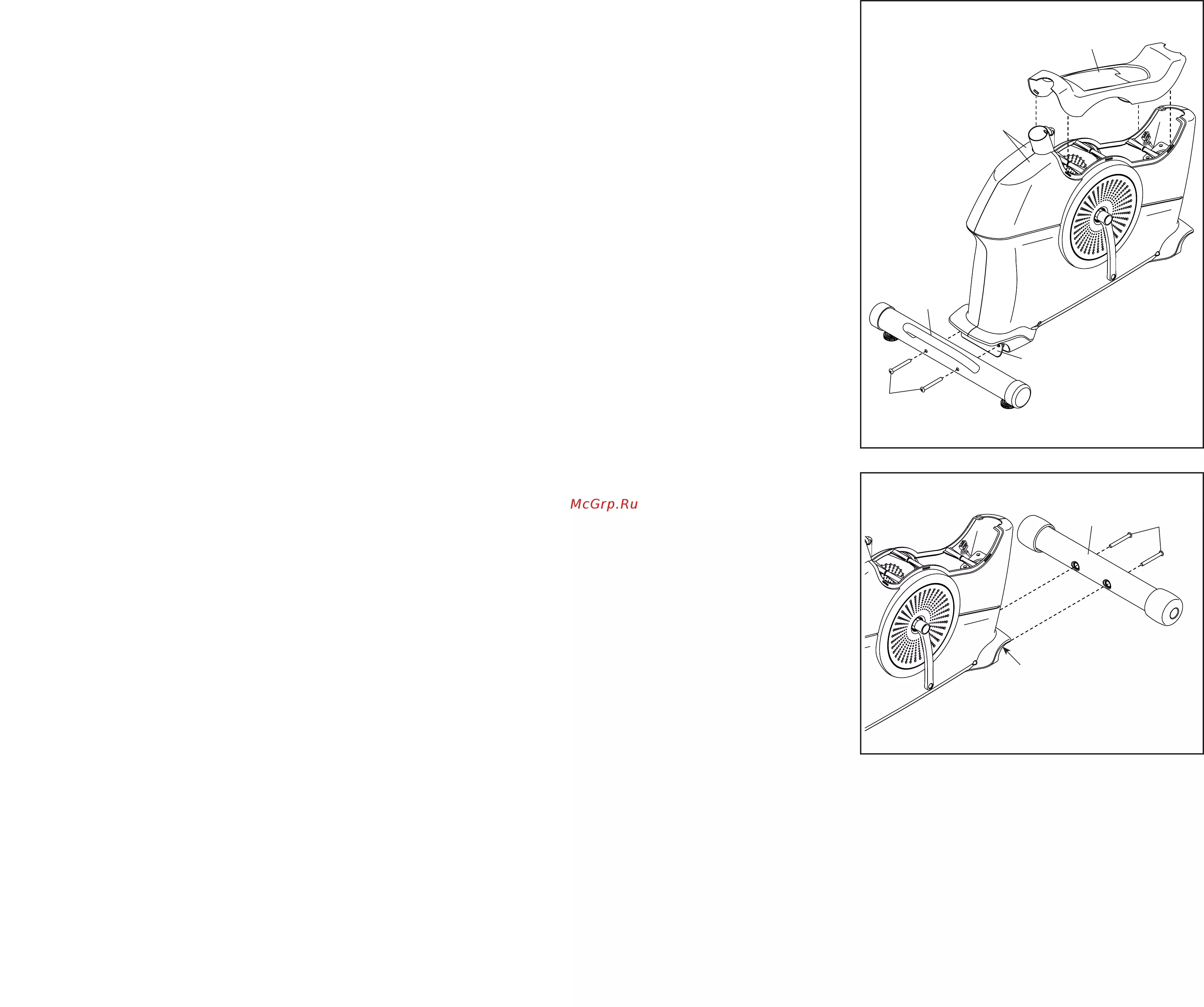

1. Перед тем, как приступить к сборке, убедитесь, что вы прочитали и поняли приведенную выше
информацию.
23
ТЕХОБСЛУЖИВАНИЕ
Регулярное техническое обслуживание способ-
ствует оптимальной работе изделия и уменьшает
его износ. Проверяйте и надежно закрепляйте все
детали велотренажера при каждом использова-
нии. Немедленно заменяйте любые изношенные
детали.
Для очистки велотренажера используйте влаж-
ную ткань, слегка смоченную в мыльном растворе.
ВНИМАНИЕ! Во избежание повреждения
консоли, держите любые жидкости вдали от
консоли и не допускайте попадания на нее пря-
мого солнечного света.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ КОНСОЛИ
Если на консоли не отображается частота сер-
дечных сокращений при использовании датчика
контроля частоты пульса на поручне тренажера,
см. этап 8 на стр. 18.
Если требуется замена адаптера питания,
позвоните по номеру телефона на обложке
этого руководства. ВНИМАНИЕ! Используйте
только подходящий адаптер питания, который
имеется в комплекте поставки, в ином случае
можно повредить консоль.
РЕГУЛИРОВКА ГЕРКОНОВОГО РЕЛЕ
Если на консоли отображаются неверные показа-
ния, необходимо отрегулировать герконовое реле.
Чтобы отре-
гулировать
герконовое
реле, сначала
отсоедините
адаптер пита-
ния. Затем
с помощью
шлицевой
отвертки осто-
рожно удалите
крышку щитка
(26) с левого и
правого защитных щитков (37, 58).
Найдите герконовое реле (64). Немного ослабьте
винт M4 x 19мм (65).
Затем поверните левый шатун (35) так, чтобы
магнит (54) оказался на одной линии с герконо-
вым реле (64). Слегка сдвиньте герконовое реле
в направлении магнита или от него. Затем снова
затяните винт M4 x 19мм (65).
Подключите адаптер питания и некоторое время
вращайте левый шатун (35). Повторяйте эти
действия до тех пор, пока на дисплее консоли не
отобразятся корректные показания.
Когда герконовое реле будет отрегулировано пра-
вильно, установите на место крышку щитка.
26
37, 58
65
35
64
54
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
