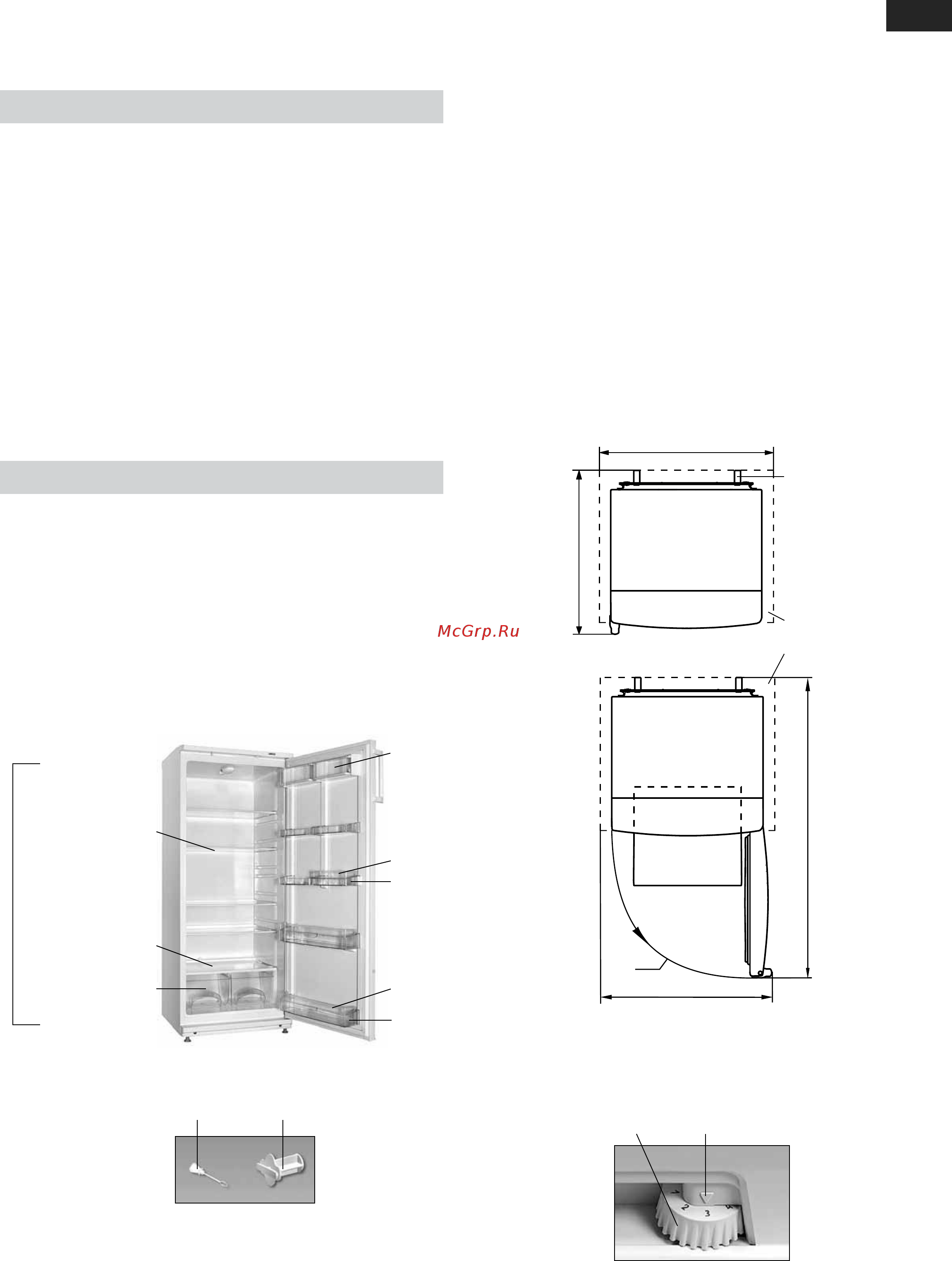

3
UKR
1 ОПИС ХОЛОДИЛЬНИКА
1.1 Холодильник відповідно з рисунком 1 призначений для
охолодження та короткочасного зберігання харчових продуктів,
напоїв, овочів і фруктів у відділенні для зберігання свіжих харчових
продуктів (далі – ХВ).
1.2 Експлуатувати холодильник необхідно при температурі
навколишнього середовища від плюс 10
0
С до плюс 38
0
С.
1.3 Загальний простір, необхідний для експлуатації холо-
дильника, визначається розмірами, зазначеними на малюнку 2
в міліметрах. Для безперешкодного вилучення комплектуючих з
холодильника необхідно відкривати двері на кут не менше 90
0
.
1.4 Органом регулювання температури в холодильнику
відповідно до малюнку 3 є ролик регулювання температури
(далі – ролик), який знаходиться під маскою холодильника. Ролик
повертається за годинниковою стрілкою і проти неї і має цифрові
поділки. Розподіл «1» відповідає найбільш високій температурі
(найменше охолодження) у відділенні, розподіл «7» – найбільш
низький (найбільше охолодження). Розподіл ролика слід встано-
вити під покажчиком при регулюванні температури.
2 ЕКСПЛУАТАЦІЯ ХОЛОДИЛЬНИКА
2.1 ПЕРШЕ ВМИКАННЯ
2.1.1 Підключити холодильник до електричної мережі: вста-
вити вилку шнура живлення в розетку.
Відкрити двері холодильника. При першому включенні
рекомендується встановити під покажчиком розподіл «3» або «4»
ролика відповідно до малюнку 3. Закрити двері.
Провести при необхідності регулювання температури за допо-
могою ролика. Якщо після регулювання або змін умов експлуатації
Малюнок 2 – Холодильник (вигляд зверху)
I – відділення для зберігання свіжих харчових продуктів (ХВ)
Малюнок 1 – Холодильник і комплектуючі вироби
компресор почав працювати безперервно, необхідно плавно по-
вернути ролик в сторону зменшення цифрових поділів до клацання
терморегулятора. Після регулювання температура в холодильнику
підтримується автоматично.
2.2 СИСТЕМА АВТОМАТИЧНОГО РОЗМОРОЖУВАННЯ ХВ
2.2.1 В ХВ використовується автоматична система розморо-
жування. Іній, що з’являється на задній стінці ХВ, після вимкнення
циклічно працюючого компресора тане і перетворюється в краплі
води. Краплі талої води стікають в лоток, через отвір в ньому - в
патрубок і потрапляють в посудину на компресорі відповідно до
малюнку 4 і випаровуються.
В отвір лотка встановлено йорж, призначений для усунення
засмічення системи зливу.
2.2.2 Необхідно регулярно (не рідше 1 разу на 3 місяці) сте-
жити за чистотою лотка і перевіряти відсутність води в лотку.
Малюнок 3 – Регулювання температури
покажчикролик
посудина (для овочів
або фруктів)
полиця-скло (нижня)
полиця-скло
вмістище з кришкою
обмежувач (малий)
бар’єр
обмежувач
(великий)
бар’єр-полиця
(малий)
I
упор задніййорж
упор задній
простір для
циркуляції повітря
670
1210
90
0
690 min
695 min
•
•
