4
UKR
Наявність води в лотку вказує на засмічення системи зливу. Для
усунення засмічення слід прочистити йоржиком отвір в лотку, щоб
вода без перешкод стікала в посудину, вимити йорж і встановити
відповідно до малюнку 4.
ЗАБОРОНЯЄТЬСЯ експлуатувати холодильник з засміченою
системою зливу. Вода, що з’явилася на дні ХВ або потрапила в місце
прилягання планки передньої до шафи внутрішньої ХВ відповідно
до малюнку 4, може викликати корозію зовнішньої шафи холо-
дильника, порушити теплоізоляцію, привести до утворення тріщин
шафи внутрішньої і виходу з ладу шафи холодильника.
2.3 ВІДКЛЮЧЕННЯ ХОЛОДИЛЬНИКА
2.3.1 Для відключення холодильника слід вийняти вилку шнура
живлення з розетки.
3 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ І КОМПЛЕКТАЦІЯ
3.1 Найменування технічних характеристик і комплектуючих
виробу указані в таблицях 1 і 2 відповідно.
3.2 В табличці виробу указані технічні характеристики
російською мовою. Найменування характеристик, що указані на
малюнку 5, необхідно зіставити із значеннями характеристик на
табличці виробу.

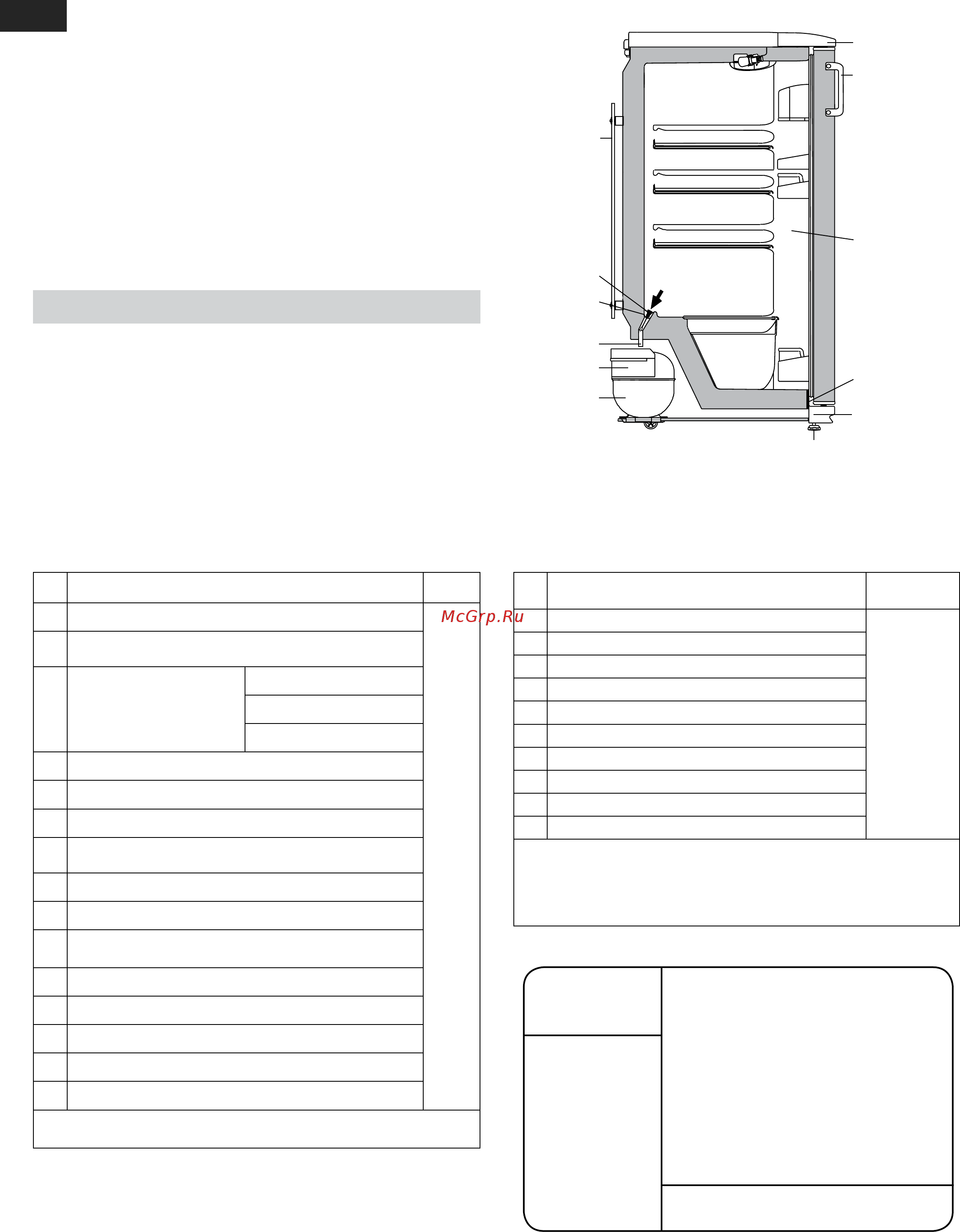

Малюнок 4 – Схема зливу талої води із ХВ
маска
щиток
декоративний
йорж
лоток
пацівок
посудина
конденсатор
компресор
опора
шафа
внутрішня ХВ
планка передня
ручка
Малюнок 5 – Табличка
Таблиця 1 – Технічні характеристики Таблиця 2 – Комплектуючі
№ НАЙМЕНУВАННЯ Кількість, шт.
2.1 Посудина для овочів або фруктів
1
Параметри, що відповідають
найменуванням, вказані в
гарантійній карті.
2.2 Полиця-скло (нижня)
2
2.3 Полиця-скло
2
2.4 Упор задній
2.5 Посудина з кришкою
2.6 Обмежувач (малий)
2.7 Бар’єр-полиця
3
2.8 Обмежувач (великий)
2.9 Бар’єр
4
2.10 Йорж
1
Не розраховані для зберігання масел та продуктів, які пройшли
теплову обробку
2
Максимальне навантаження при рівномірному розподілі 20 кг.
3
Максимальне навантаження при рівномірному розподілі 2 кг.
4
Максимальне навантаження при рівномірному розподілі 5 кг.
№ НАЙМЕНУВАННЯ Модель
1.1 Номінальний загальний об’єм брутто, дм
3
Значення параметрів наведено в гарантійній карті
1.2
Номінальний корисний об'єм відділення для зберігання
свіжих харчових продуктів, дм
3
1.3 Габаритні розміри, мм
висота
ширина
глибина
1.4 Маса нетто, кг, не більш за
1.5 Клас енергетичної ефективності
1.6 Кліматичний клас
1.7
Номінальне річне споживання енергії при температурі
навколишнього середовища плюс 25
0
C, кВт·ч/
1.8 Сумарна площа полиць для зберігання продуктів, м
2
1.9 Температура зберігання свіжих харчових продуктів,
0
C
1.10
Середня температура зберігання свіжих харчових
продуктів,
0
C, не вище за
1.11 Корегований рівень звукової потужності, дБА, не більше
1.12 Відділення без утворення інею (No Frost)
1.13 Вбудований прилад
1.14 Вміст срібла, г
1.15 Вміст золота, г
Примітка – Визначення технічних характеристик здійснюється в
спеціально обладнаних лабораторіях за певних методик.
Номінальний загальний об’єм брутто, дм
3
:
Номінальний корисний об’єм відділення для
зберігання свіжих харчових продуктів, дм
3
:
Номінальна напруга:
Номінальний струм:
Холодоагент: R600a/ Спінювач: C-Pentane
Маса холодоагенту:
Вироблено в Республіці Білорусь
ЗАТ «АТЛАНТ», пр. Переможців, 61, м.
Мінськ
Позначення моделі та
виконання виробу
Кліматичний клас
виробу
Нормативний
документ
Клас
енергоефективності
виробу
Знаки відповідності
ATLANT
