2
RUS
Кнопка ночного режима используется для обеспечения
работы машины с более низким уровнем шума. При нажатии
кнопки стирка производится при пониженных скоростях отжима,
а также с отключенной звуковой сигнализацией. При включении
ночного режима на индикаторе времени перед значением дли-
тельности стирки загорается «
».

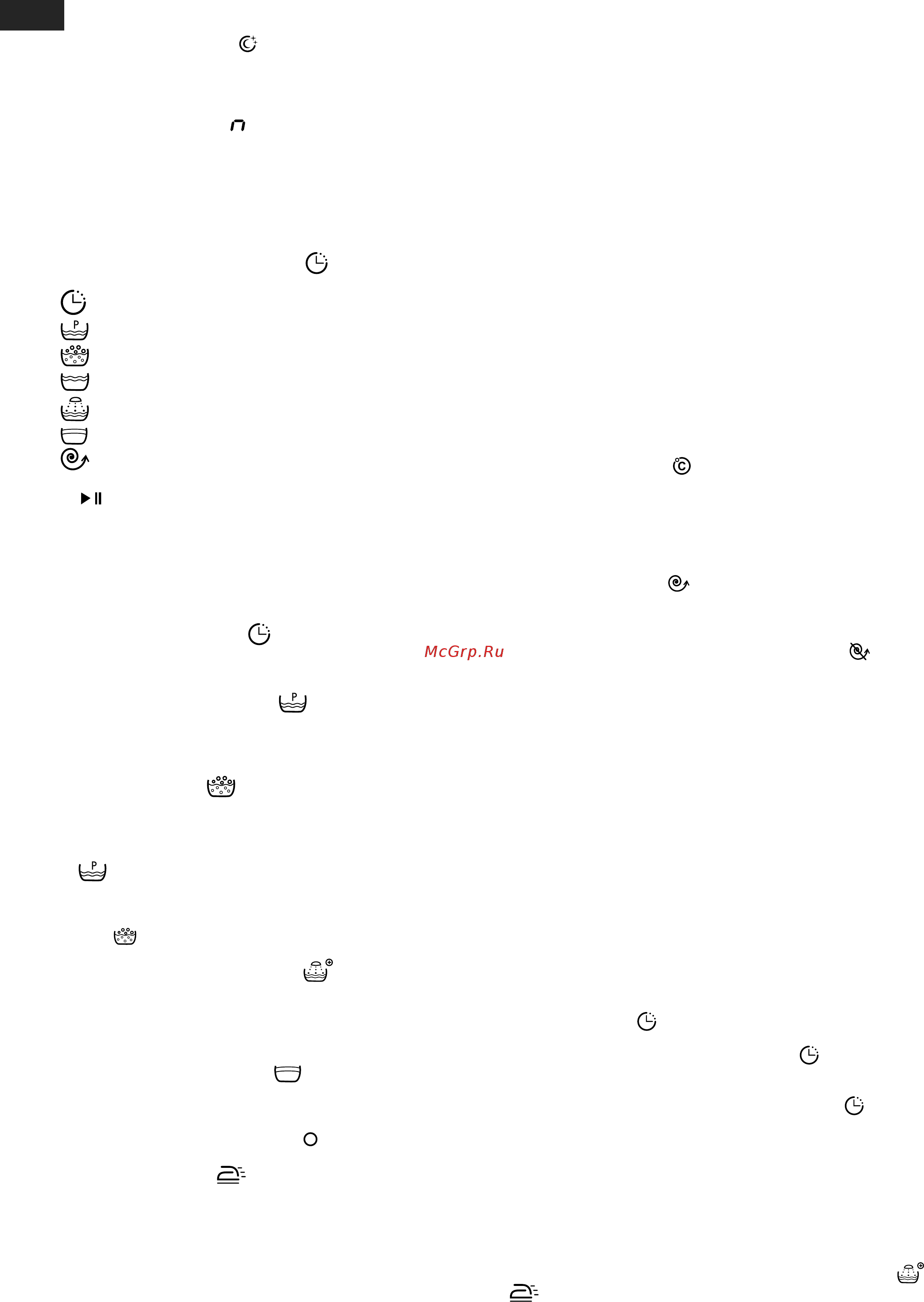

1.2 СВЕТОВЫЕ ИНДИКАТОРЫ
1.2.1 В зоне индикации работы машины загораются световые
индикаторы времени, операций стирки и кнопок выбора допол-
нительных функций в соответствии с рисунком 3.
1.2.2 Индикатор времени предназначен для отображения
длительности стирки, а также времени до начала стирки, если
выбрана функция «Отложенный старт» –
.
1.2.3 Индикаторы операций стирки:
– отложенный старт;
– предварительная стирка,
– замачивание,
– основная стирка,
– полоскание,
– остановка с водой в баке,
– отжим и слив.
1.2.4 Каждая из кнопок выбора дополнительных функций и
кнопка
имеют индикатор включения. Кнопки выбора темпе-
ратуры и скорости отжима имеют ряд индикаторов с числовыми
значениями.
1.3 ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
1.3.1 Возможность включения дополнительных функций за-
висит от программы стирки (см. таблицу 1). Выбор необходимой
функции осуществляется нажатием соответствующей кнопки.
1.3.2 Отложенный старт
позволяет отложить начало
стирки на определенное время от 1 до 24 часов. При выборе
данной функции время изменяется последовательно с интервалом
в 1 час.
1.3.3 Предварительная стирка
предусмотрена для из-
делий из хлопковых тканей сильного загрязнения.
При выборе данной функции изделия дополнительно стирают-
ся в воде с моющим средством при температуре 30
0
С, что обеспе-
чивает качественное удаление загрязнения при основной стирке.
1.3.4 Замачивание
предусмотрено для изделий из
хлопковых тканей сильного загрязнения. Изделия выдерживаются
в воде 2 ч с моющим средством (с периодическим переворачи-
ванием), затем стираются по выбранной программе. При выборе
функции одновременно включается и функция предварительной
стирки
– загораются два соответствующих индикатора. Зама-
чивание выполняется после окончания предварительной стирки,
когда индикатор замачивания начинает мигать.
Для сокращения времени замачивания следует повторно на-
жать кнопку
– функция отключится и машина начнет работать
по выбранной программе.
1.3.5 Дополнительное полоскание
предусмотрено для
детской одежды, вещей, принадлежащих людям с аллергией на
моющие средства, или для стирки в очень мягкой воде, в которой
моющее средство выполаскивается недостаточно.
При выборе данной функции в программу стирки добавляется
еще одно полоскание.
1.3.6 Остановка с водой в баке
используется при стирке
изделий из тонких тканей для уменьшения сминания тканей.
При выборе функции исключается цикл слива и окончательно-
го отжима. После окончания стирки необходимо произвести слив
воды: ручку выбора установить на символ
, выбрать и выполнить
программу «СЛИВ».
1.3.7 Легкое глаженье
предусмотрено для уменьшения
сминания тканей в процессе стирки и отжима, облегчения последу-
ющего глаженья. Использование функции обеспечивает щадящий
режим стирки и бережный отжим с минимальным количеством
складок после стирки.
1.4 ВКЛЮЧЕНИЕ МАШИНЫ И ВЫБОР ПРОГРАММЫ
1.4.1 Для включения машины следует установить ручку в соот-
ветствии с рисунком 2 на деление необходимой программы стирки.
В зоне индикации работы машины загораются: время длительности
стирки, индикаторы операций стирки выбранной программы,
индикаторы значений температуры стирки и скорости отжима.
При выборе программы в соответствии с таблицей 1 авто-
матически задаются основные параметры стирки, установленные
изготовителем (скорость отжима, температура стирки, ее длитель-
ность и др.).
1.4.2 Время длительности стирки, отображенное на индика-
торе времени, определено в лабораторных условиях. Оно может
изменяться (увеличиваться или уменьшаться) в процессе работы
машины в зависимости от температуры и давления воды в водо-
проводной сети, массы загружаемого белья, вида тканей изделий,
изменения величины напряжения в электрической сети и т.д.
ВНИМАНИЕ! Допускается несовпадение показания вре-
мени до окончания стирки на дисплее с моментом фактиче-
ского окончания стирки.
1.4.3 Выбор программы производится только до начала стир-
ки. Установка ручки на деление новой программы во время работы
машины (без выключения машины) не позволяет изменить ранее
выбранную программу.
1.4.4 После выбора программы можно изменить параметры
стирки и выбрать дополнительные функции в соответствии с
1.5-1.7.
1.5 ВЫБОР ТЕМПЕРАТУРЫ
1.5.1 Нажимая кнопку
в соответствии с рисунком 3, мож-
но изменить предусмотренную программой температуру стирки.
При нажатии кнопки поочередно высвечиваются индикаторы
с числовыми значениями температуры. Выбираемые значения
температуры стирки в машине — 20
0
С; 30
0
С; 40
0
С; 60
0
С; 90
0
С.
1.6 ВЫБОР СКОРОСТИ ОТЖИМА
1.6.1 Нажимая кнопку в соответствии с рисунком 3, можно
уменьшить скорость отжима, предусмотренную программой стир-
ки. При нажатии кнопки поочередно высвечиваются индикаторы
с числовыми значениями скорости отжима от максимального (в
зависимости от модели машины) до минимального
(отжим
выключен) с последующим повторением.
ВНИМАНИЕ! Скорость отжимов между основными опе-
рациями стирки не регулируется и зависит от выбранной
программы.
ВНИМАНИЕ! При неравномерном распределении белья
в барабане скорость отжима автоматически снижается или
отжим не производится.
1.7 ВЫБОР ДОПОЛНИТЕЛЬНОЙ ФУНКЦИИ
1.7.1 Для выбора дополнительной функции следует нажать
соответствующую ей кнопку – загорится индикатор в соответствии
с рисунком 3. При повторном нажатии световой индикатор гаснет,
функция отменяется.
Выбор дополнительных функций допускается только до на-
чала стирки. При нажатии кнопок во время работы машины раз-
дается тройной звуковой сигнал – дополнительная функция не
включается.
ВНИМАНИЕ! Если выбранная функция не совместима с
выбранной программой, индикатор не загорается и функция
не включается (раздается тройной звуковой сигнала).
1.7.2 Задание времени отложенного старта
Нажать на кнопку
– загорится индикатор кнопки и на инди-
каторе времени появится максимальное время задержки начала
стирки 24 часа («H:24»). Нажимая на кнопку
, следует задать
необходимое время (интервал изменения показания 1 час).
При необходимости отменить данную функцию следует задать
время «H:0» (до начала стирки), нажимая на кнопку
, – инди-
катор кнопки погаснет.
1.8 ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ЗВУКОВОЙ СИГНАЛИ-
ЗАЦИИ
1.8.1 В машине предусмотрена звуковая сигнализация. Зву-
ковой сигнал сопровождает начало и окончание работы машины,
а также раздается при задании несовместимых функций, при слу-
чайном нажатии кнопок во время работы машины по выбранной
программе.
Одновременным нажатием и удерживанием кнопок
и
в течение 3 секунд производится отключение звуковых
сигналов работы машины, кроме сигналов, информирующих
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
