4
RUS
Продолжение таблицы 1 – Программы стирки
Название
программы
Температура
стирки,
0
С
Возможность
использования
отделений лотка
Возможность
использования
дополнительных
функций
Максимальная
загрузка по
моделям СМА
с первой
цифрой в обо-
значении
2)
, кг
Вид ткани, изделия
Загрязнение
изделия
5 6 7
ИНТЕНСИВНАЯ
1)
60
– 2
5,0 6,0 7,0
Хлопковая, льняная
Сильное,
среднее
40
30
Хлопковая, льняная
Среднее,
легкое
20
СПОРТИВНАЯ
ОДЕЖДА
30
– 2
2,5 2,5
3,0
3)
3,0 Хлопковая, синтетическая, смешанная Среднее
20
СПОРТИВНАЯ
ОБУВЬ
30
– 2
2 пары Хлопковая, смешанная Легкое
20
ДЕЛИКАТНЫЙ
ОТЖИМ
– – – –
5,0 6,0 7,0
Изделия из тонких тканей
(шелк, синтетика, смешанная)
–
ОТЖИМ – – – –
5,0 6,0 7,0
Все виды тканей –
СЛИВ – – – –
– –
ПОЛОСКАНИЕ – 1 2
Все виды тканей –
КОМБИ-СТИРКА
40
– 2
2,5 2,5
3,0
3)
3,0
Тонкая хлопковая, синтетическая, смешанная
(возможна стирка без сортировки по видам
ткани).
Изделия перед первым использованием
Среднее30
20
БЫСТРАЯ
СТИРКА
30
– 2
4)
2,0 2,5 3,0
Все виды тканей (кроме шерсти),
требующие освежения
Легкое
20
РУЧНАЯ СТИРКА
30
– 2
1,0 1,0 1,5
Изделия из тканей, предназначенные
для ручной стирки
Легкое
20
1)
Программы «ХЛОПОК» при 60
0
С и «ХЛОПОК» при 40
0
С или «ИНТЕНСИВНАЯ» при 60
0
С и «ИНТЕНСИВНАЯ» при 40
0
С являются стандарт-
ными программами стирки изделий из хлопковых тканей для определения эксплуатационных характеристик машины в соответствии
с СТБ EN 60456-2013. Данные программы предназначены для стирки хлопкового белья средней степени загрязнения и являются наиболее
эффективными программами с точки зрения потребления электроэнергии и расхода воды. Фактическая температура воды при стирке может
отличаться от заявленной для данных программ.
2)
Пример обозначения модели СМА с первой цифрой 5 — СМА 50У87-ХХХ, с цифрой 6 — СМА 60С87-ХХХ и т.д.
3)
Для моделей СМА 60С87-ХХХ, СМА 60С107-ХХХ.
4)
Для моделей СМА 60У87-ХХХ, СМА 60У107-ХХХ, СМА 60У127-ХХ, СМА 70С87-ХХХ, СМА 70С107-ХХХ, СМА 70С127-ХХ, СМА 70С147-ХХ.
3 УСТАНОВКА МАШИНЫ В МЕБЕЛЬ
(ПОД СТОЛЕШНИЦУ)
3.1 Установка в мебель (под столешницу) предусмо-
трена для машин СМА 70С107-ХХХ, СМА 70С127-ХХ,
СМА 70С147-ХХ.
3.2 Монтажные работы по установке машины в мебель
производятся квалифицированным специалистом сервисного
центра за дополнительную плату (в стоимость входит комплект
монтажных частей).
3.3 Рекомендуемый вариант мебели для встраивания
машины под столешницу указан на рисунке 4 (размеры даны
в миллиметрах). В мебели должны быть предусмотрены
ниши для укладывания шлангов во избежание их перегибов
и защемления.
Перед встраиванием машины следует произвести тща-
тельное выравнивание поверхностей мебельной ниши с по-
мощью уровня: углы между поверхностями мебельной ниши
должны составлять 90
0
.
3.4 При установке машины следует обеспечить зазоры:
— не менее 10 мм между боковыми стенками машины
и ниши,
— не менее 90 мм между задней стенкой машины и сте-
ной помещения (ниши).
ВНИМАНИЕ! При задвигании машины в мебель не
защемите шланги и шнур питания.

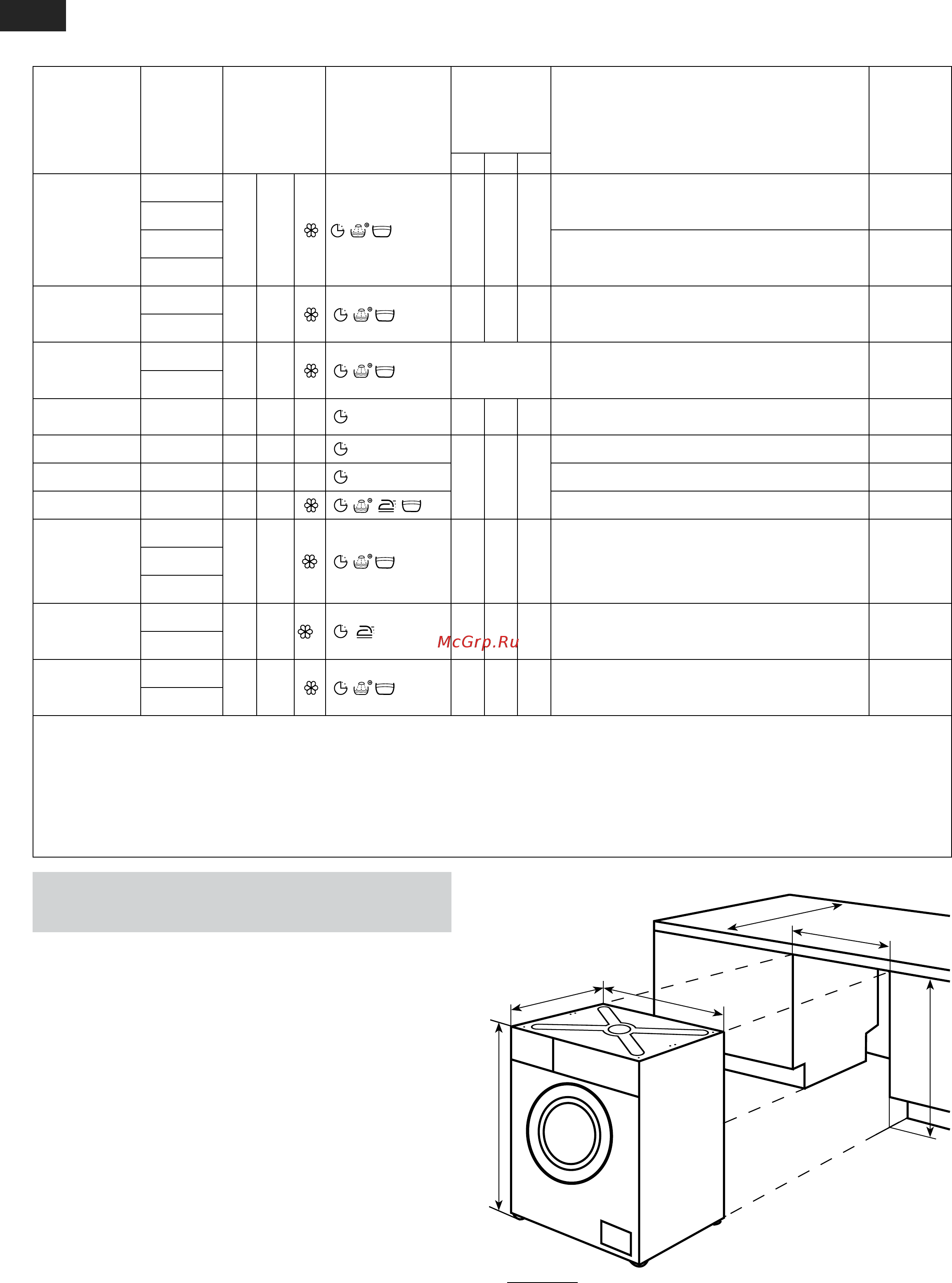

Рисунок 4 – Схема встраивания машины
* Высота машины с установленными монтажными частями, которая
изменяется в пределах допуска в зависимости от установленной
высоты опор.
616 min
596
825 min
823+10*
600
510
