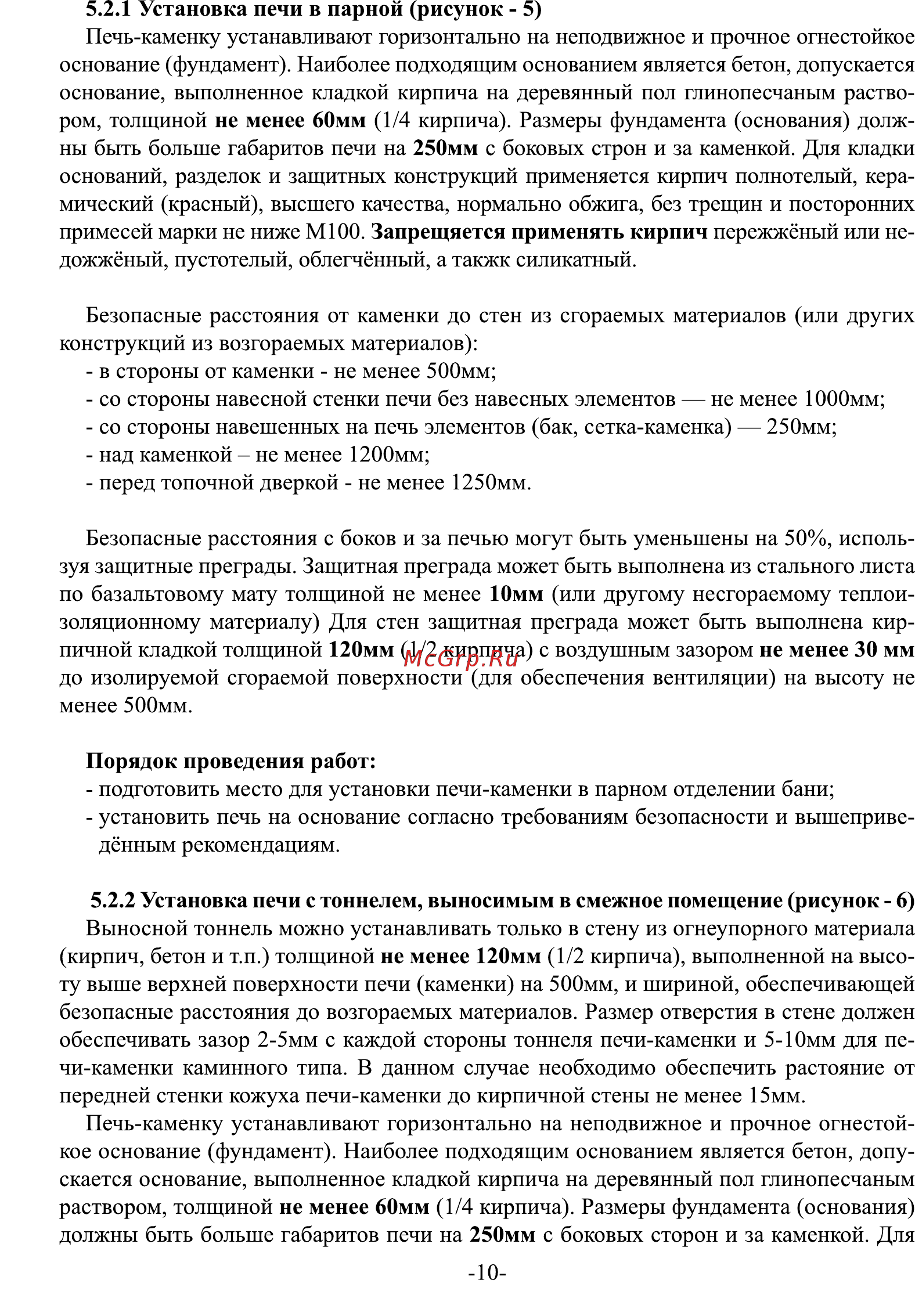

5 2 1 Установка печи в парной рисунок 5 Печь каменку устанавливают горизонтально на неподвижное и прочное огнестойкое основание фундамент Наиболее подходящим основанием является бетон допускается основание выполненное кладкой кирпича на деревянный пол глинопесчаным раство ром толщиной не менее 60мм 1 4 кирпича Размеры фундамента основания долж ны быть больше габаритов печи на 250мм с боковых строн и за каменкой Для кладки оснований разделок и защитных конструкций применяется кирпич полнотелый кера мический красный высшего качества нормально обжига без трещин и посторонних примесей марки не ниже М100 Запрещяется применять кирпич пережжёный или недожжёный пустотелый облегчённый а такжк силикатный Безопасные расстояния от каменки до стен из сгораемых материалов или других конструкций из возгораемых материалов в стороны от каменки не менее 500мм со стороны навесной стенки печи без навесных элементов не менее 1000мм со стороны навешенных на печь элементов бак сетка каменка 250мм над каменкой не менее 1200мм перед топочной дверкой не менее 1250мм Безопасные расстояния с боков и за печью могут быть уменьшены на 50 исполь зуя защитные преграды Защитная преграда может быть выполнена из стального листа по базальтовому мату толщиной не менее 10мм или другому несгораемому теплои золяционному материалу Для стен защитная преграда может быть выполнена кир пичной кладкой толщиной 120мм 1 2 кирпича с воздушным зазором не менее 30 мм до изолируемой сгораемой поверхности для обеспечения вентиляции на высоту не менее 500мм Порядок проведения работ подготовить место для установки печи каменки в парном отделении бани установить печь на основание согласно требованиям безопасности и вышеприве дённым рекомендациям 5 2 2 Установка печи с тоннелем выносимым в смежное помещение рисунок 6 Выносной тоннель можно устанавливать только в стену из огнеупорного материала кирпич бетон и т п толщиной не менее 120мм 1 2 кирпича выполненной на высо ту выше верхней поверхности печи каменки на 500мм и шириной обеспечивающей безопасные расстояния до возгораемых материалов Размер отверстия в стене должен обеспечивать зазор 2 5мм с каждой стороны тоннеля печи каменки и 5 10мм для пе чи каменки каминного типа В данном случае необходимо обеспечить растояние от передней стенки кожуха печи каменки до кирпичной стены не менее 15мм Печь каменку устанавливают горизонтально на неподвижное и прочное огнестой кое основание фундамент Наиболее подходящим основанием является бетон допу скается основание выполненное кладкой кирпича на деревянный пол глинопесчаным раствором толщиной не менее 60мм 1 4 кирпича Размеры фундамента основания должны быть больше габаритов печи на 250мм с боковых сторон и за каменкой Для 10
