Ермак 12 (2012) [4/27] Особенности конструкции базовых моделей предтопочныи тоннель позволяет вынести дверку топки в смежное по

Содержание

• Банные печи каменки торговой марки ермак это современные материалы строгий дизайн экологичность и безопасность 1
• Благодарим вас за доверие к изделию торговой марки брмдк 1
• Ене 1
• Ермак 12 ермак элит 12 с ермак 12 пс ермак элит 12 пс 1
• Объединяя огромный опыт инженеров и дизайнеров пожелания ценителей и про 1
• Паспорт 1
• Печи каменки 1
• Руководство по эксплуатации 1
• Фессионалов тенденции развития в области экологии и безопасности мы создаем со временные печи каменки для бани и сауны 1
• Внимание 2
• Дверки с увеличенным размером стекла панорамное стекло позволяет не только бы стро нагреть воздух но и создает ощущение настоящего камина позволяя наблюдать за огненной стихией 4
• Мещение что достаточно удобно и современно тоннель представляет из себя жесткую конструкцию обеспечивая удобство монтажа и демонтажа наличие теплового зазора отделяющего корпус тоннеля от топки обеспечивает безопасность исключая перегрев его стенок дверка конструктивно может перенавешиваться для изменения направ ления ее открытия а самоохлаждаемая ручка позволяет минимизировать вероятность получения ожогов при закладке дров в дверку моделей ермак элит установлено жа ростойкое стекло что позволяет контролировать процесс горения и любоваться игрой пламени 4
• Некоторые модели печей могут незначительно отличатся от представленной на рисунке 4
• Особенности конструкции базовых моделей предтопочныи тоннель позволяет вынести дверку топки в смежное по 4
• Предтопочныи тоннель с панорамным стеклом отличается наличием 4
• Рисунок 1а конструкция печи каменки 4
• Д ш в 7
• Далее можно выбрать модификацию печи необходимые опции таблица 3 исходя 7
• Дополнительной мощности печи дополнительная мощность печи так же необходима для нормальной работы установленных на печь опций 7
• Из планировки вашей бани подбор опций печки следует осуществлять в зависимости от требуемого функционала условий установки удобству эксплуатации и обслужива ния некоторые планировки бань и схемы установки печей приведены на рисунке 3 7
• На данном этапе необходимо определиться выносится ли тоннель в смежное помеще 7
• Ние или нет есть необходимость установки бака для горячей воды или нет и каким обра зом его разместить прямо на печи повесить на стену вывести в моечное отделение 7
• Таблица 1 вместимость бани 7
• Таблица 2 технические характеристики базовых модлей печей каменок 7
• Таблица 3 технические характеристики опций для печей каменок 7
• В соответствует толщине металла модуля дымохода рисунок 5 установка печи в парной 11
• Лист 11
• Ёмг5мм 12
• Ковым или несколько ниже а основание фундамент выполнено как одно целое 12
• Рисунок 6 установка печи с тоннелем вынесенным в смежное помещение 12
• Соответствует толщине металла модуля дымохода внимание уровень полов парилки и помещения куда вынесен тоннель должен быть одина 12
• Порядок установки удалите защитную плёнку с бака для баков из нержавеющей стали саморезом закрепите деревянную ручку на крышке бака бак может иметь приварные или съемные штуцера для подключения бака к пода 19
• Рисунок 12 схема установки выносного бака в смежном помещении 19
• Ющему отводящему контуру и установки водозаборного крана съемные штуце ры устанавливаются в отверстия с наружней стороны и закрепляются из нутри гайками через прокладку штуцера с резьбой о монтируются в донышке а о л водозаборного крана с передней стороны при наличии 19

Похожие устройства

• Ермак Уралочка 12 Инструкция по эксплуатации
• Ермак Уралочка 12Н Инструкция по эксплуатации
• Ермак Уралочка 16 Инструкция по эксплуатации
• Ермак Уралочка 16Н Инструкция по эксплуатации
• Ермак 16 (2012) Инструкция по эксплуатации
• Ермак 16-ПС (2012) Инструкция по эксплуатации
• Ермак Элит 16-ПС (2012) Инструкция по эксплуатации
• Ермак Элит 16-С (2012) Инструкция по эксплуатации
• Ермак 12 СТАНДАРТ Руководство на теплообменник
• Ермак 12 СТАНДАРТ Руководство на парообразователь
• Ермак 12 СТАНДАРТ Руководство на модуль закрытой каменки
• Ермак 12 СТАНДАРТ Инструкция по эксплуатации
• Ермак 16 СТАНДАРТ Руководство на теплообменник
• Ермак 16 СТАНДАРТ Руководство на парообразователь
• Ермак 16 СТАНДАРТ Руководство на модуль закрытой каменки
• Ермак 16 СТАНДАРТ Инструкция по эксплуатации
• Ермак Уралочка 20 Инструкция по эксплуатации
• Ермак 20 (2012) Инструкция по эксплуатации
• Ермак 20-ПС (2012) Инструкция по эксплуатации
• Ермак Элит 20-ПС (2012) Инструкция по эксплуатации

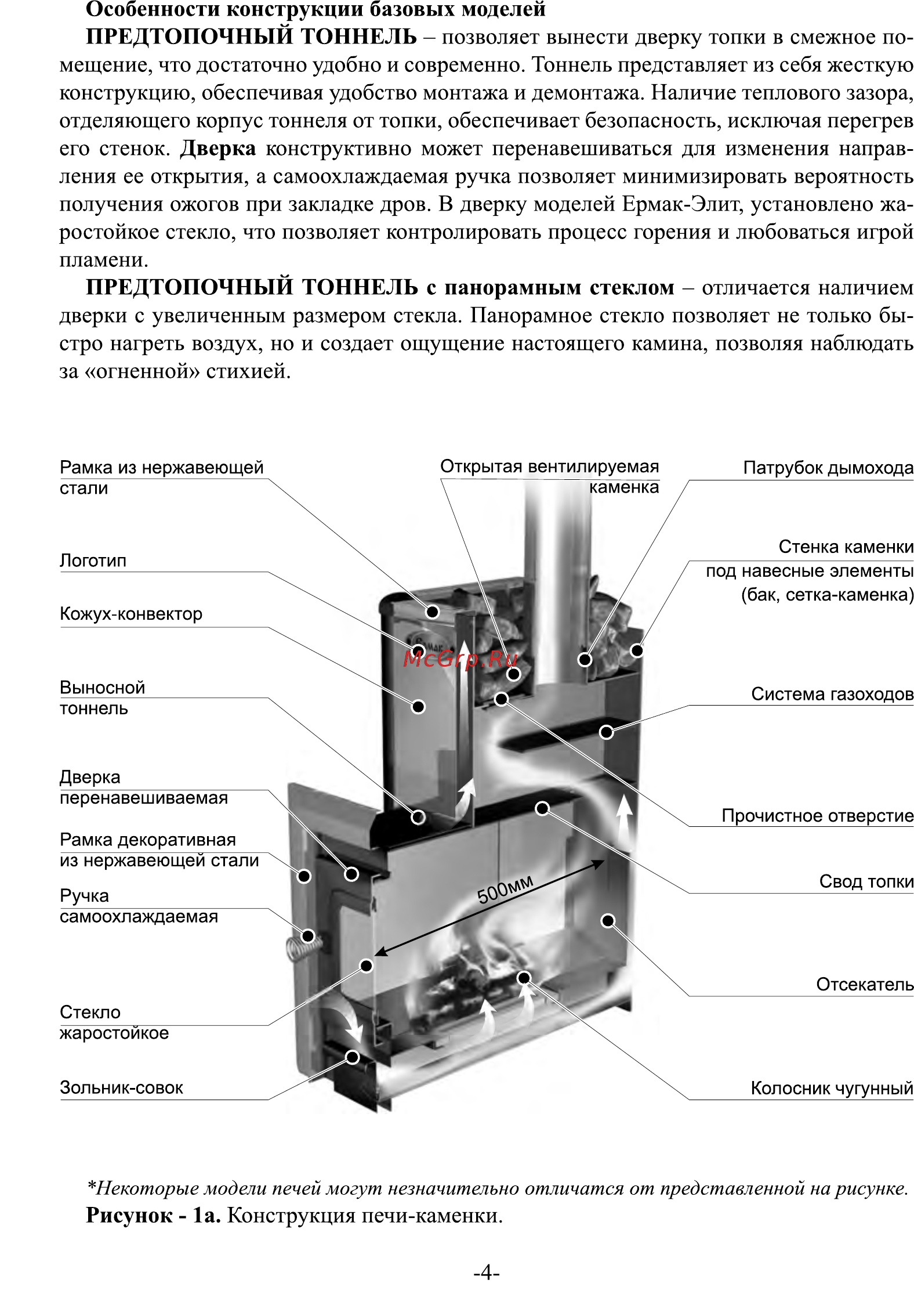

Особенности конструкции базовых моделей ПРЕДТОПОЧНЫИ ТОННЕЛЬ позволяет вынести дверку топки в смежное по мещение что достаточно удобно и современно Тоннель представляет из себя жесткую конструкцию обеспечивая удобство монтажа и демонтажа Наличие теплового зазора отделяющего корпус тоннеля от топки обеспечивает безопасность исключая перегрев его стенок Дверка конструктивно может перенавешиваться для изменения направ ления ее открытия а самоохлаждаемая ручка позволяет минимизировать вероятность получения ожогов при закладке дров В дверку моделей Ермак Элит установлено жа ростойкое стекло что позволяет контролировать процесс горения и любоваться игрой пламени ПРЕДТОПОЧНЫИ ТОННЕЛЬ с панорамным стеклом отличается наличием дверки с увеличенным размером стекла Панорамное стекло позволяет не только бы стро нагреть воздух но и создает ощущение настоящего камина позволяя наблюдать за огненной стихией Рамка из нержавеющей стали Открытая вентилируемая Патрубок дымохода Стенка каменки под навесные элементы бак сетка каменка Логотип Кожух конвектор Выносной тоннель Система газоходов Дверка перенавешиваемая Прочистное отверстие Рамка декоративная из нержавеющей стали Свод топки Ручка самоохлаждаемая Отсекатель Стекло жаростойкое Зольник совок Колосник чугунный Некоторые модели печей могут незначительно отличатся от представленной на рисунке Рисунок 1а Конструкция печи каменки 4
