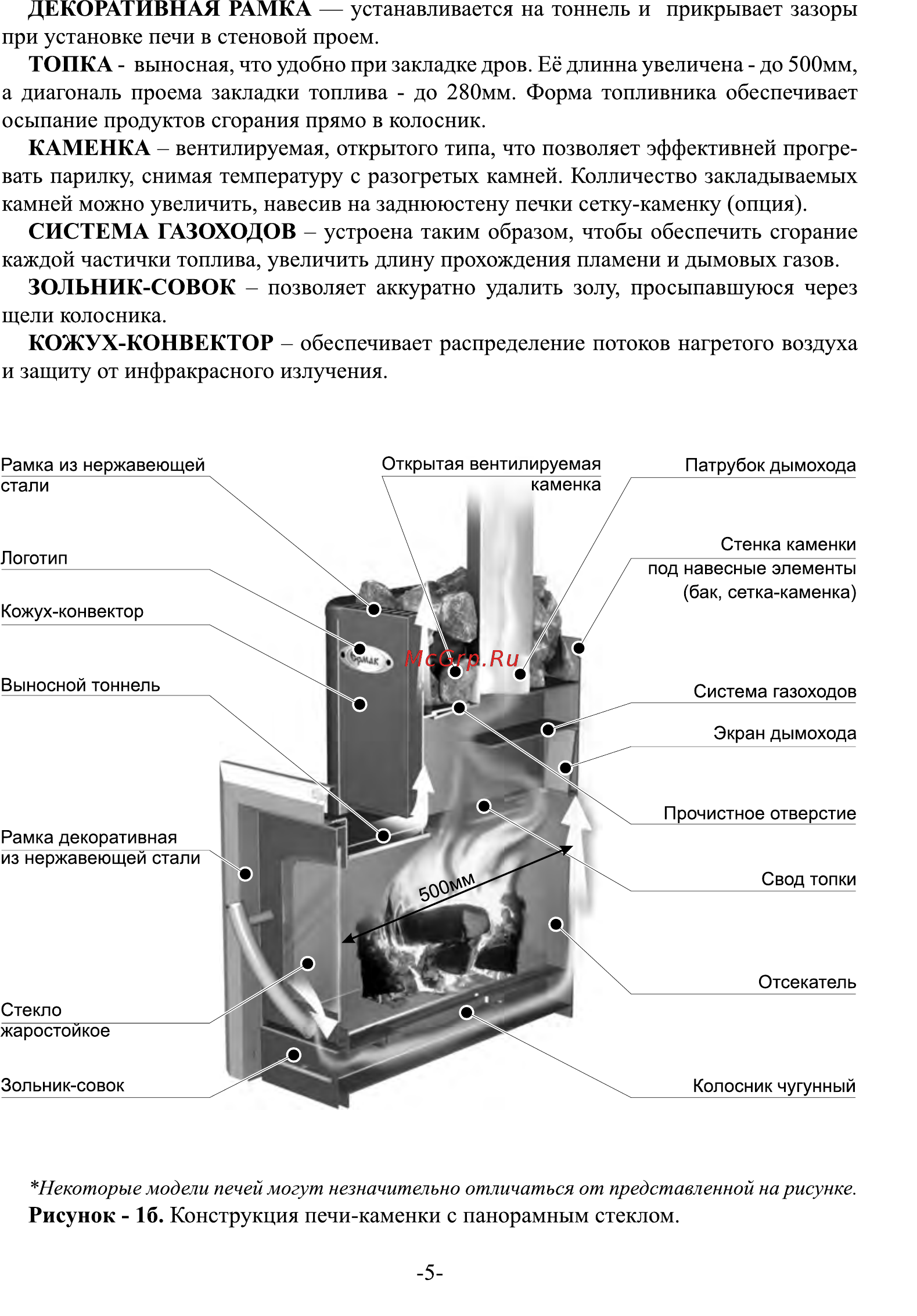

ДЕКОРАТИВНАЯ РАМКА устанавливается на тоннель и прикрывает зазоры при установке печи в стеновой проем ТОПКА выносная что удобно при закладке дров Её длинна увеличена до 500мм а диагональ проема закладки топлива до 280мм Форма топливника обеспечивает осыпание продуктов сгорания прямо в колосник КАМЕНКА вентилируемая открытого типа что позволяет эффективней прогре вать парилку снимая температуру с разогретых камней Колличество закладываемых камней можно увеличить навесив на заднююстену печки сетку каменку опция СИСТЕМА ГАЗОХОДОВ устроена таким образом чтобы обеспечить сгорание каждой частички топлива увеличить длину прохождения пламени и дымовых газов ЗОЛЬНИК СОВОК позволяет аккуратно удалить золу просыпавшуюся через щели колосника КОЖУХ КОНВЕКТОР обеспечивает распределение потоков нагретого воздуха и защиту от инфракрасного излучения Рамка из нержавеющей стали Открытая вентилируемая Патрубок дымохода Стенка каменки под навесные элементы бак сетка каменка Логотип Кожух кон вектор Выносной тоннель Система газоходов Экран дымохода Прочистное отверстие Рамка декоративная из нержавеющей стали Свод топки Отсекатель Стекло жаростойкое Зольник совок Колосник чугунный Некоторые модели печей могут незначительно отличаться от представленной на рисунке Рисунок 16 Конструкция печи каменки с панорамным стеклом 5
