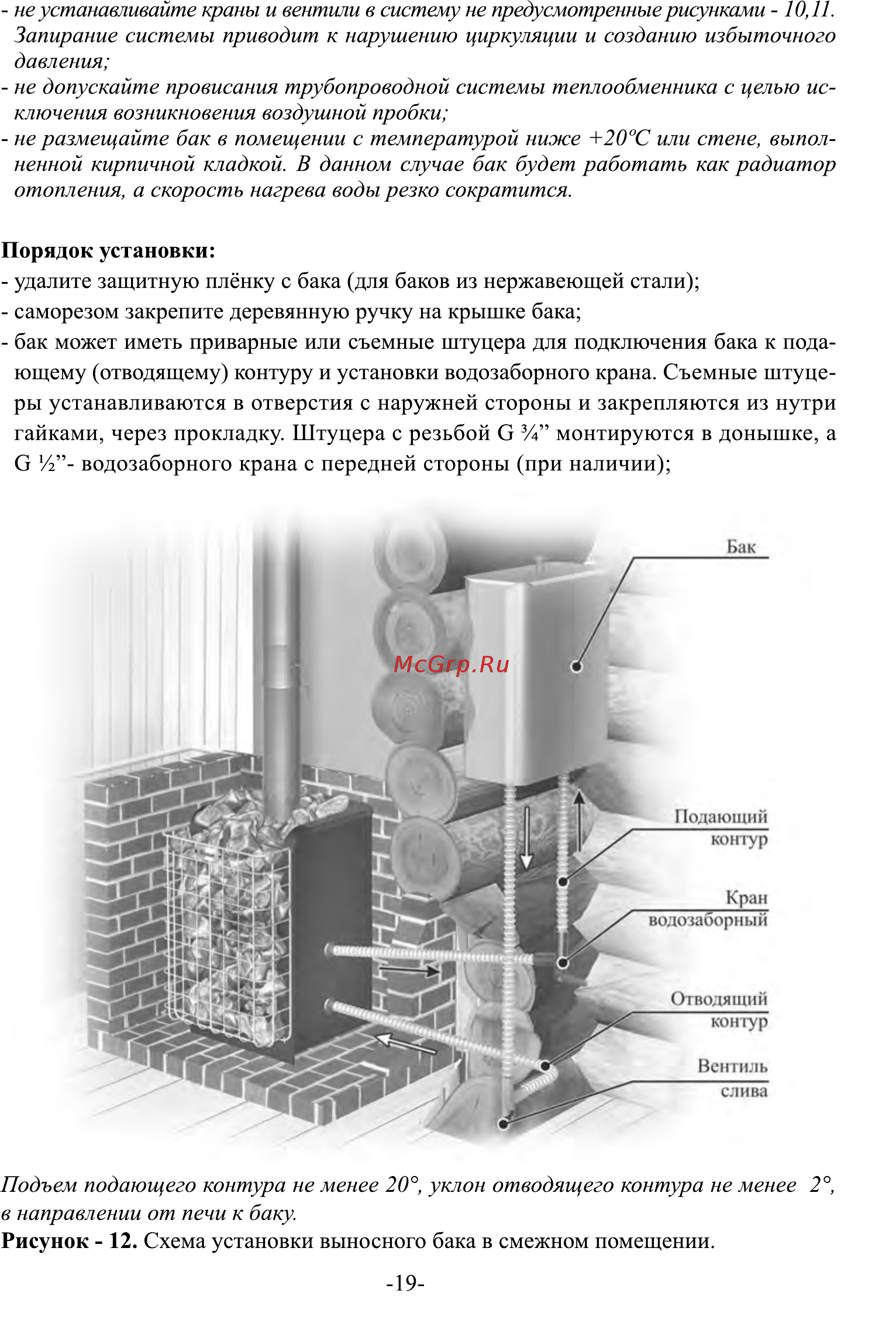

не устанавливайте краны и вентили в систему не предусмотренные рисунками 10 11 Запирание системы приводит к нарушению циркуляции и созданию избыточного давления не допускайте провисания трубопроводной системы теплообменника с целью ис ключения возникновения воздушной пробки не размещайте бак в помещении с температурой ниже 20 С или стене выпол ненной кирпичной кладкой В данном случае бак будет работать как радиатор отопления а скорость нагрева воды резко сократится Порядок установки удалите защитную плёнку с бака для баков из нержавеющей стали саморезом закрепите деревянную ручку на крышке бака бак может иметь приварные или съемные штуцера для подключения бака к пода ющему отводящему контуру и установки водозаборного крана Съемные штуце ры устанавливаются в отверстия с наружней стороны и закрепляются из нутри гайками через прокладку Штуцера с резьбой О монтируются в донышке а О Л водозаборного крана с передней стороны при наличии Бак Подающий контур Кран водозаборный Отводящий контур Вентиль слива Подъем подающего контура не менее 20 уклон отводящего контура не менее 2 в направлении от печи к баку Рисунок 12 Схема установки выносного бака в смежном помещении 19
