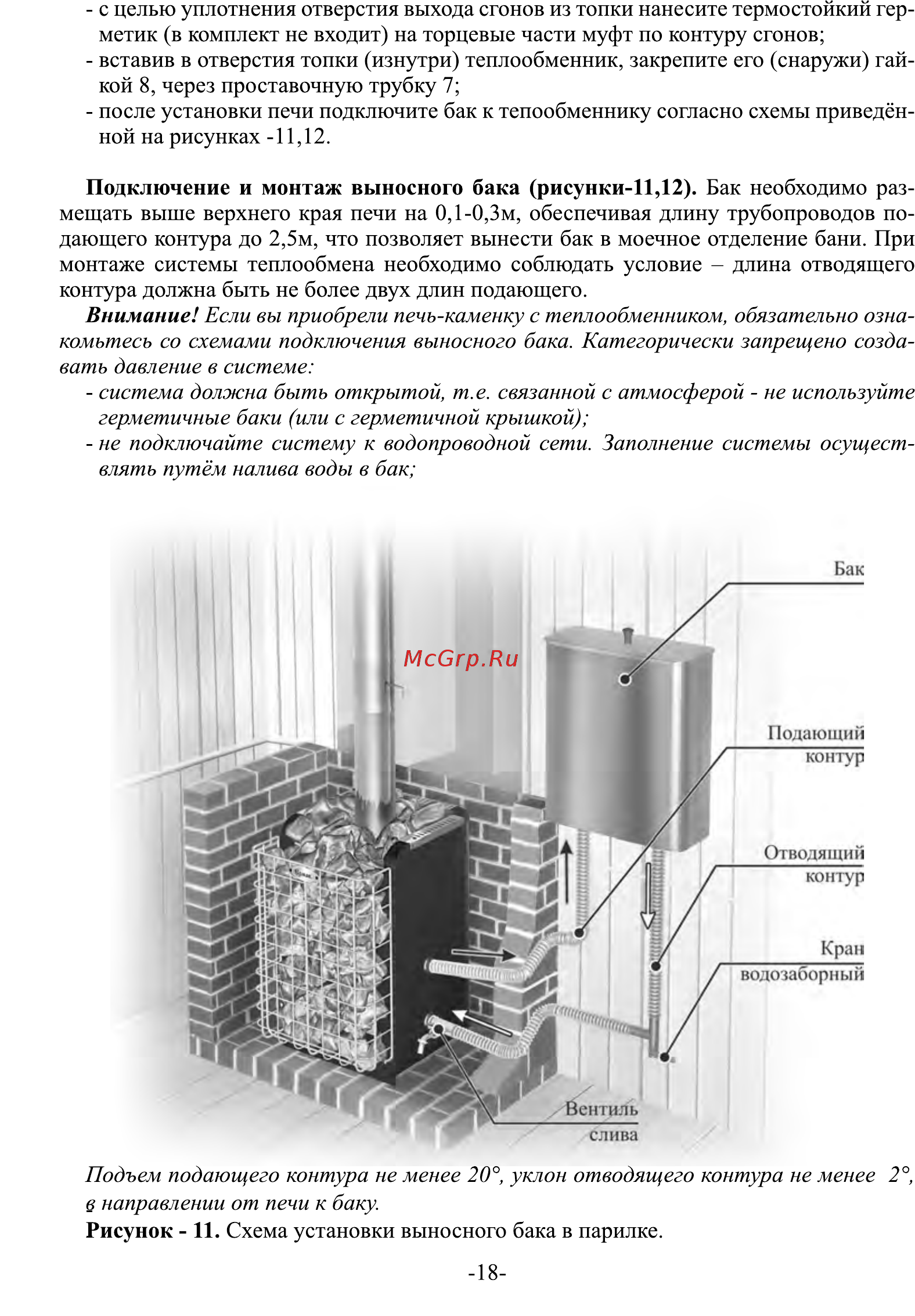

с целью уплотнения отверстия выхода стонов из топки нанесите термостойкий гер метик в комплект не входит на торцевые части муфт по контуру стонов вставив в отверстия топки изнутри теплообменник закрепите его снаружи гай кой 8 через проставочную трубку 7 после установки печи подключите бак к тепообменнику согласно схемы приведён ной на рисунках 11 12 Подключение и монтаж выносного бака рисунки 11 12 Бак необходимо раз мещать выше верхнего края печи на 0 1 0 3м обеспечивая длину трубопроводов по дающего контура до 2 5м что позволяет вынести бак в моечное отделение бани При монтаже системы теплообмена необходимо соблюдать условие длина отводящего контура должна быть не более двух длин подающего Внимание Если вы приобрели печь каменку с теплообменником обязательно озна комьтесь со схемами подключения выносного бака Категорически запрещено созда вать давление в системе система должна быть открытой т е связанной с атмосферой не используйте герметичные баки или с герметичной крышкой не подключайте систему к водопроводной сети Заполнение системы осущест влять путём налива воды в бак Подъем подающего контура не менее 20 уклон отводящего контура не менее 2 в направлении от печи к баку Рисунок 11 Схема установки выносного бака в парилке 18
