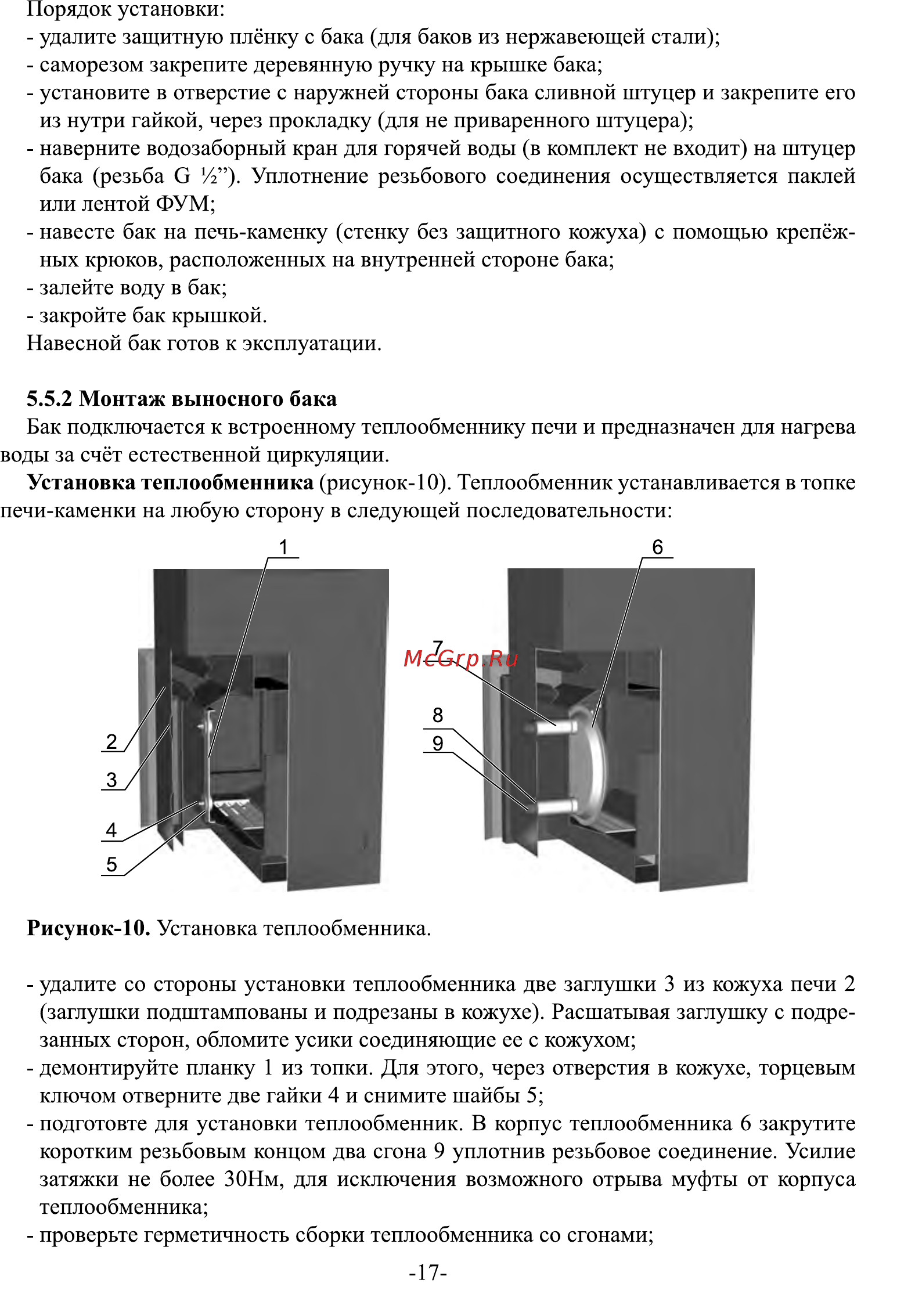

Порядок установки удалите защитную плёнку с бака для баков из нержавеющей стали саморезом закрепите деревянную ручку на крышке бака установите в отверстие с наружней стороны бака сливной штуцер и закрепите его из нутри гайкой через прокладку для не приваренного штуцера наверните водозаборный кран для горячей воды в комплект не входит на штуцер бака резьба О Уплотнение резьбового соединения осуществляется паклей или лентой ФУМ навеете бак на печь каменку стенку без защитного кожуха с помощью крепёж ных крюков расположенных на внутренней стороне бака залейте воду в бак закройте бак крышкой Навесной бак готов к эксплуатации 5 5 2 Монтаж выносного бака Бак подключается к встроенному теплообменнику печи и предназначен для нагрева воды за счёт естественной циркуляции Установка теплообменника рисунок 10 Теплообменник устанавливается в топке печи каменки на любую сторону в следующей последовательности Рисунок 10 Установка теплообменника удалите со стороны установки теплообменника две заглушки 3 из кожуха печи 2 заглушки подштампованы и подрезаны в кожухе Расшатывая заглушку с подре занных сторон обломите усики соединяющие ее с кожухом демонтируйте планку 1 из топки Для этого через отверстия в кожухе торцевым ключом отверните две гайки 4 и снимите шайбы 5 подготовте для установки теплообменник В корпус теплообменника 6 закрутите коротким резьбовым концом два сгона 9 уплотнив резьбовое соединение Усилие затяжки не более ЗОНм для исключения возможного отрыва муфты от корпуса теплообменника проверьте герметичность сборки теплообменника со стонами 17
