Инструкция по эксплуатации Страница: 16

Ермак 12 (2012) Инструкция по эксплуатации онлайн [16/27] 318791

Содержание

Банные печи каменки торговой марки ермак это современные материалы строгий дизайн экологичность и безопасность 1
Благодарим вас за доверие к изделию торговой марки брмдк 1
Ене 1
Ермак 12 ермак элит 12 с ермак 12 пс ермак элит 12 пс 1
Объединяя огромный опыт инженеров и дизайнеров пожелания ценителей и про 1
Паспорт 1
Печи каменки 1
Руководство по эксплуатации 1
Фессионалов тенденции развития в области экологии и безопасности мы создаем со временные печи каменки для бани и сауны 1
Внимание 2
Дверки с увеличенным размером стекла панорамное стекло позволяет не только бы стро нагреть воздух но и создает ощущение настоящего камина позволяя наблюдать за огненной стихией 4
Мещение что достаточно удобно и современно тоннель представляет из себя жесткую конструкцию обеспечивая удобство монтажа и демонтажа наличие теплового зазора отделяющего корпус тоннеля от топки обеспечивает безопасность исключая перегрев его стенок дверка конструктивно может перенавешиваться для изменения направ ления ее открытия а самоохлаждаемая ручка позволяет минимизировать вероятность получения ожогов при закладке дров в дверку моделей ермак элит установлено жа ростойкое стекло что позволяет контролировать процесс горения и любоваться игрой пламени 4
Некоторые модели печей могут незначительно отличатся от представленной на рисунке 4
Особенности конструкции базовых моделей предтопочныи тоннель позволяет вынести дверку топки в смежное по 4
Предтопочныи тоннель с панорамным стеклом отличается наличием 4
Рисунок 1а конструкция печи каменки 4
Д ш в 7
Далее можно выбрать модификацию печи необходимые опции таблица 3 исходя 7
Дополнительной мощности печи дополнительная мощность печи так же необходима для нормальной работы установленных на печь опций 7
Из планировки вашей бани подбор опций печки следует осуществлять в зависимости от требуемого функционала условий установки удобству эксплуатации и обслужива ния некоторые планировки бань и схемы установки печей приведены на рисунке 3 7
На данном этапе необходимо определиться выносится ли тоннель в смежное помеще 7
Ние или нет есть необходимость установки бака для горячей воды или нет и каким обра зом его разместить прямо на печи повесить на стену вывести в моечное отделение 7
Таблица 1 вместимость бани 7
Таблица 2 технические характеристики базовых модлей печей каменок 7
Таблица 3 технические характеристики опций для печей каменок 7
В соответствует толщине металла модуля дымохода рисунок 5 установка печи в парной 11
Лист 11
Ёмг5мм 12
Ковым или несколько ниже а основание фундамент выполнено как одно целое 12
Рисунок 6 установка печи с тоннелем вынесенным в смежное помещение 12
Соответствует толщине металла модуля дымохода внимание уровень полов парилки и помещения куда вынесен тоннель должен быть одина 12
Порядок установки удалите защитную плёнку с бака для баков из нержавеющей стали саморезом закрепите деревянную ручку на крышке бака бак может иметь приварные или съемные штуцера для подключения бака к пода 19
Рисунок 12 схема установки выносного бака в смежном помещении 19
Ющему отводящему контуру и установки водозаборного крана съемные штуце ры устанавливаются в отверстия с наружней стороны и закрепляются из нутри гайками через прокладку штуцера с резьбой о монтируются в донышке а о л водозаборного крана с передней стороны при наличии 19

Похожие устройства

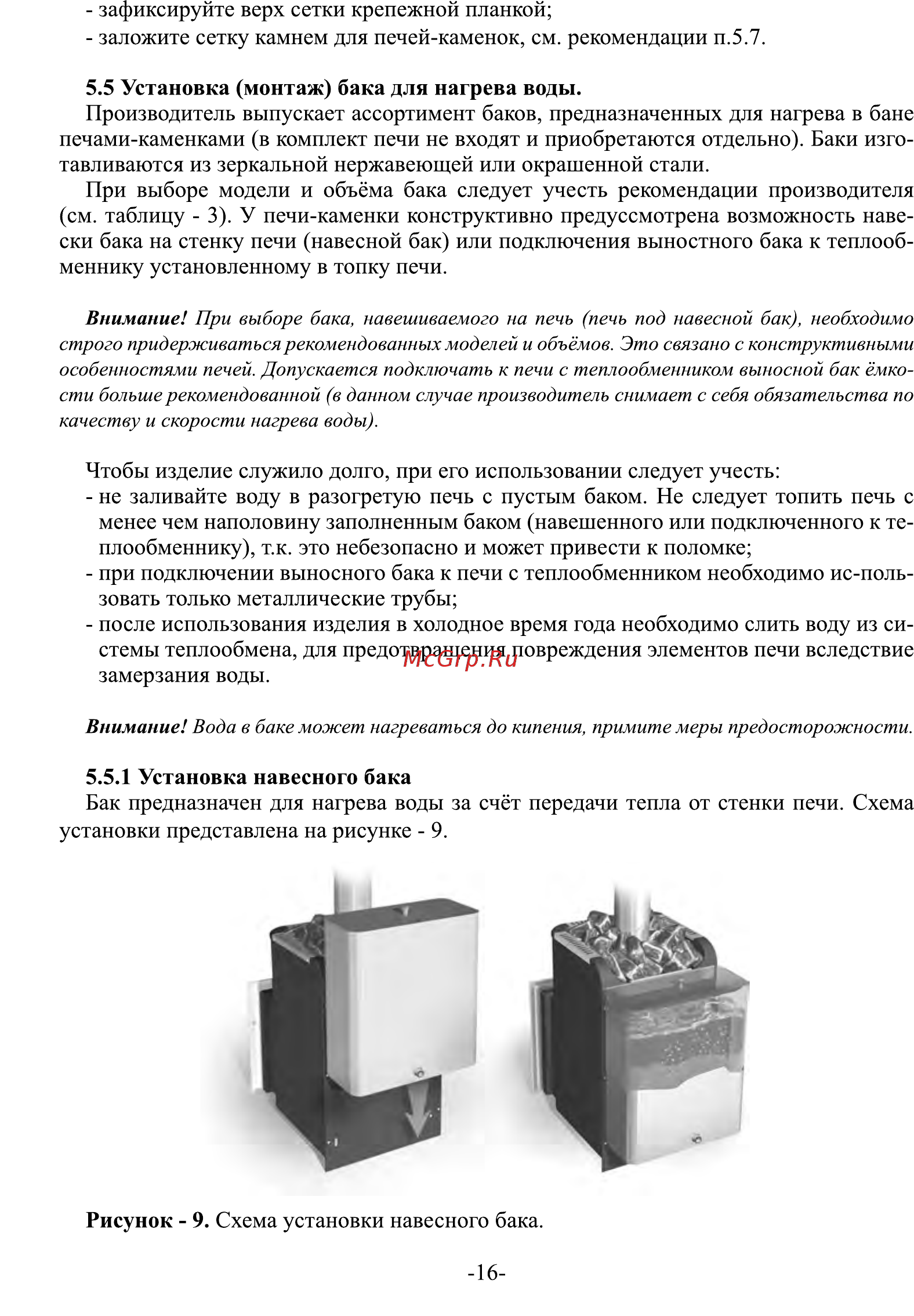

зафиксируйте верх сетки крепежной планкой заложите сетку камнем для печей каменок см рекомендации п 5 7 5 5 Установка монтаж бака для нагрева воды Производитель выпускает ассортимент баков предназначенных для нагрева в бане печами каменками в комплект печи не входят и приобретаются отдельно Баки изго тавливаются из зеркальной нержавеющей или окрашенной стали При выборе модели и объёма бака следует учесть рекомендации производителя см таблицу 3 У печи каменки конструктивно предуссмотрена возможность наве ски бака на стенку печи навесной бак или подключения выностного бака к теплооб меннику установленному в топку печи Внимание При выборе бака навешиваемого на печь печь под навесной бак необходимо строго придерживаться рекомендованных моделей и объёмов Это связано с конструктивными особенностями печей Допускается подключать к печи с теплообменником выносной бак ёмко сти больше рекомендованной в данном случае производитель снимает с себя обязательства по качеству и скорости нагрева воды Чтобы изделие служило долго при его использовании следует учесть не заливайте воду в разогретую печь с пустым баком Не следует топить печь с менее чем наполовину заполненным баком навешенного или подключенного к те плообменнику т к это небезопасно и может привести к поломке при подключении выносного бака к печи с теплообменником необходимо ис пользовать только металлические трубы после использования изделия в холодное время года необходимо слить воду из си стемы теплообмена для предотвращения повреждения элементов печи вследствие замерзания воды Внимание Вода в баке может нагреваться до кипения примите меры предосторожности 5 5 1 Установка навесного бака Бак предназначен для нагрева воды за счёт передачи тепла от стенки печи Схема установки представлена на рисунке 9 Рисунок 9 Схема установки навесного бака 16
