Инструкция по эксплуатации Страница: 15

Ермак 12 (2012) Инструкция по эксплуатации онлайн [15/27] 318791

Содержание

Банные печи каменки торговой марки ермак это современные материалы строгий дизайн экологичность и безопасность 1
Благодарим вас за доверие к изделию торговой марки брмдк 1
Ене 1
Ермак 12 ермак элит 12 с ермак 12 пс ермак элит 12 пс 1
Объединяя огромный опыт инженеров и дизайнеров пожелания ценителей и про 1
Паспорт 1
Печи каменки 1
Руководство по эксплуатации 1
Фессионалов тенденции развития в области экологии и безопасности мы создаем со временные печи каменки для бани и сауны 1
Внимание 2
Дверки с увеличенным размером стекла панорамное стекло позволяет не только бы стро нагреть воздух но и создает ощущение настоящего камина позволяя наблюдать за огненной стихией 4
Мещение что достаточно удобно и современно тоннель представляет из себя жесткую конструкцию обеспечивая удобство монтажа и демонтажа наличие теплового зазора отделяющего корпус тоннеля от топки обеспечивает безопасность исключая перегрев его стенок дверка конструктивно может перенавешиваться для изменения направ ления ее открытия а самоохлаждаемая ручка позволяет минимизировать вероятность получения ожогов при закладке дров в дверку моделей ермак элит установлено жа ростойкое стекло что позволяет контролировать процесс горения и любоваться игрой пламени 4
Некоторые модели печей могут незначительно отличатся от представленной на рисунке 4
Особенности конструкции базовых моделей предтопочныи тоннель позволяет вынести дверку топки в смежное по 4
Предтопочныи тоннель с панорамным стеклом отличается наличием 4
Рисунок 1а конструкция печи каменки 4
Д ш в 7
Далее можно выбрать модификацию печи необходимые опции таблица 3 исходя 7
Дополнительной мощности печи дополнительная мощность печи так же необходима для нормальной работы установленных на печь опций 7
Из планировки вашей бани подбор опций печки следует осуществлять в зависимости от требуемого функционала условий установки удобству эксплуатации и обслужива ния некоторые планировки бань и схемы установки печей приведены на рисунке 3 7
На данном этапе необходимо определиться выносится ли тоннель в смежное помеще 7
Ние или нет есть необходимость установки бака для горячей воды или нет и каким обра зом его разместить прямо на печи повесить на стену вывести в моечное отделение 7
Таблица 1 вместимость бани 7
Таблица 2 технические характеристики базовых модлей печей каменок 7
Таблица 3 технические характеристики опций для печей каменок 7
В соответствует толщине металла модуля дымохода рисунок 5 установка печи в парной 11
Лист 11
Ёмг5мм 12
Ковым или несколько ниже а основание фундамент выполнено как одно целое 12
Рисунок 6 установка печи с тоннелем вынесенным в смежное помещение 12
Соответствует толщине металла модуля дымохода внимание уровень полов парилки и помещения куда вынесен тоннель должен быть одина 12
Порядок установки удалите защитную плёнку с бака для баков из нержавеющей стали саморезом закрепите деревянную ручку на крышке бака бак может иметь приварные или съемные штуцера для подключения бака к пода 19
Рисунок 12 схема установки выносного бака в смежном помещении 19
Ющему отводящему контуру и установки водозаборного крана съемные штуце ры устанавливаются в отверстия с наружней стороны и закрепляются из нутри гайками через прокладку штуцера с резьбой о монтируются в донышке а о л водозаборного крана с передней стороны при наличии 19

Похожие устройства

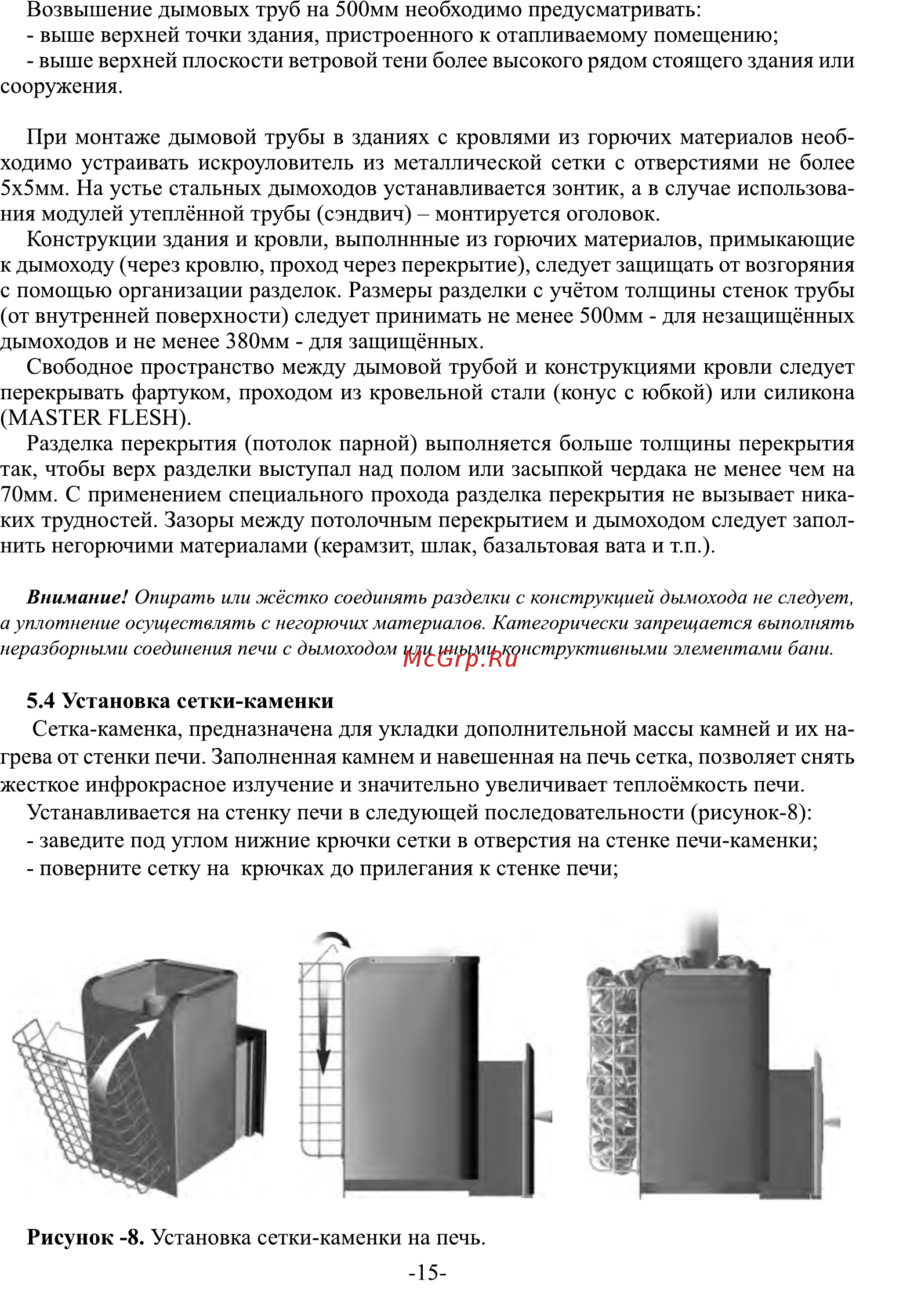

Возвышение дымовых труб на 500мм необходимо предусматривать выше верхней точки здания пристроенного к отапливаемому помещению выше верхней плоскости ветровой тени более высокого рядом стоящего здания или сооружения При монтаже дымовой трубы в зданиях с кровлями из горючих материалов необ ходимо устраивать искроуловитель из металлической сетки с отверстиями не более 5x5мм На устье стальных дымоходов устанавливается зонтик а в случае использова ния модулей утеплённой трубы сэндвич монтируется оголовок Конструкции здания и кровли выполннные из горючих материалов примыкающие к дымоходу через кровлю проход через перекрытие следует защищать от возгоряния с помощью организации разделок Размеры разделки с учётом толщины стенок трубы от внутренней поверхности следует принимать не менее 500мм для незащищённых дымоходов и не менее 380мм для защищённых Свободное пространство между дымовой трубой и конструкциями кровли следует перекрывать фартуком проходом из кровельной стали конус с юбкой или силикона MASTER FLESH Разделка перекрытия потолок парной выполняется больше толщины перекрытия так чтобы верх разделки выступал над полом или засыпкой чердака не менее чем на 70мм С применением специального прохода разделка перекрытия не вызывает ника ких трудностей Зазоры между потолочным перекрытием и дымоходом следует запол нить негорючими материалами керамзит шлак базальтовая вата и т п Внимание Опирать или жёстко соединять разделки с конструкцией дымохода не следует а уплотнение осуществлять с негорючих материалов Категорически запрещается выполнять неразборными соединения печи с дымоходом или иными конструктивными элементами бани 5 4 Установка сетки каменки Сетка каменка предназначена для укладки дополнительной массы камней и их на грева от стенки печи Заполненная камнем и навешенная на печь сетка позволяет снять жесткое инфрокрасное излучение и значительно увеличивает теплоёмкость печи Устанавливается на стенку печи в следующей последовательности рисунок 8 заведите под углом нижние крючки сетки в отверстия на стенке печи каменки поверните сетку на крючках до прилегания к стенке печи Рисунок 8 Установка сетки каменки на печь 15
