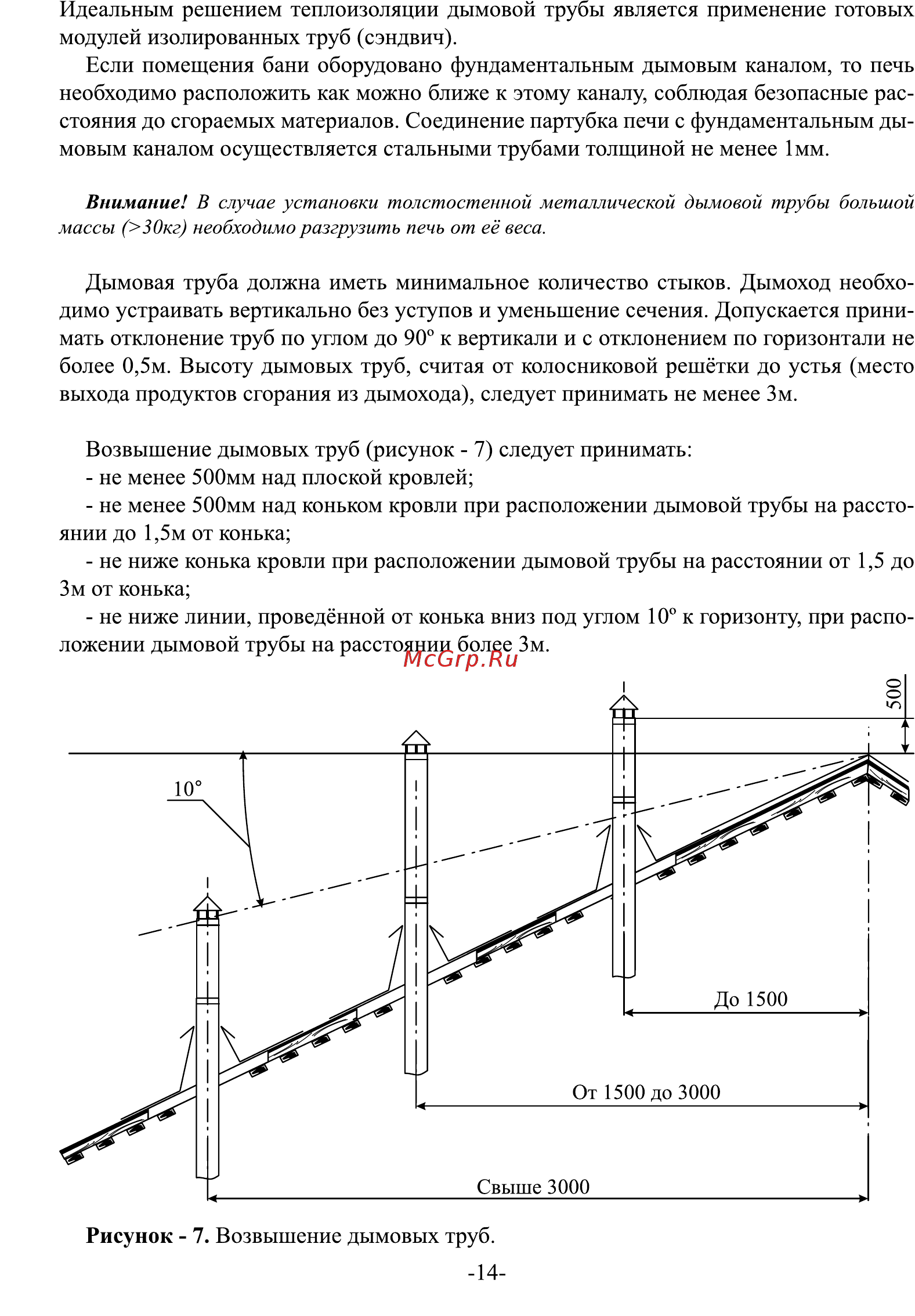

Идеальным решением теплоизоляции дымовой трубы является применение готовых модулей изолированных труб сэндвич Если помещения бани оборудовано фундаментальным дымовым каналом то печь необходимо расположить как можно ближе к этому каналу соблюдая безопасные рас стояния до сгораемых материалов Соединение партубка печи с фундаментальным ды мовым каналом осуществляется стальными трубами толщиной не менее 1мм Внимание В случае установки толстостенной металлической дымовой трубы большой массы 30кг необходимо разгрузить печь от её веса Дымовая труба должна иметь минимальное количество стыков Дымоход необхо димо устраивать вертикально без уступов и уменьшение сечения Допускается прини мать отклонение труб по углом до 90 к вертикали и с отклонением по горизонтали не более 0 5м Высоту дымовых труб считая от колосниковой решётки до устья место выхода продуктов сгорания из дымохода следует принимать не менее Зм Возвышение дымовых труб рисунок 7 следует принимать не менее 500мм над плоской кровлей не менее 500мм над коньком кровли при расположении дымовой трубы на рассто янии до 1 5 м от конька не ниже конька кровли при расположении дымовой трубы на расстоянии от 1 5 до Зм от конька не ниже линии проведённой от конька вниз под углом 10 к горизонту при распо ложении дымовой трубы на расстоянии более Зм Свыше 3000 Рисунок 7 Возвышение дымовых труб 14
