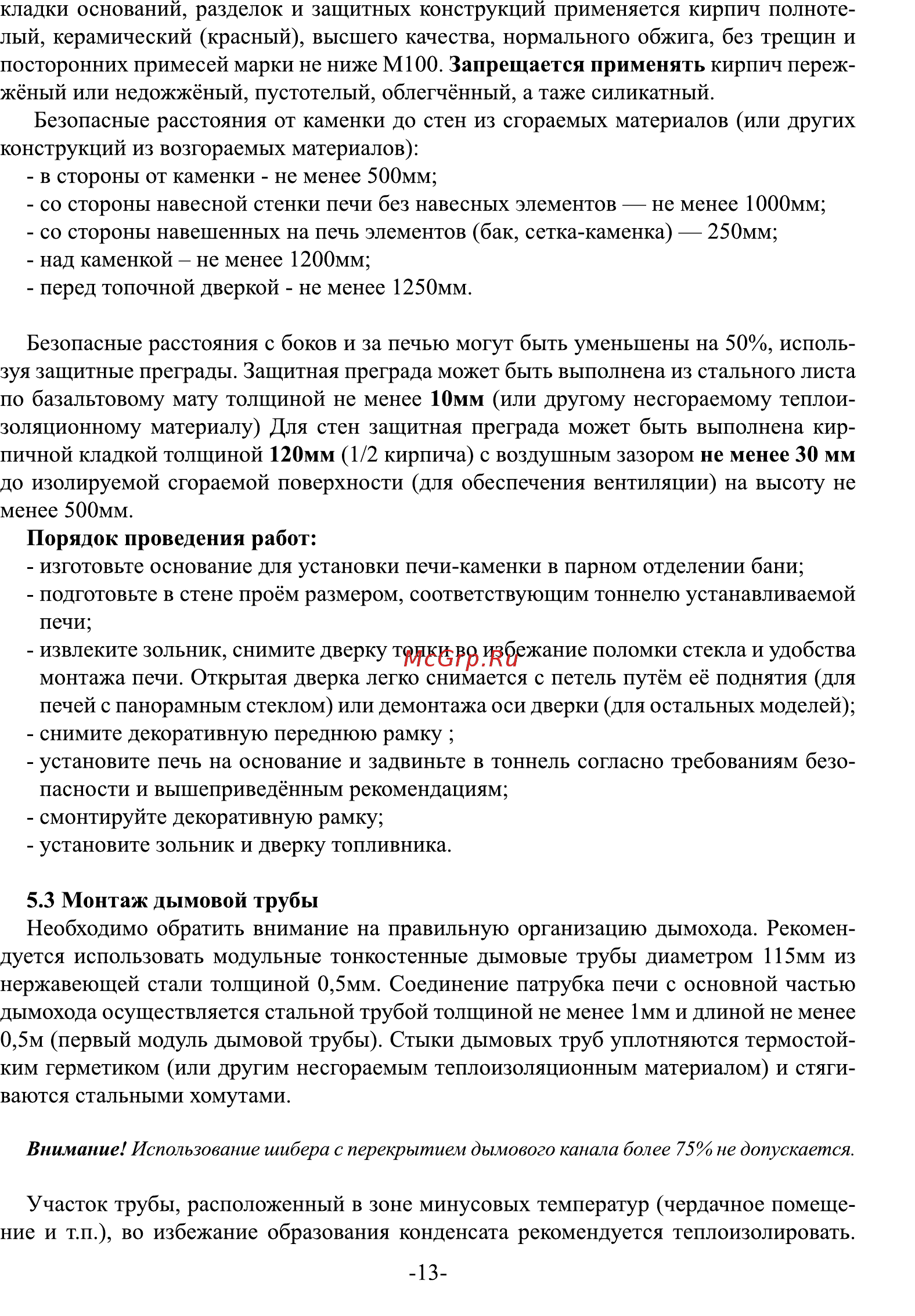

кладки оснований разделок и защитных конструкций применяется кирпич полноте лый керамический красный высшего качества нормального обжига без трещин и посторонних примесей марки не ниже М100 Запрещается применять кирпич пережжёный или недожжёный пустотелый облегчённый а таже силикатный Безопасные расстояния от каменки до стен из сгораемых материалов или других конструкций из возгораемых материалов в стороны от каменки не менее 500мм со стороны навесной стенки печи без навесных элементов не менее 1000мм со стороны навешенных на печь элементов бак сетка каменка 250мм над каменкой не менее 1200мм перед топочной дверкой не менее 1250мм Безопасные расстояния с боков и за печью могут быть уменьшены на 50 исполь зуя защитные преграды Защитная преграда может быть выполнена из стального листа по базальтовому мату толщиной не менее 10мм или другому несгораемому теплои золяционному материалу Для стен защитная преграда может быть выполнена кир пичной кладкой толщиной 120мм 1 2 кирпича с воздушным зазором не менее 30 мм до изолируемой сгораемой поверхности для обеспечения вентиляции на высоту не менее 500мм Порядок проведения работ изготовьте основание для установки печи каменки в парном отделении бани подготовьте в стене проём размером соответствующим тоннелю устанавливаемой печи извлеките зольник снимите дверку топки во избежание поломки стекла и удобства монтажа печи Открытая дверка легко снимается с петель путём её поднятия для печей с панорамным стеклом или демонтажа оси дверки для остальных моделей снимите декоративную переднюю рамку установите печь на основание и задвиньте в тоннель согласно требованиям безо пасности и вышеприведённым рекомендациям смонтируйте декоративную рамку установите зольник и дверку топливника 5 3 Монтаж дымовой трубы Необходимо обратить внимание на правильную организацию дымохода Рекомен дуется использовать модульные тонкостенные дымовые трубы диаметром 115мм из нержавеющей стали толщиной 0 5мм Соединение патрубка печи с основной частью дымохода осуществляется стальной трубой толщиной не менее 1мм и длиной не менее 0 5м первый модуль дымовой трубы Стыки дымовых труб уплотняются термостой ким герметиком или другим несгораемым теплоизоляционным материалом и стяги ваются стальными хомутами Внимание Использование шибера с перекрытием дымового канала более 75 не допускается Участок трубы расположенный в зоне минусовых температур чердачное помеще ние и т п во избежание образования конденсата рекомендуется теплоизолировать 13
