Инструкция по эксплуатации Страница: 20

Ермак 12 (2012) Инструкция по эксплуатации онлайн [20/27] 318791

Содержание

Банные печи каменки торговой марки ермак это современные материалы строгий дизайн экологичность и безопасность 1
Благодарим вас за доверие к изделию торговой марки брмдк 1
Ене 1
Ермак 12 ермак элит 12 с ермак 12 пс ермак элит 12 пс 1
Объединяя огромный опыт инженеров и дизайнеров пожелания ценителей и про 1
Паспорт 1
Печи каменки 1
Руководство по эксплуатации 1
Фессионалов тенденции развития в области экологии и безопасности мы создаем со временные печи каменки для бани и сауны 1
Внимание 2
Дверки с увеличенным размером стекла панорамное стекло позволяет не только бы стро нагреть воздух но и создает ощущение настоящего камина позволяя наблюдать за огненной стихией 4
Мещение что достаточно удобно и современно тоннель представляет из себя жесткую конструкцию обеспечивая удобство монтажа и демонтажа наличие теплового зазора отделяющего корпус тоннеля от топки обеспечивает безопасность исключая перегрев его стенок дверка конструктивно может перенавешиваться для изменения направ ления ее открытия а самоохлаждаемая ручка позволяет минимизировать вероятность получения ожогов при закладке дров в дверку моделей ермак элит установлено жа ростойкое стекло что позволяет контролировать процесс горения и любоваться игрой пламени 4
Некоторые модели печей могут незначительно отличатся от представленной на рисунке 4
Особенности конструкции базовых моделей предтопочныи тоннель позволяет вынести дверку топки в смежное по 4
Предтопочныи тоннель с панорамным стеклом отличается наличием 4
Рисунок 1а конструкция печи каменки 4
Д ш в 7
Далее можно выбрать модификацию печи необходимые опции таблица 3 исходя 7
Дополнительной мощности печи дополнительная мощность печи так же необходима для нормальной работы установленных на печь опций 7
Из планировки вашей бани подбор опций печки следует осуществлять в зависимости от требуемого функционала условий установки удобству эксплуатации и обслужива ния некоторые планировки бань и схемы установки печей приведены на рисунке 3 7
На данном этапе необходимо определиться выносится ли тоннель в смежное помеще 7
Ние или нет есть необходимость установки бака для горячей воды или нет и каким обра зом его разместить прямо на печи повесить на стену вывести в моечное отделение 7
Таблица 1 вместимость бани 7
Таблица 2 технические характеристики базовых модлей печей каменок 7
Таблица 3 технические характеристики опций для печей каменок 7
В соответствует толщине металла модуля дымохода рисунок 5 установка печи в парной 11
Лист 11
Ёмг5мм 12
Ковым или несколько ниже а основание фундамент выполнено как одно целое 12
Рисунок 6 установка печи с тоннелем вынесенным в смежное помещение 12
Соответствует толщине металла модуля дымохода внимание уровень полов парилки и помещения куда вынесен тоннель должен быть одина 12
Порядок установки удалите защитную плёнку с бака для баков из нержавеющей стали саморезом закрепите деревянную ручку на крышке бака бак может иметь приварные или съемные штуцера для подключения бака к пода 19
Рисунок 12 схема установки выносного бака в смежном помещении 19
Ющему отводящему контуру и установки водозаборного крана съемные штуце ры устанавливаются в отверстия с наружней стороны и закрепляются из нутри гайками через прокладку штуцера с резьбой о монтируются в донышке а о л водозаборного крана с передней стороны при наличии 19

Похожие устройства

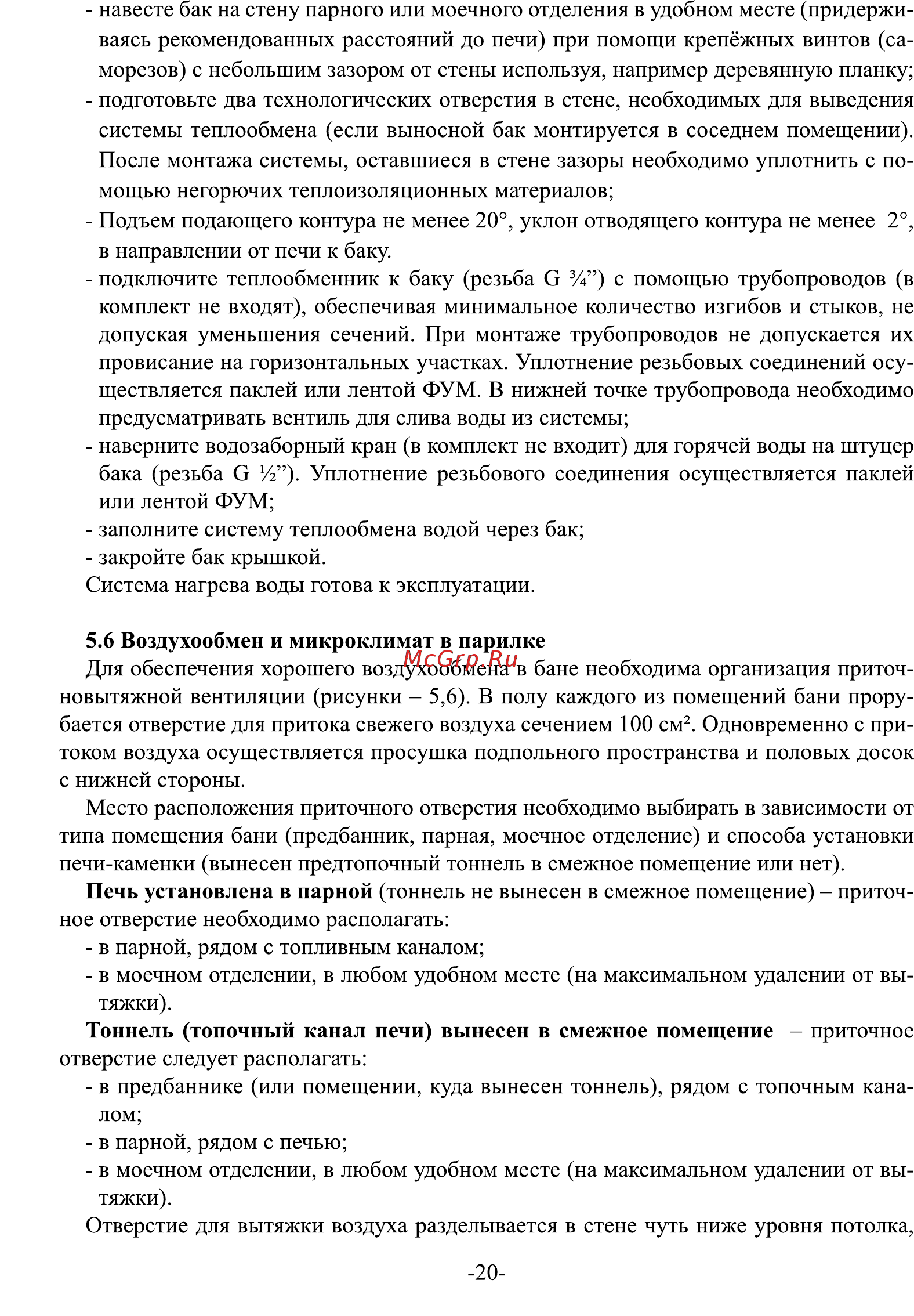

навеете бак на стену парного или моечного отделения в удобном месте придержи ваясь рекомендованных расстояний до печи при помощи крепёжных винтов са морезов с небольшим зазором от стены используя например деревянную планку подготовьте два технологических отверстия в стене необходимых для выведения системы теплообмена если выносной бак монтируется в соседнем помещении После монтажа системы оставшиеся в стене зазоры необходимо уплотнить с по мощью негорючих теплоизоляционных материалов Подъем подающего контура не менее 20 уклон отводящего контура не менее 2 в направлении от печи к баку подключите теплообменник к баку резьба О с помощью трубопроводов в комплект не входят обеспечивая минимальное количество изгибов и стыков не допуская уменьшения сечений При монтаже трубопроводов не допускается их провисание на горизонтальных участках Уплотнение резьбовых соединений осу ществляется паклей или лентой ФУМ В нижней точке трубопровода необходимо предусматривать вентиль для слива воды из системы наверните водозаборный кран в комплект не входит для горячей воды на штуцер бака резьба О Уз Уплотнение резьбового соединения осуществляется паклей или лентой ФУМ заполните систему теплообмена водой через бак закройте бак крышкой Система нагрева воды готова к эксплуатации 5 6 Воздухообмен и микроклимат в парилке Для обеспечения хорошего воздухообмена в бане необходима организация приточ новытяжной вентиляции рисунки 5 6 В полу каждого из помещений бани прору бается отверстие для притока свежего воздуха сечением 100 см2 Одновременно с при током воздуха осуществляется просушка подпольного пространства и половых досок с нижней стороны Место расположения приточного отверстия необходимо выбирать в зависимости от типа помещения бани предбанник парная моечное отделение и способа установки печи каменки вынесен предтопочный тоннель в смежное помещение или нет Печь установлена в парной тоннель не вынесен в смежное помещение приточ ное отверстие необходимо располагать в парной рядом с топливным каналом в моечном отделении в любом удобном месте на максимальном удалении от вы тяжки Тоннель топочный канал печи вынесен в смежное помещение приточное отверстие следует располагать в предбаннике или помещении куда вынесен тоннель рядом с топочным кана лом в парной рядом с печью в моечном отделении в любом удобном месте на максимальном удалении от вы тяжки Отверстие для вытяжки воздуха разделывается в стене чуть ниже уровня потолка 20
