Инструкция по эксплуатации Страница: 21

Ермак 12 (2012) Инструкция по эксплуатации онлайн [21/27] 318791

Содержание

Банные печи каменки торговой марки ермак это современные материалы строгий дизайн экологичность и безопасность 1
Благодарим вас за доверие к изделию торговой марки брмдк 1
Ене 1
Ермак 12 ермак элит 12 с ермак 12 пс ермак элит 12 пс 1
Объединяя огромный опыт инженеров и дизайнеров пожелания ценителей и про 1
Паспорт 1
Печи каменки 1
Руководство по эксплуатации 1
Фессионалов тенденции развития в области экологии и безопасности мы создаем со временные печи каменки для бани и сауны 1
Внимание 2
Дверки с увеличенным размером стекла панорамное стекло позволяет не только бы стро нагреть воздух но и создает ощущение настоящего камина позволяя наблюдать за огненной стихией 4
Мещение что достаточно удобно и современно тоннель представляет из себя жесткую конструкцию обеспечивая удобство монтажа и демонтажа наличие теплового зазора отделяющего корпус тоннеля от топки обеспечивает безопасность исключая перегрев его стенок дверка конструктивно может перенавешиваться для изменения направ ления ее открытия а самоохлаждаемая ручка позволяет минимизировать вероятность получения ожогов при закладке дров в дверку моделей ермак элит установлено жа ростойкое стекло что позволяет контролировать процесс горения и любоваться игрой пламени 4
Некоторые модели печей могут незначительно отличатся от представленной на рисунке 4
Особенности конструкции базовых моделей предтопочныи тоннель позволяет вынести дверку топки в смежное по 4
Предтопочныи тоннель с панорамным стеклом отличается наличием 4
Рисунок 1а конструкция печи каменки 4
Д ш в 7
Далее можно выбрать модификацию печи необходимые опции таблица 3 исходя 7
Дополнительной мощности печи дополнительная мощность печи так же необходима для нормальной работы установленных на печь опций 7
Из планировки вашей бани подбор опций печки следует осуществлять в зависимости от требуемого функционала условий установки удобству эксплуатации и обслужива ния некоторые планировки бань и схемы установки печей приведены на рисунке 3 7
На данном этапе необходимо определиться выносится ли тоннель в смежное помеще 7
Ние или нет есть необходимость установки бака для горячей воды или нет и каким обра зом его разместить прямо на печи повесить на стену вывести в моечное отделение 7
Таблица 1 вместимость бани 7
Таблица 2 технические характеристики базовых модлей печей каменок 7
Таблица 3 технические характеристики опций для печей каменок 7
В соответствует толщине металла модуля дымохода рисунок 5 установка печи в парной 11
Лист 11
Ёмг5мм 12
Ковым или несколько ниже а основание фундамент выполнено как одно целое 12
Рисунок 6 установка печи с тоннелем вынесенным в смежное помещение 12
Соответствует толщине металла модуля дымохода внимание уровень полов парилки и помещения куда вынесен тоннель должен быть одина 12
Порядок установки удалите защитную плёнку с бака для баков из нержавеющей стали саморезом закрепите деревянную ручку на крышке бака бак может иметь приварные или съемные штуцера для подключения бака к пода 19
Рисунок 12 схема установки выносного бака в смежном помещении 19
Ющему отводящему контуру и установки водозаборного крана съемные штуце ры устанавливаются в отверстия с наружней стороны и закрепляются из нутри гайками через прокладку штуцера с резьбой о монтируются в донышке а о л водозаборного крана с передней стороны при наличии 19

Похожие устройства

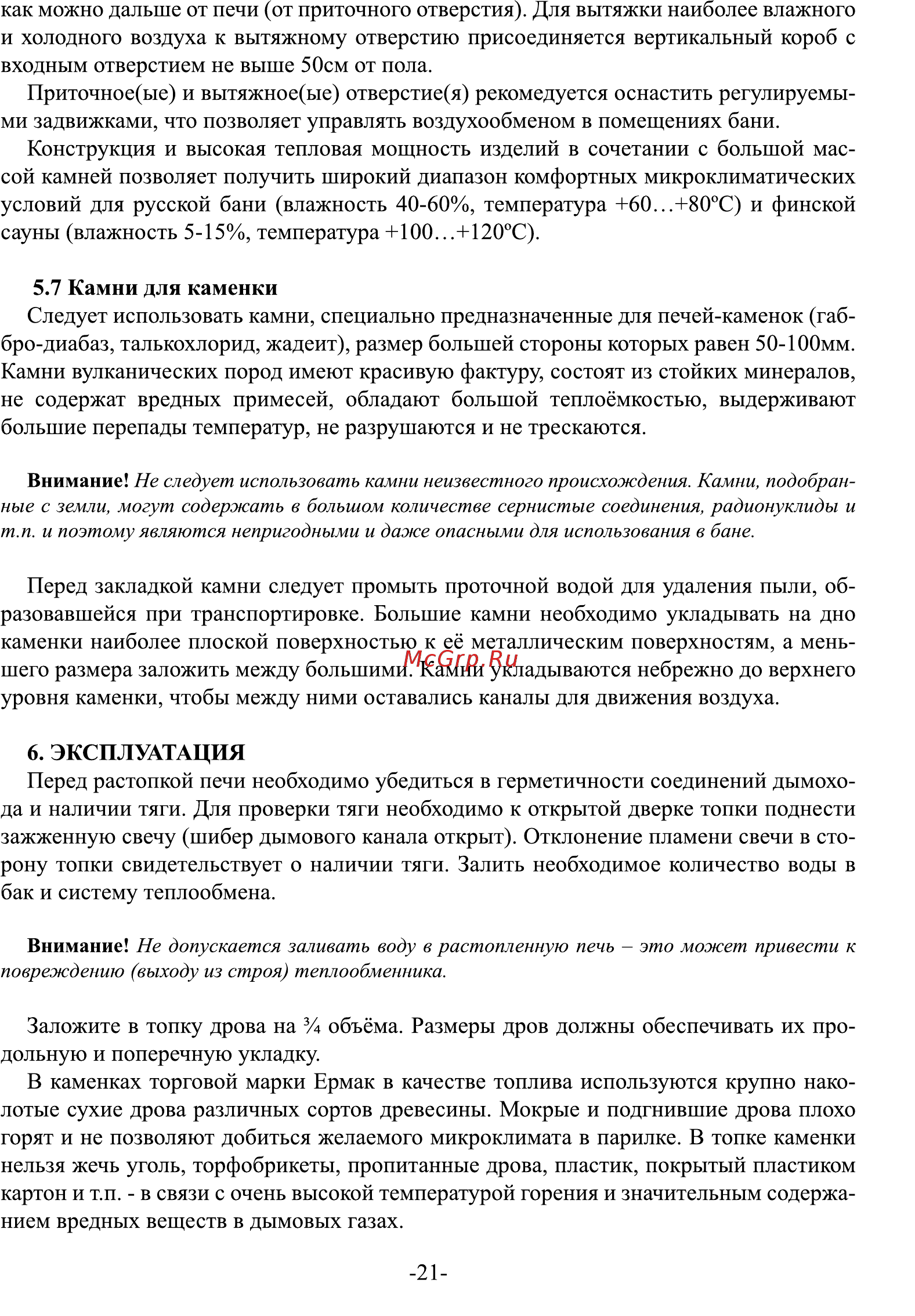

как можно дальше от печи от приточного отверстия Для вытяжки наиболее влажного и холодного воздуха к вытяжному отверстию присоединяется вертикальный короб с входным отверстием не выше 50см от пола Приточное ые и вытяжное ые отверстие я рекомедуется оснастить регулируемы ми задвижками что позволяет управлять воздухообменом в помещениях бани Конструкция и высокая тепловая мощность изделий в сочетании с большой мас сой камней позволяет получить широкий диапазон комфортных микроклиматических условий для русской бани влажность 40 60 температура 60 80 С и финской сауны влажность 5 15 температура 100 120 С 5 7 Камни для каменки Следует использовать камни специально предназначенные для печей каменок габ бро диабаз талькохлорид жадеит размер большей стороны которых равен 50 100мм Камни вулканических пород имеют красивую фактуру состоят из стойких минералов не содержат вредных примесей обладают большой теплоёмкостью выдерживают большие перепады температур не разрушаются и не трескаются Внимание Не следует использовать камни неизвестного происхождения Камни подобран ные с земли могут содержать в большом количестве сернистые соединения радионуклиды и т п и поэтому являются непригодными и даже опасными для использования в бане Перед закладкой камни следует промыть проточной водой для удаления пыли об разовавшейся при транспортировке Большие камни необходимо укладывать на дно каменки наиболее плоской поверхностью к её металлическим поверхностям а мень шего размера заложить между большими Камни укладываются небрежно до верхнего уровня каменки чтобы между ними оставались каналы для движения воздуха 6 ЭКСПЛУАТАЦИЯ Перед растопкой печи необходимо убедиться в герметичности соединений дымохо да и наличии тяги Для проверки тяги необходимо к открытой дверке топки поднести зажженную свечу шибер дымового канала открыт Отклонение пламени свечи в сто рону топки свидетельствует о наличии тяги Залить необходимое количество воды в бак и систему теплообмена Внимание Не допускается заливать воду в растопленную печь это может привести к повреждению выходу из строя теплообменника Заложите в топку дрова на объёма Размеры дров должны обеспечивать их про дольную и поперечную укладку В каменках торговой марки Ермак в качестве топлива используются крупно нако лотые сухие дрова различных сортов древесины Мокрые и подгнившие дрова плохо горят и не позволяют добиться желаемого микроклимата в парилке В топке каменки нельзя жечь уголь торфобрикеты пропитанные дрова пластик покрытый пластиком картон и т п в связи с очень высокой температурой горения и значительным содержа нием вредных веществ в дымовых газах 21
