Ермак 12 (2012) Инструкция по эксплуатации онлайн [22/27] 318791

Содержание

Банные печи каменки торговой марки ермак это современные материалы строгий дизайн экологичность и безопасность 1
Благодарим вас за доверие к изделию торговой марки брмдк 1
Ене 1
Ермак 12 ермак элит 12 с ермак 12 пс ермак элит 12 пс 1
Объединяя огромный опыт инженеров и дизайнеров пожелания ценителей и про 1
Паспорт 1
Печи каменки 1
Руководство по эксплуатации 1
Фессионалов тенденции развития в области экологии и безопасности мы создаем со временные печи каменки для бани и сауны 1
Внимание 2
Дверки с увеличенным размером стекла панорамное стекло позволяет не только бы стро нагреть воздух но и создает ощущение настоящего камина позволяя наблюдать за огненной стихией 4
Мещение что достаточно удобно и современно тоннель представляет из себя жесткую конструкцию обеспечивая удобство монтажа и демонтажа наличие теплового зазора отделяющего корпус тоннеля от топки обеспечивает безопасность исключая перегрев его стенок дверка конструктивно может перенавешиваться для изменения направ ления ее открытия а самоохлаждаемая ручка позволяет минимизировать вероятность получения ожогов при закладке дров в дверку моделей ермак элит установлено жа ростойкое стекло что позволяет контролировать процесс горения и любоваться игрой пламени 4
Некоторые модели печей могут незначительно отличатся от представленной на рисунке 4
Особенности конструкции базовых моделей предтопочныи тоннель позволяет вынести дверку топки в смежное по 4
Предтопочныи тоннель с панорамным стеклом отличается наличием 4
Рисунок 1а конструкция печи каменки 4
Д ш в 7
Далее можно выбрать модификацию печи необходимые опции таблица 3 исходя 7
Дополнительной мощности печи дополнительная мощность печи так же необходима для нормальной работы установленных на печь опций 7
Из планировки вашей бани подбор опций печки следует осуществлять в зависимости от требуемого функционала условий установки удобству эксплуатации и обслужива ния некоторые планировки бань и схемы установки печей приведены на рисунке 3 7
На данном этапе необходимо определиться выносится ли тоннель в смежное помеще 7
Ние или нет есть необходимость установки бака для горячей воды или нет и каким обра зом его разместить прямо на печи повесить на стену вывести в моечное отделение 7
Таблица 1 вместимость бани 7
Таблица 2 технические характеристики базовых модлей печей каменок 7
Таблица 3 технические характеристики опций для печей каменок 7
В соответствует толщине металла модуля дымохода рисунок 5 установка печи в парной 11
Лист 11
Ёмг5мм 12
Ковым или несколько ниже а основание фундамент выполнено как одно целое 12
Рисунок 6 установка печи с тоннелем вынесенным в смежное помещение 12
Соответствует толщине металла модуля дымохода внимание уровень полов парилки и помещения куда вынесен тоннель должен быть одина 12
Порядок установки удалите защитную плёнку с бака для баков из нержавеющей стали саморезом закрепите деревянную ручку на крышке бака бак может иметь приварные или съемные штуцера для подключения бака к пода 19
Рисунок 12 схема установки выносного бака в смежном помещении 19
Ющему отводящему контуру и установки водозаборного крана съемные штуце ры устанавливаются в отверстия с наружней стороны и закрепляются из нутри гайками через прокладку штуцера с резьбой о монтируются в донышке а о л водозаборного крана с передней стороны при наличии 19

Похожие устройства

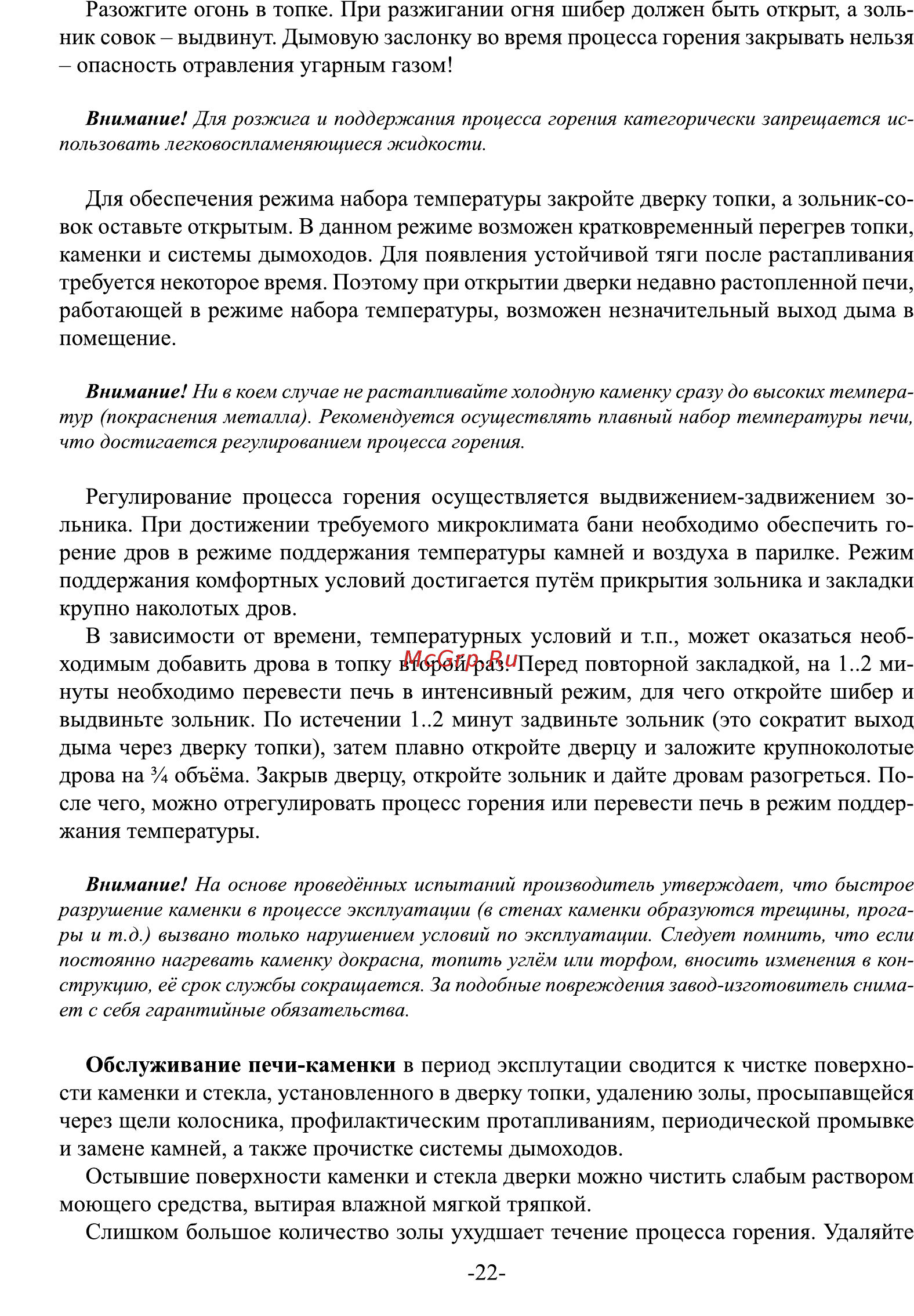

Разожгите огонь в топке При разжигании огня шибер должен быть открыт а золь ник совок выдвинут Дымовую заслонку во время процесса горения закрывать нельзя опасность отравления угарным газом Внимание Для розжига и поддержания процесса горения категорически запрещается ис пользовать легковоспламеняющиеся жидкости Для обеспечения режима набора температуры закройте дверку топки а зольник со вок оставьте открытым В данном режиме возможен кратковременный перегрев топки каменки и системы дымоходов Для появления устойчивой тяги после растапливания требуется некоторое время Поэтому при открытии дверки недавно растопленной печи работающей в режиме набора температуры возможен незначительный выход дыма в помещение Внимание Ни в коем случае не растапливайте холодную каменку сразу до высоких темпера тур покраснения металла Рекомендуется осуществлять плавный набор температуры печи что достигается регулированием процесса горения Регулирование процесса горения осуществляется выдвижением задвижением зо льника При достижении требуемого микроклимата бани необходимо обеспечить го рение дров в режиме поддержания температуры камней и воздуха в парилке Режим поддержания комфортных условий достигается путём прикрытия зольника и закладки крупно наколотых дров В зависимости от времени температурных условий и т п может оказаться необ ходимым добавить дрова в топку второй раз Перед повторной закладкой на 1 2 ми нуты необходимо перевести печь в интенсивный режим для чего откройте шибер и выдвиньте зольник По истечении 1 2 минут задвиньте зольник это сократит выход дыма через дверку топки затем плавно откройте дверцу и заложите крупноколотые дрова на объёма Закрыв дверцу откройте зольник и дайте дровам разогреться По сле чего можно отрегулировать процесс горения или перевести печь в режим поддер жания температуры Внимание На основе проведённых испытаний производитель утверждает что быстрое разрушение каменки в процессе эксплуатации в стенах каменки образуются трещины прога ры и т д вызвано только нарушением условий по эксплуатации Следует помнить что если постоянно нагревать каменку докрасна топить углём или торфом вносить изменения в кон струкцию её срок службы сокращается За подобные повреждения завод изготовитель снима ет с себя гарантийные обязательства Обслуживание печи каменки в период эксплутации сводится к чистке поверхно сти каменки и стекла установленного в дверку топки удалению золы просыпавщейся через щели колосника профилактическим протапливаниям периодической промывке и замене камней а также прочистке системы дымоходов Остывшие поверхности каменки и стекла дверки можно чистить слабым раствором моющего средства вытирая влажной мягкой тряпкой Слишком большое количество золы ухудшает течение процесса горения Удаляйте 22
