Инструкция по эксплуатации Страница: 23

Ермак 12 (2012) Инструкция по эксплуатации онлайн [23/27] 318791

Содержание

Банные печи каменки торговой марки ермак это современные материалы строгий дизайн экологичность и безопасность 1
Благодарим вас за доверие к изделию торговой марки брмдк 1
Ене 1
Ермак 12 ермак элит 12 с ермак 12 пс ермак элит 12 пс 1
Объединяя огромный опыт инженеров и дизайнеров пожелания ценителей и про 1
Паспорт 1
Печи каменки 1
Руководство по эксплуатации 1
Фессионалов тенденции развития в области экологии и безопасности мы создаем со временные печи каменки для бани и сауны 1
Внимание 2
Дверки с увеличенным размером стекла панорамное стекло позволяет не только бы стро нагреть воздух но и создает ощущение настоящего камина позволяя наблюдать за огненной стихией 4
Мещение что достаточно удобно и современно тоннель представляет из себя жесткую конструкцию обеспечивая удобство монтажа и демонтажа наличие теплового зазора отделяющего корпус тоннеля от топки обеспечивает безопасность исключая перегрев его стенок дверка конструктивно может перенавешиваться для изменения направ ления ее открытия а самоохлаждаемая ручка позволяет минимизировать вероятность получения ожогов при закладке дров в дверку моделей ермак элит установлено жа ростойкое стекло что позволяет контролировать процесс горения и любоваться игрой пламени 4
Некоторые модели печей могут незначительно отличатся от представленной на рисунке 4
Особенности конструкции базовых моделей предтопочныи тоннель позволяет вынести дверку топки в смежное по 4
Предтопочныи тоннель с панорамным стеклом отличается наличием 4
Рисунок 1а конструкция печи каменки 4
Д ш в 7
Далее можно выбрать модификацию печи необходимые опции таблица 3 исходя 7
Дополнительной мощности печи дополнительная мощность печи так же необходима для нормальной работы установленных на печь опций 7
Из планировки вашей бани подбор опций печки следует осуществлять в зависимости от требуемого функционала условий установки удобству эксплуатации и обслужива ния некоторые планировки бань и схемы установки печей приведены на рисунке 3 7
На данном этапе необходимо определиться выносится ли тоннель в смежное помеще 7
Ние или нет есть необходимость установки бака для горячей воды или нет и каким обра зом его разместить прямо на печи повесить на стену вывести в моечное отделение 7
Таблица 1 вместимость бани 7
Таблица 2 технические характеристики базовых модлей печей каменок 7
Таблица 3 технические характеристики опций для печей каменок 7
В соответствует толщине металла модуля дымохода рисунок 5 установка печи в парной 11
Лист 11
Ёмг5мм 12
Ковым или несколько ниже а основание фундамент выполнено как одно целое 12
Рисунок 6 установка печи с тоннелем вынесенным в смежное помещение 12
Соответствует толщине металла модуля дымохода внимание уровень полов парилки и помещения куда вынесен тоннель должен быть одина 12
Порядок установки удалите защитную плёнку с бака для баков из нержавеющей стали саморезом закрепите деревянную ручку на крышке бака бак может иметь приварные или съемные штуцера для подключения бака к пода 19
Рисунок 12 схема установки выносного бака в смежном помещении 19
Ющему отводящему контуру и установки водозаборного крана съемные штуце ры устанавливаются в отверстия с наружней стороны и закрепляются из нутри гайками через прокладку штуцера с резьбой о монтируются в донышке а о л водозаборного крана с передней стороны при наличии 19

Похожие устройства

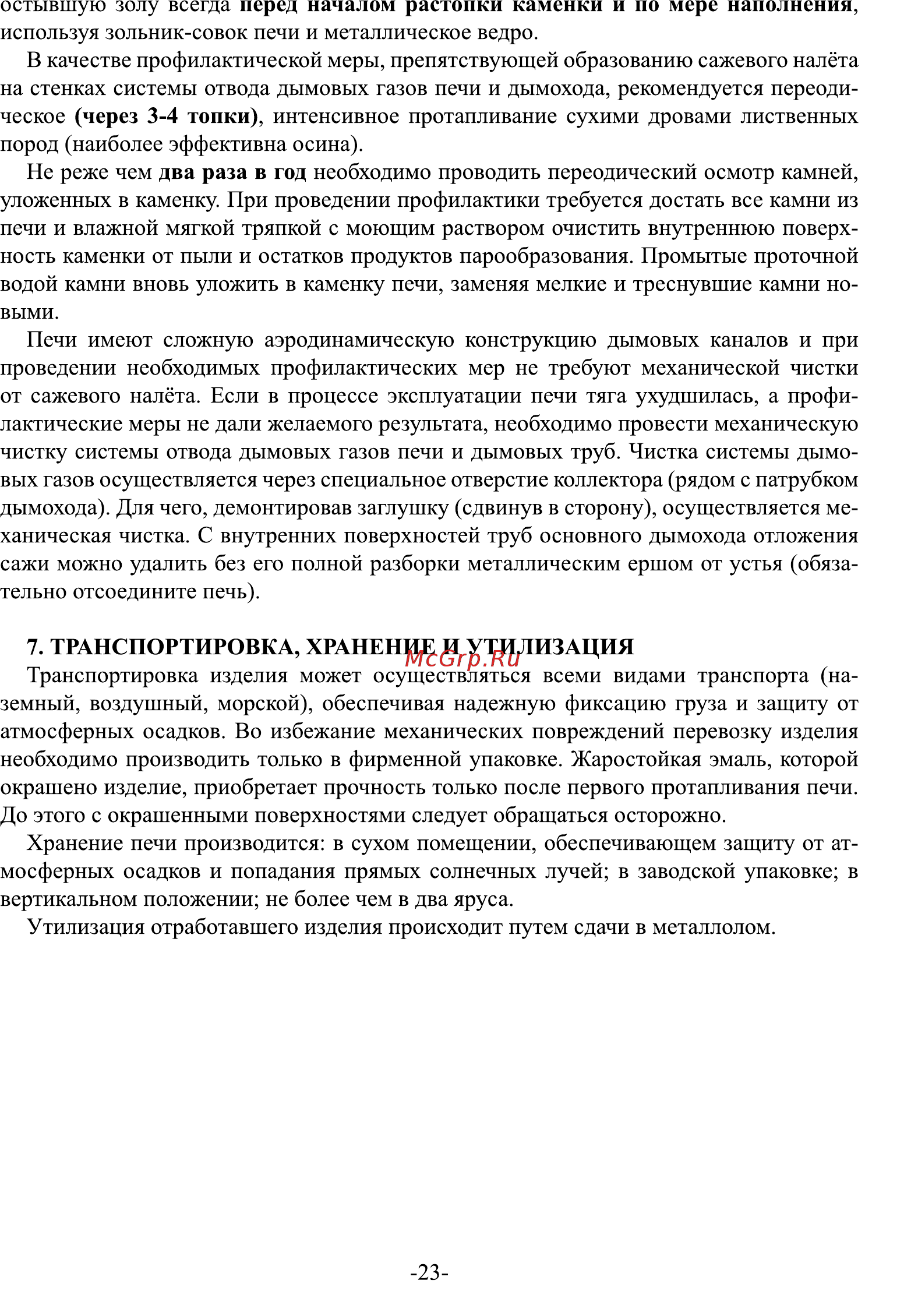

остывшую золу всегда перед началом растопки каменки и по мере наполнения используя зольник совок печи и металлическое ведро В качестве профилактической меры препятствующей образованию сажевого налёта на стенках системы отвода дымовых газов печи и дымохода рекомендуется переодическое через 3 4 топки интенсивное протапливание сухими дровами лиственных пород наиболее эффективна осина Не реже чем два раза в год необходимо проводить переодический осмотр камней уложенных в каменку При проведении профилактики требуется достать все камни из печи и влажной мягкой тряпкой с моющим раствором очистить внутреннюю поверх ность каменки от пыли и остатков продуктов парообразования Промытые проточной водой камни вновь уложить в каменку печи заменяя мелкие и треснувшие камни но выми Печи имеют сложную аэродинамическую конструкцию дымовых каналов и при проведении необходимых профилактических мер не требуют механической чистки от сажевого налёта Если в процессе эксплуатации печи тяга ухудшилась а профи лактические меры не дали желаемого результата необходимо провести механическую чистку системы отвода дымовых газов печи и дымовых труб Чистка системы дымо вых газов осуществляется через специальное отверстие коллектора рядом с патрубком дымохода Для чего демонтировав заглушку сдвинув в сторону осуществляется ме ханическая чистка С внутренних поверхностей труб основного дымохода отложения сажи можно удалить без его полной разборки металлическим ершом от устья обяза тельно отсоедините печь 7 ТРАНСПОРТИРОВКА ХРАНЕНИЕ И УТИЛИЗАЦИЯ Транспортировка изделия может осуществляться всеми видами транспорта на земный воздушный морской обеспечивая надежную фиксацию груза и защиту от атмосферных осадков Во избежание механических повреждений перевозку изделия необходимо производить только в фирменной упаковке Жаростойкая эмаль которой окрашено изделие приобретает прочность только после первого протапливания печи До этого с окрашенными поверхностями следует обращаться осторожно Хранение печи производится в сухом помещении обеспечивающем защиту от ат мосферных осадков и попадания прямых солнечных лучей в заводской упаковке в вертикальном положении не более чем в два яруса Утилизация отработавшего изделия происходит путем сдачи в металлолом 23
