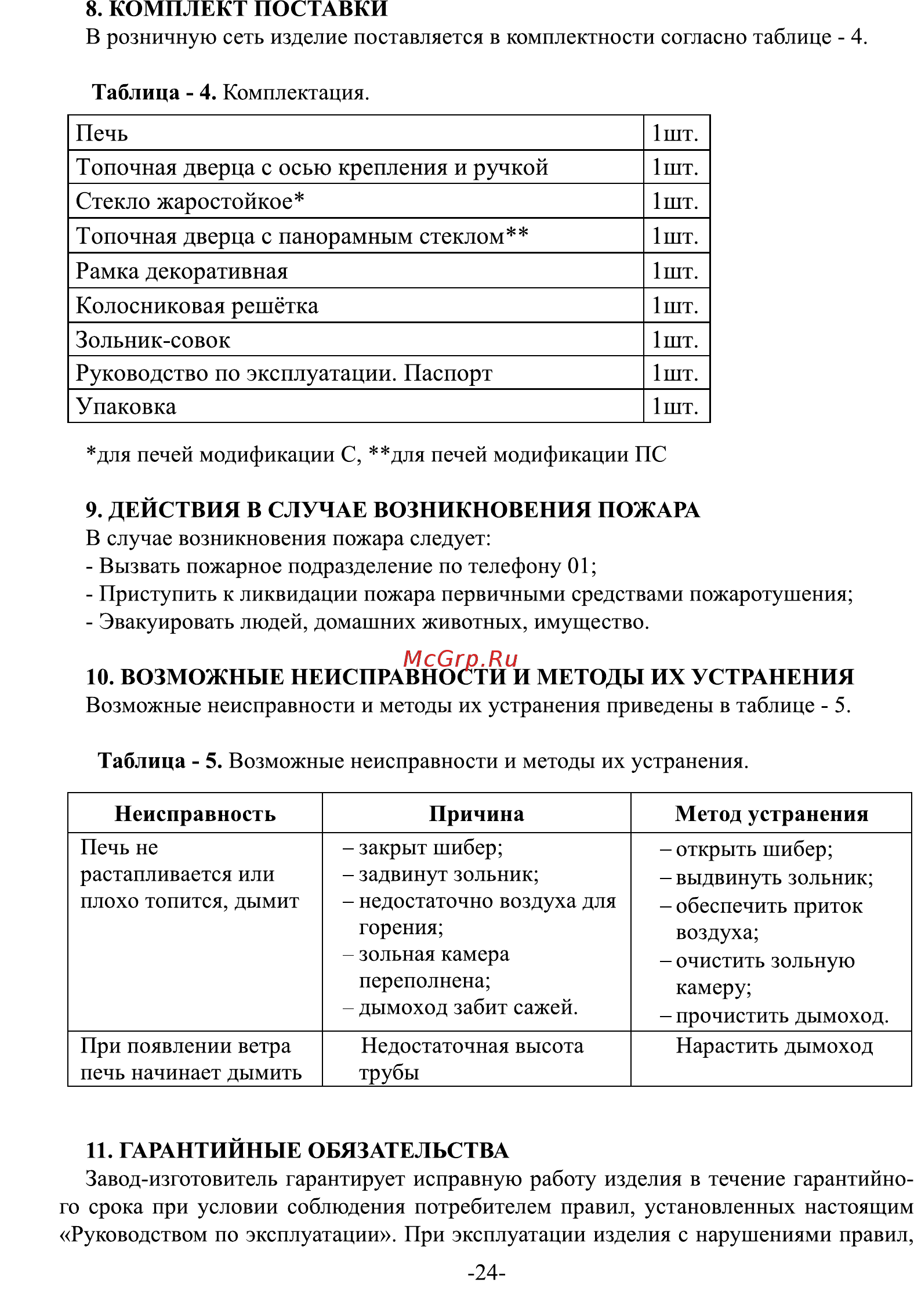

8 КОМПЛЕКТ ПОСТАВКИ В розничную сеть изделие поставляется в комплектности согласно таблице 4 Таблица 4 Комплектация Печь 1 шт Топочная дверца с осью крепления и ручкой 1шт Стекло жаростойкое 1шт Топочная дверца с панорамным стеклом 1шт Рамка декоративная 1шт Колосниковая решётка 1шт Зольник совок Руководство по эксплуатации Паспорт 1шт 1шт Упаковка 1шт для печей модификации С для печей модификации ПС 9 ДЕЙСТВИЯ В СЛУЧАЕ ВОЗНИКНОВЕНИЯ ПОЖАРА В случае возникновения пожара следует Вызвать пожарное подразделение по телефону 01 Приступить к ликвидации пожара первичными средствами пожаротушения Эвакуировать людей домашних животных имущество 10 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Возможные неисправности и методы их устранения приведены в таблице 5 Таблица 5 Возможные неисправности и методы их устранения Неисправность Причина Метод устранения Печь не растапливается или плохо топится дымит закрыт шибер задвинут зольник недостаточно воздуха для горения зольная камера переполнена дымоход забит сажей При появлении ветра печь начинает дымить Недостаточная высота трубы открыть шибер выдвинуть зольник обеспечить приток воздуха очистить зольную камеру прочистить дымоход Нарастить дымоход 11 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Завод изготовитель гарантирует исправную работу изделия в течение гарантийно го срока при условии соблюдения потребителем правил установленных настоящим Руководством по эксплуатации При эксплуатации изделия с нарушениями правил 24
