Инструкция по эксплуатации Страница: 6

Ермак 12 (2012) Инструкция по эксплуатации онлайн [6/27] 318791

Содержание

Банные печи каменки торговой марки ермак это современные материалы строгий дизайн экологичность и безопасность 1
Благодарим вас за доверие к изделию торговой марки брмдк 1
Ене 1
Ермак 12 ермак элит 12 с ермак 12 пс ермак элит 12 пс 1
Объединяя огромный опыт инженеров и дизайнеров пожелания ценителей и про 1
Паспорт 1
Печи каменки 1
Руководство по эксплуатации 1
Фессионалов тенденции развития в области экологии и безопасности мы создаем со временные печи каменки для бани и сауны 1
Внимание 2
Дверки с увеличенным размером стекла панорамное стекло позволяет не только бы стро нагреть воздух но и создает ощущение настоящего камина позволяя наблюдать за огненной стихией 4
Мещение что достаточно удобно и современно тоннель представляет из себя жесткую конструкцию обеспечивая удобство монтажа и демонтажа наличие теплового зазора отделяющего корпус тоннеля от топки обеспечивает безопасность исключая перегрев его стенок дверка конструктивно может перенавешиваться для изменения направ ления ее открытия а самоохлаждаемая ручка позволяет минимизировать вероятность получения ожогов при закладке дров в дверку моделей ермак элит установлено жа ростойкое стекло что позволяет контролировать процесс горения и любоваться игрой пламени 4
Некоторые модели печей могут незначительно отличатся от представленной на рисунке 4
Особенности конструкции базовых моделей предтопочныи тоннель позволяет вынести дверку топки в смежное по 4
Предтопочныи тоннель с панорамным стеклом отличается наличием 4
Рисунок 1а конструкция печи каменки 4
Д ш в 7
Далее можно выбрать модификацию печи необходимые опции таблица 3 исходя 7
Дополнительной мощности печи дополнительная мощность печи так же необходима для нормальной работы установленных на печь опций 7
Из планировки вашей бани подбор опций печки следует осуществлять в зависимости от требуемого функционала условий установки удобству эксплуатации и обслужива ния некоторые планировки бань и схемы установки печей приведены на рисунке 3 7
На данном этапе необходимо определиться выносится ли тоннель в смежное помеще 7
Ние или нет есть необходимость установки бака для горячей воды или нет и каким обра зом его разместить прямо на печи повесить на стену вывести в моечное отделение 7
Таблица 1 вместимость бани 7
Таблица 2 технические характеристики базовых модлей печей каменок 7
Таблица 3 технические характеристики опций для печей каменок 7
В соответствует толщине металла модуля дымохода рисунок 5 установка печи в парной 11
Лист 11
Ёмг5мм 12
Ковым или несколько ниже а основание фундамент выполнено как одно целое 12
Рисунок 6 установка печи с тоннелем вынесенным в смежное помещение 12
Соответствует толщине металла модуля дымохода внимание уровень полов парилки и помещения куда вынесен тоннель должен быть одина 12
Порядок установки удалите защитную плёнку с бака для баков из нержавеющей стали саморезом закрепите деревянную ручку на крышке бака бак может иметь приварные или съемные штуцера для подключения бака к пода 19
Рисунок 12 схема установки выносного бака в смежном помещении 19
Ющему отводящему контуру и установки водозаборного крана съемные штуце ры устанавливаются в отверстия с наружней стороны и закрепляются из нутри гайками через прокладку штуцера с резьбой о монтируются в донышке а о л водозаборного крана с передней стороны при наличии 19

Похожие устройства

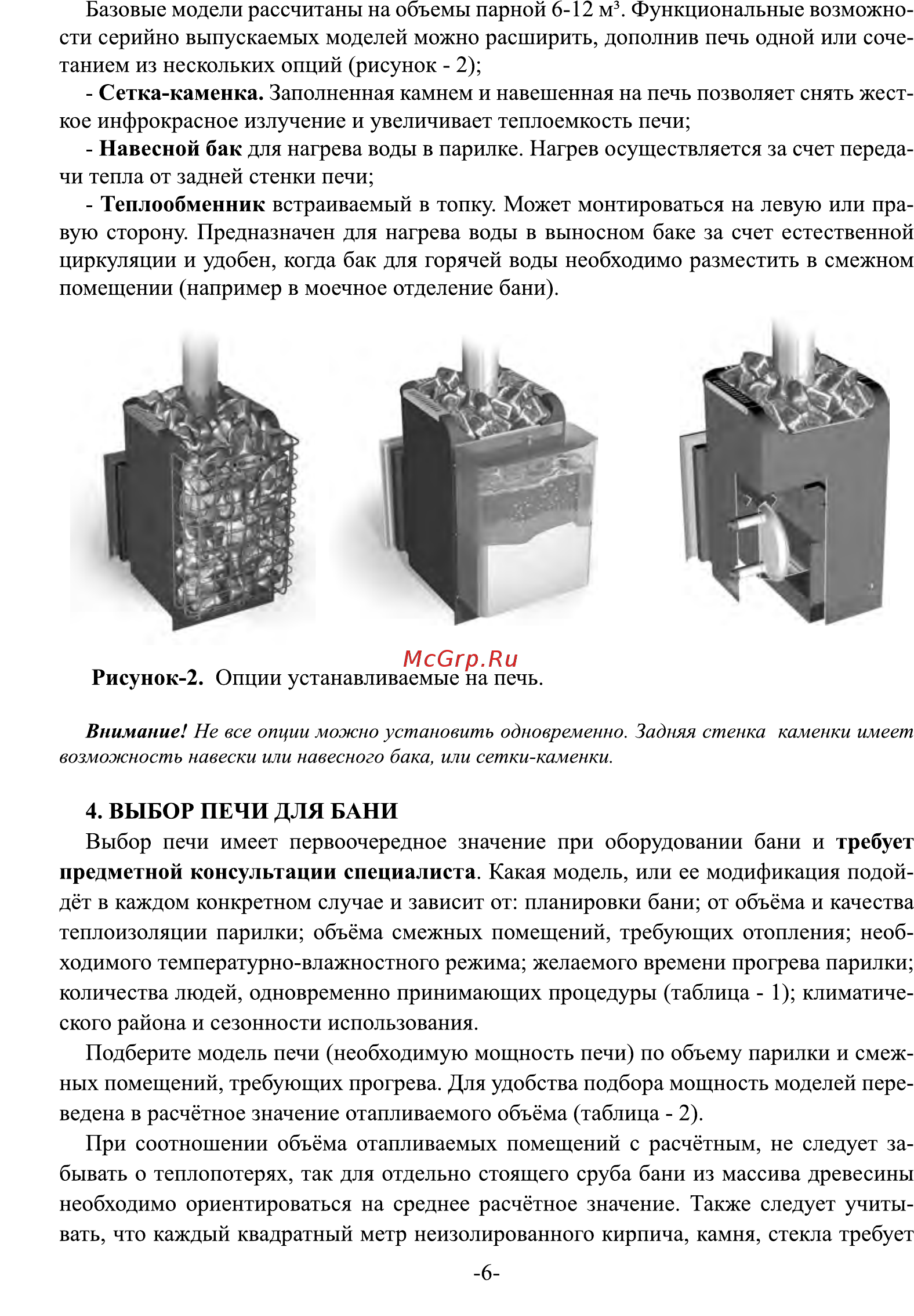

Базовые модели рассчитаны на объемы парной 6 12 м3 Функциональные возможно сти серийно выпускаемых моделей можно расширить дополнив печь одной или соче танием из нескольких опций рисунок 2 Сетка каменка Заполненная камнем и навешенная на печь позволяет снять жест кое инфрокрасное излучение и увеличивает теплоемкость печи Навесной бак для нагрева воды в парилке Нагрев осуществляется за счет переда чи тепла от задней стенки печи Теплообменник встраиваемый в топку Может монтироваться на левую или пра вую сторону Предназначен для нагрева воды в выносном баке за счет естественной циркуляции и удобен когда бак для горячей воды необходимо разместить в смежном помещении например в моечное отделение бани Рисунок 2 Опции устанавливаемые на печь Внимание Не все опции можно установить одновременно Задняя стенка каменки имеет возможность навески или навесного бака или сетки каменки 4 ВЫБОР ПЕЧИ ДЛЯ БАНИ Выбор печи имеет первоочередное значение при оборудовании бани и требует предметной консультации специалиста Какая модель или ее модификация подой дёт в каждом конкретном случае и зависит от планировки бани от объёма и качества теплоизоляции парилки объёма смежных помещений требующих отопления необ ходимого температурно влажностного режима желаемого времени прогрева парилки количества людей одновременно принимающих процедуры таблица 1 климатиче ского района и сезонности использования Подберите модель печи необходимую мощность печи по объему парилки и смеж ных помещений требующих прогрева Для удобства подбора мощность моделей пере ведена в расчётное значение отапливаемого объёма таблица 2 При соотношении объёма отапливаемых помещений с расчётным не следует за бывать о теплопотерях так для отдельно стоящего сруба бани из массива древесины необходимо ориентироваться на среднее расчётное значение Также следует учиты вать что каждый квадратный метр неизолированного кирпича камня стекла требует 6
