Содержание

Банные печи каменки торговой марки ермак это современные материалы строгий дизайн экологичность и безопасность 1
Благодарим вас за доверие к изделию торговой марки брмдк 1
Ене 1
Ермак 12 ермак элит 12 с ермак 12 пс ермак элит 12 пс 1
Объединяя огромный опыт инженеров и дизайнеров пожелания ценителей и про 1
Паспорт 1
Печи каменки 1
Руководство по эксплуатации 1
Фессионалов тенденции развития в области экологии и безопасности мы создаем со временные печи каменки для бани и сауны 1
Внимание 2
Дверки с увеличенным размером стекла панорамное стекло позволяет не только бы стро нагреть воздух но и создает ощущение настоящего камина позволяя наблюдать за огненной стихией 4
Мещение что достаточно удобно и современно тоннель представляет из себя жесткую конструкцию обеспечивая удобство монтажа и демонтажа наличие теплового зазора отделяющего корпус тоннеля от топки обеспечивает безопасность исключая перегрев его стенок дверка конструктивно может перенавешиваться для изменения направ ления ее открытия а самоохлаждаемая ручка позволяет минимизировать вероятность получения ожогов при закладке дров в дверку моделей ермак элит установлено жа ростойкое стекло что позволяет контролировать процесс горения и любоваться игрой пламени 4
Некоторые модели печей могут незначительно отличатся от представленной на рисунке 4
Особенности конструкции базовых моделей предтопочныи тоннель позволяет вынести дверку топки в смежное по 4
Предтопочныи тоннель с панорамным стеклом отличается наличием 4
Рисунок 1а конструкция печи каменки 4
Д ш в 7
Далее можно выбрать модификацию печи необходимые опции таблица 3 исходя 7
Дополнительной мощности печи дополнительная мощность печи так же необходима для нормальной работы установленных на печь опций 7
Из планировки вашей бани подбор опций печки следует осуществлять в зависимости от требуемого функционала условий установки удобству эксплуатации и обслужива ния некоторые планировки бань и схемы установки печей приведены на рисунке 3 7
На данном этапе необходимо определиться выносится ли тоннель в смежное помеще 7
Ние или нет есть необходимость установки бака для горячей воды или нет и каким обра зом его разместить прямо на печи повесить на стену вывести в моечное отделение 7
Таблица 1 вместимость бани 7
Таблица 2 технические характеристики базовых модлей печей каменок 7
Таблица 3 технические характеристики опций для печей каменок 7
В соответствует толщине металла модуля дымохода рисунок 5 установка печи в парной 11
Лист 11
Ёмг5мм 12
Ковым или несколько ниже а основание фундамент выполнено как одно целое 12
Рисунок 6 установка печи с тоннелем вынесенным в смежное помещение 12
Соответствует толщине металла модуля дымохода внимание уровень полов парилки и помещения куда вынесен тоннель должен быть одина 12
Порядок установки удалите защитную плёнку с бака для баков из нержавеющей стали саморезом закрепите деревянную ручку на крышке бака бак может иметь приварные или съемные штуцера для подключения бака к пода 19
Рисунок 12 схема установки выносного бака в смежном помещении 19
Ющему отводящему контуру и установки водозаборного крана съемные штуце ры устанавливаются в отверстия с наружней стороны и закрепляются из нутри гайками через прокладку штуцера с резьбой о монтируются в донышке а о л водозаборного крана с передней стороны при наличии 19

Похожие устройства

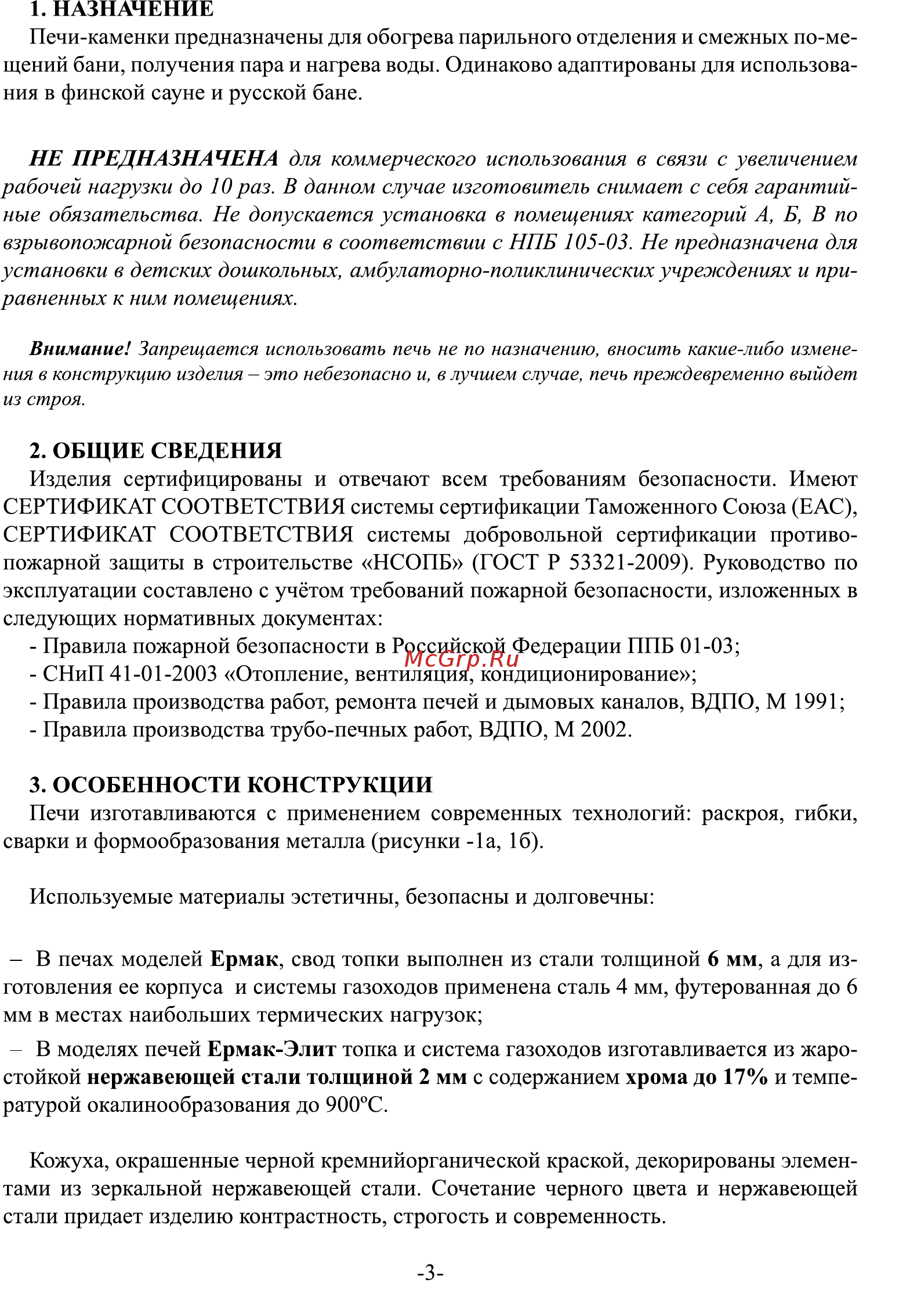

1 НАЗНАЧЕНИЕ Печи каменки предназначены для обогрева парильного отделения и смежных по мещений бани получения пара и нагрева воды Одинаково адаптированы для использова ния в финской сауне и русской бане НЕ ПРЕДНАЗНАЧЕНА для коммерческого использования в связи с увеличением рабочей нагрузки до 10 раз В данном случае изготовитель снимает с себя гарантий ные обязательства Не допускается установка в помещениях категорий А Б В по взрывопожарной безопасности в соответствии с НПБ 105 03 Не предназначена для установки в детских дошкольных амбулаторно поликлинических учреждениях и при равненных к ним помещениях Внимание Запрещается использовать печь не по назначению вносить какие либо измене ния в конструкцию изделия это небезопасно и в лучшем случае печь преждевременно выйдет из строя 2 ОБЩИЕ СВЕДЕНИЯ Изделия сертифицированы и отвечают всем требованиям безопасности Имеют СЕРТИФИКАТ СООТВЕТСТВИЯ системы сертификации Таможенного Союза ЕАС СЕРТИФИКАТ СООТВЕТСТВИЯ системы добровольной сертификации противо пожарной защиты в строительстве НСОПБ ГОСТ Р 53321 2009 Руководство по эксплуатации составлено с учётом требований пожарной безопасности изложенных в следующих нормативных документах Правила пожарной безопасности в Российской Федерации ППБ 01 03 СНиП 41 01 2003 Отопление вентиляция кондиционирование Правила производства работ ремонта печей и дымовых каналов ВДПО М 1991 Правила производства трубо печных работ ВДПО М 2002 3 ОСОБЕННОСТИ КОНСТРУКЦИИ Печи изготавливаются с применением современных технологий раскроя гибки сварки и формообразования металла рисунки 1а 16 Используемые материалы эстетичны безопасны и долговечны В печах моделей Ермак свод топки выполнен из стали толщиной 6 мм а для из готовления ее корпуса и системы газоходов применена сталь 4 мм футерованная до 6 мм в местах наибольших термических нагрузок В моделях печей Ермак Элит топка и система газоходов изготавливается из жаро стойкой нержавеющей стали толщиной 2 мм с содержанием хрома до 17 и темпе ратурой окалинообразования до 900 С Кожуха окрашенные черной кремнийорганической краской декорированы элемен тами из зеркальной нержавеющей стали Сочетание черного цвета и нержавеющей стали придает изделию контрастность строгость и современность 3
