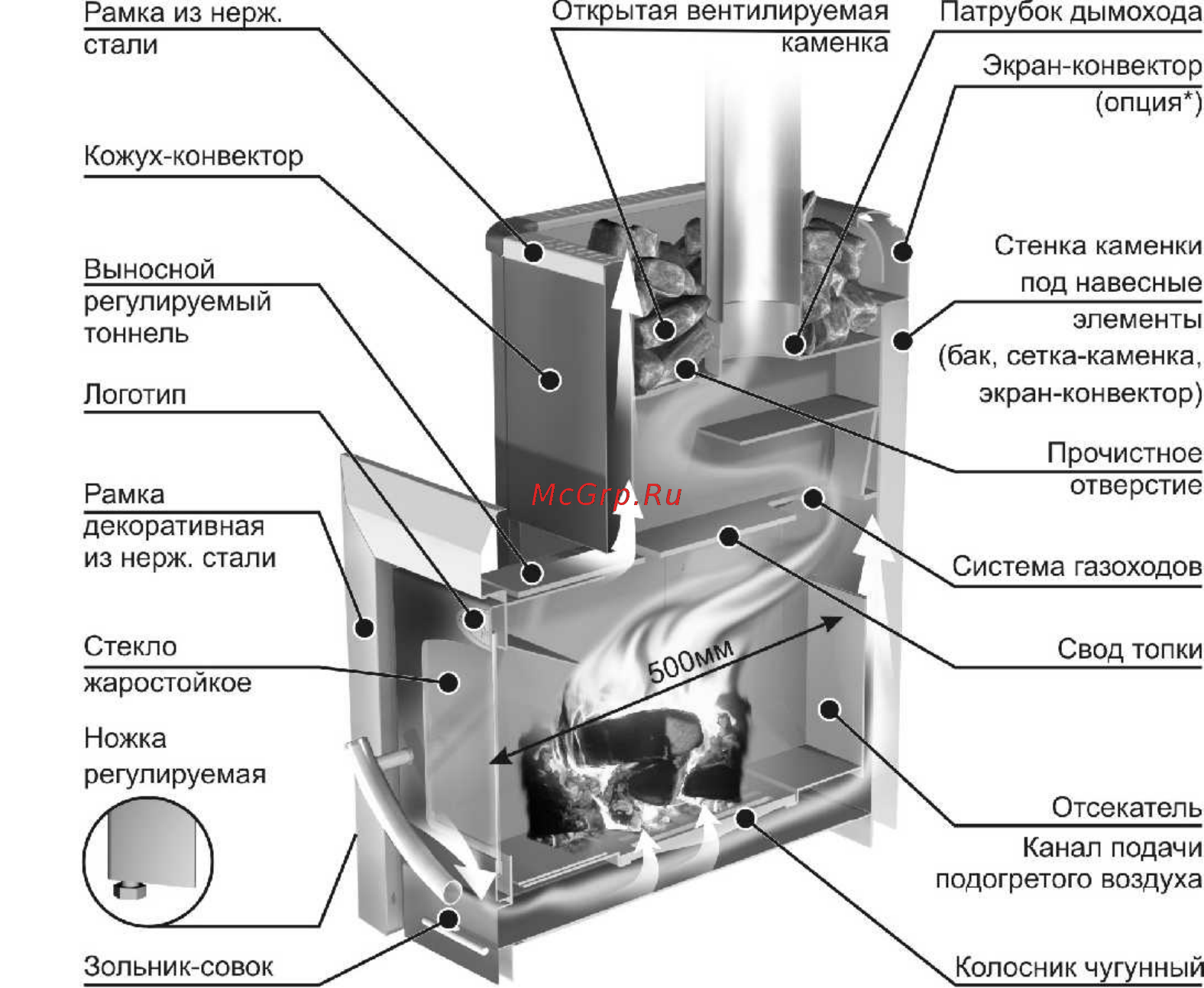

ЗОЛЬНИК СОВОК позволяет аккуратно удалить золу просыпавшуюся через щели чугунного колосника нс прекращая процесса горения КОЖУХ КОНВЕКТОР обеспечивает распределение потоков нагретого воздуха и защиту от инфракрасного излучения Опционно на заднюю стенку печи можно навесить экран конвектор Рамка из нерж стали Открытая вентилируемая Патрубок дымохода Кожух конвектор Стенка каменки под навесные элементы к сетка каменка экран конвектор Выносной регулируемый тоннель Логотип Рамка________ декоративная из нерж стали азоходов Стекло жаростойкое Свод топки Ножка регулируемая Отсекатель Канал подачи подогретого воздуха Зольник совок Некоторые модели печей могут незначительно отличатся от представленной на рисунке Рисунок 2 Конструкция печи каменки с панорамным стеклом Базовые модели рассчитаны на объемы парной 10 24м2 Функциональные возможности серийно выпускаемых моделей можно расширить дополнив печь одной или сочетанием из нескольких опций рисунок 3 Экран конвектор Направлясттспловой поток вдоль стенки печи и снимает жесткое инфракрасное излучение Сетка каменка Заполненная камнем и навешенная на печь позволяет снять жесткое инфракрасное излучение и увеличивает теплоемкость печи 5
